Aluminiowa tabliczka


cezar81

Question

Witam.

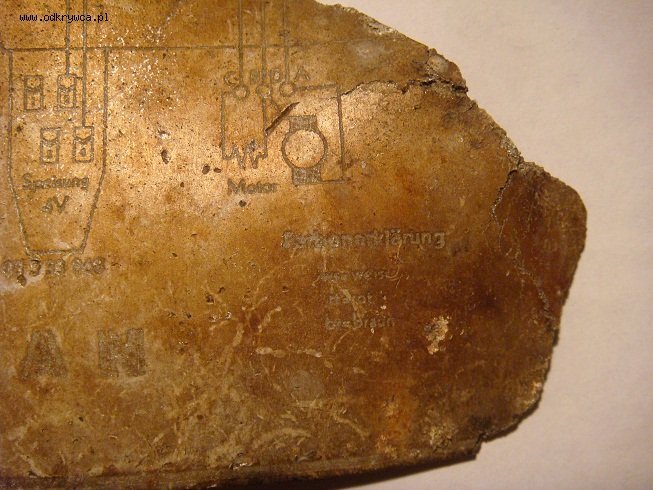

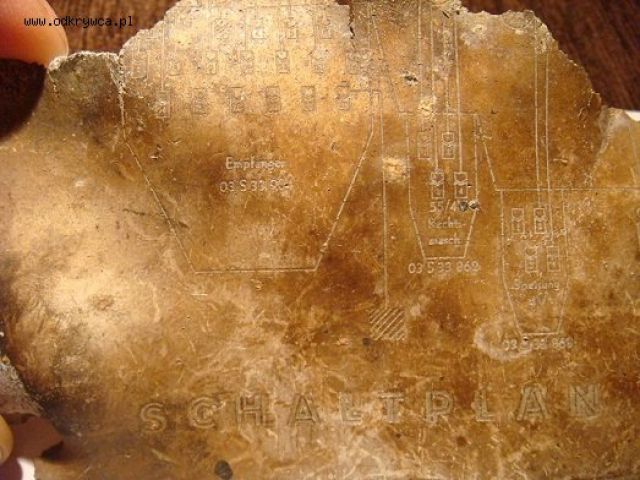

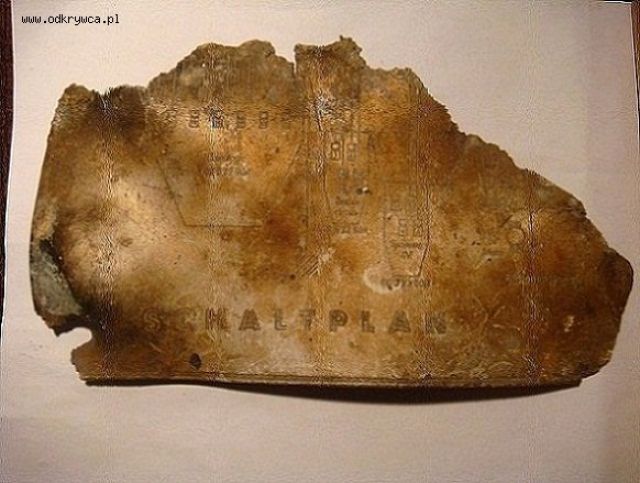

Proszę o pomoc w identyfikacji tej tabliczki schemat połączeń". Znaleziona w baterii przeciwlotniczej na stanowisku działa przeciwlotniczego 10,5cm flak 39 kierowanego elektrycznie".Patrząc na górną krawędź i dolny lewy róg wygląda jakby została wyrwana od miejsca w którym była przytwierdzona siłą jakiejś eksplozji.

Od czego była ta tabliczka czy od urządzenia elektrycznego sterującego tym działem??

Link to comment
Share on other sites

6 answers to this question

Recommended Posts

Od czego była ta tabliczka czy od urządzenia elektrycznego sterującego tym działem??

Najprawdopodobniej - i na to chyba wygląda. Tabliczka ta wygląda mi na tą niczym z radiostacji - połączenia pomiędzy elementami, wyjścia na zaciski, itd.

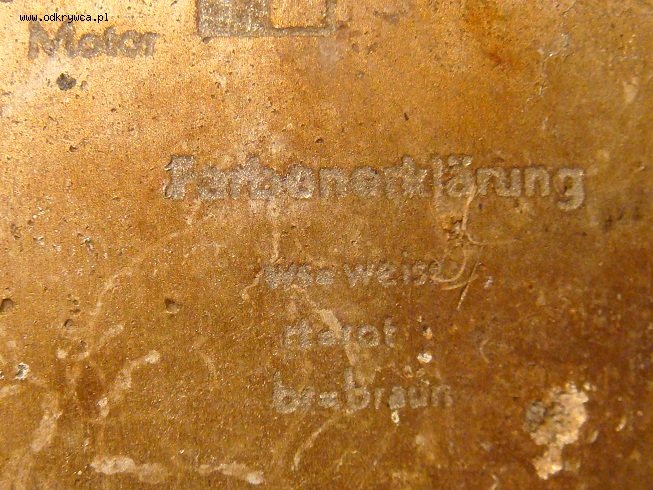

Farbenerklärung" - rozmieszczenie danych kolorów:

biały, czerwony, brązowy.

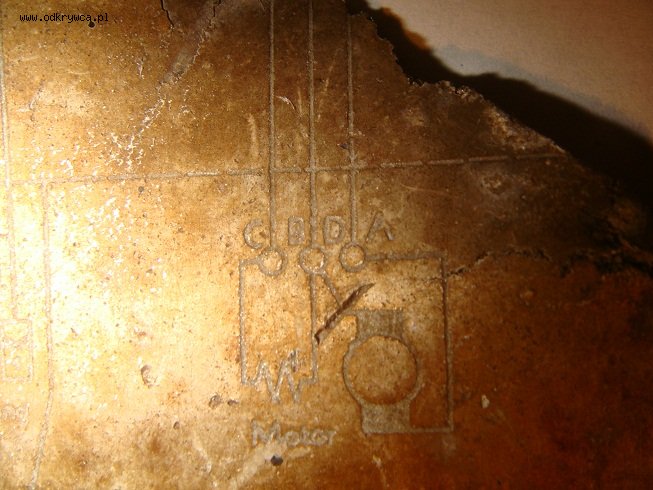

Widać tam na schemacie generatory/zasilanie (Speisung) jak i odbiorniki (Empfänger). Co do Motoru" (to silnik) jest tam przyłączona rezystancja włączana na wspólną linię? ABCD nie odnosi się raczej do 4 silników, tylko numeracji wejść. BD zauważ, są podpięte pod wspólny przewód.

Pozdrawiam, K.
