Dodatkowy zwmacniacz ace 250

[cacodaemon-skc]

Czy ktoś już kombinował z zamontowaniem dodatkowego wzmacniacza sygnału nadawczego go garretta ? Na chwilę obecną walczę z potencjometrami u siebie i rezulatay są w testach powietrznych, dyskryminacja zachowana.

Czy ktoś posiada schemat płytki montowanej w sondzie widać tam rdzeń ferrytowy lecz co dalej"

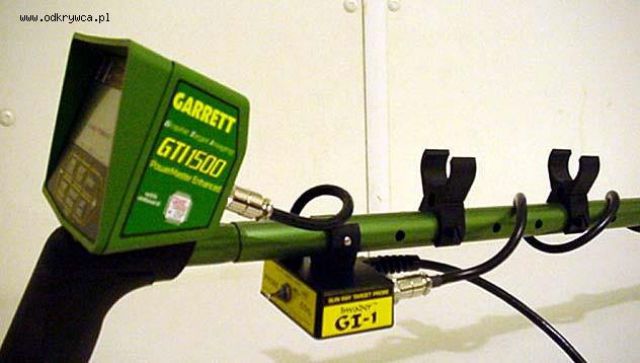

Poszukuję chematu, zdjęć odnośnie SUN RAY INVADER" ewentualnie jakieś pomysły zawsze chwalimy.

Co zamontować na próbę ?

Pozdrawiam

[Enders]

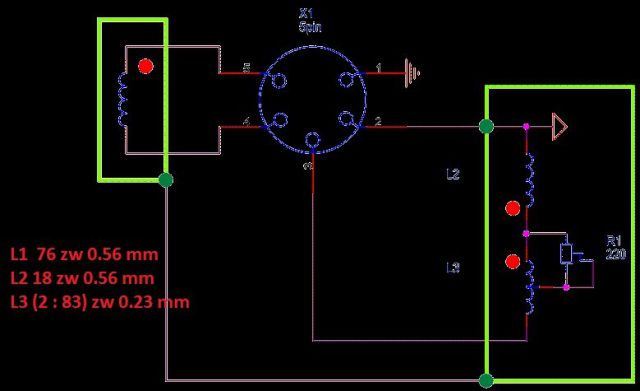

Płytka jest montowana, dodatkowo jest wpięty rezystor 220 omów. Znajduje się na tym najgrubszym łuku" po środku cewki, gdzie przykręcasz stelaż. Schemat cewek masz tu:

[michal1514]

Słaby jestem w tematach elektryki/elekktroniki...
cacodaemon-skc chcesz po prostu zwiększyć czułość lub zasięg w kanarku ? Czy źle zrozumiałem ?

[Enders]

Michał ja kompletnie nic nie rozumiem... czy koledze chodzi o podłączenie wzmacniacza sygnału INVADER? Czy jego schemat i pozmieniane własności układu???

I co oznacza widać tam rdzeń ferrytowy lecz co dalej"? W cewce NIE MA rdzenia ferrytowego.

[drops072]

Dokładnie w cewce niema rdzenia ferrytowego bo by zakłócał prace 2 ja zwiększałem osiągi ACE250 poprzez a kusia 12 volt żelowy przetwornica impulsowa z regulacja napięcia i stabilizatorem zapodałem mniejszy rezystor na sterowaniu wzmacniacza i dałem mocniejszy wzmacniacz rezystor zwiększył przepustowość a wzmacniacz dal mocniejszy sygnał były komplikacje z dostrojeniem trzeba było wpiąć w odbiornik potencjometr i ostawiać wszystko na oscyloskopie nie warte zachodu bo koszta dość spore a osiągi nie dużo lepsze około 5 cm na monetach 2 grzeje się cewka dość mocno trzeba również zmienić seryjny stabilizator napięcia na 7,2v 1,5A i zmienić rezystor na zasilaniu w SMD na procka bo może tego bez chłodzenia nie przetrwać a na dodatek wyrywka robi się mało stabilna być może to wina źle dostrojonego układu lub przez wprowadzenie wzmacniacza mocniejszego

[Brzęczyszczykiewicz]

Z ACE w żaden sposób nie da się wyciągnąć więcej niż mu fabryka dała. Zwiększenie mocy sygnału nic tu nie da, za to może się przykro skończyć.
:)
