Kadłub samolotu

[Kolab]

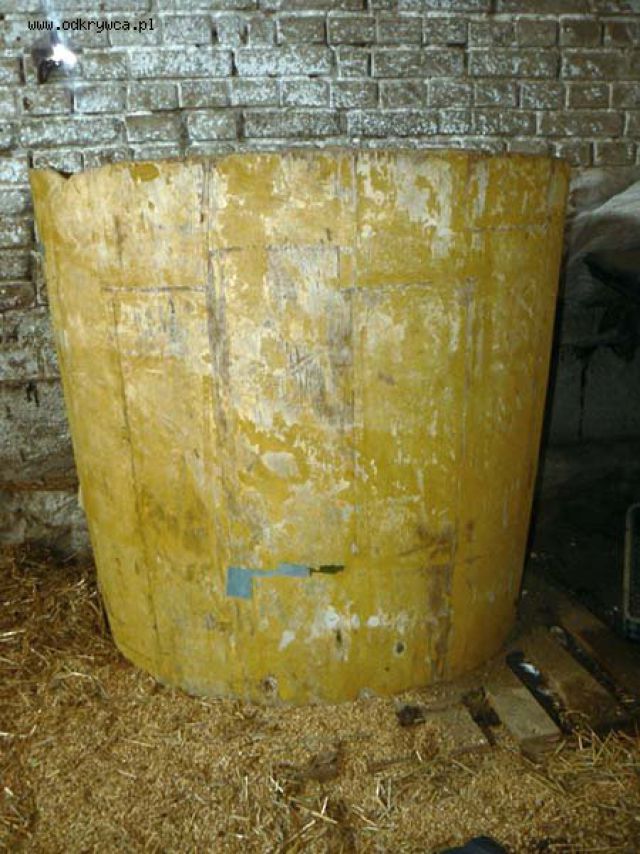

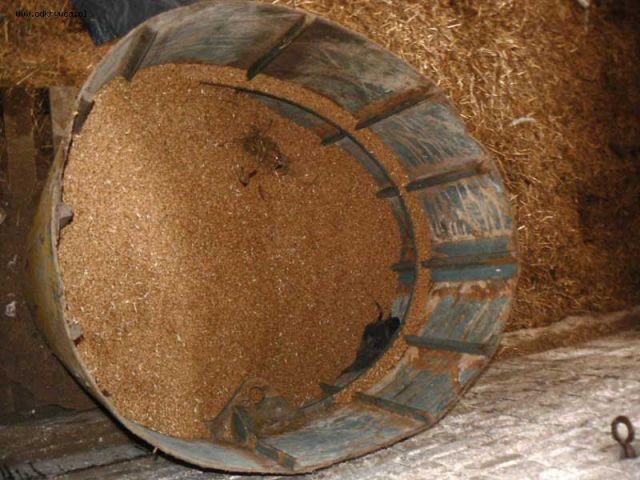

Witam. Odkąd pamiętam na posesji mojego dziadka to w stodole to w oborze znajdował się taki oto fragment kadłuba. Jak zobaczycie na dalszych zdjęciach pełni on rolę kontenera na zborze.

Wykonany jest z jakiegoś rodzaju sklejki drewnianej pokrytej żółtą farbą oraz szarym suknem. Element ten ma około 120 cm wysokości Jeżeli dokładne pomiary jakoś pomogą w identyfikacji to niezwłocznie je poczynię.

Nie wiem jak mój dziadek zdobył ową część. Jak zawsze są jakieś historie o rozbitym samolocie ale nic pewnego i konkretnego nie mogę na tę chwilę stwierdzić.

[Kolab]

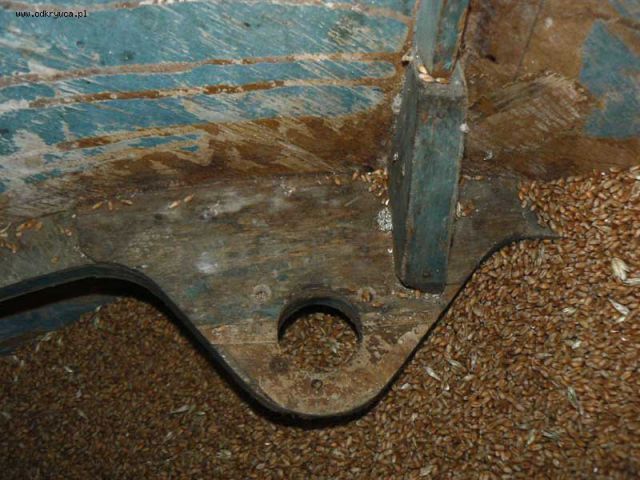

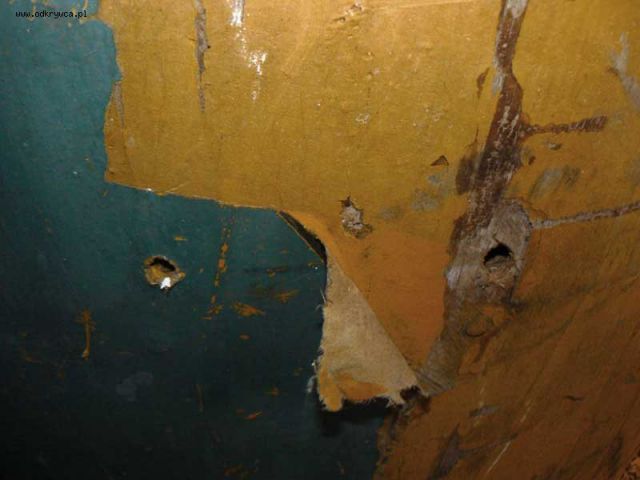

Strzałki czerwone Cztery otwory znajdują się w miejscu, które sugerowałeś.

[Kolab]

a oto wymiary tego elementu. Należy traktować je jako przybliżone z powodu deformacji.

[Kolab]

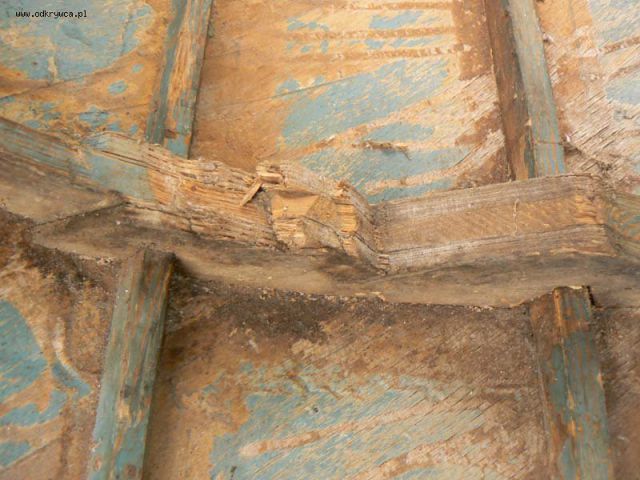

Strzałka zielona. Tak w tych miejscach są wyraźnie widoczne wyłamane fragmenty konstrukcji.

[Kolab]

Tak mniej więcej (choć nie wiem czy coś mi się nie pomieszało) przebiega podział kolorystyczny. Wskazane 4 otwory znajdowały by się na spodniej części kadłuba (można je od zewnątrz zobaczyć na wcześniejszych zdjęciach)

[Kolab]

A oto SPAD 61C1 w całości

[Kolab]

Jak czas pozwoli to jeszcze dzisiaj podrzucę teoretyczną rekonstrukcję kolorystyki kadłuba.

To tyle co mogę podrzucić. Jeżeli komuś uda się zidentyfikować ten element. Będę wdzięczny w imieniu swoim oraz tej wspaniałej maszyny.

Pozdrawiam

[Kolab]

i jeszcze jedna fotka. (zdjęcia z linku Szarubka) Jak widać na zdjęciu samoloty te miały jednolity kolory co nie odpowiada kolorystyce tego kadłuba. Być może po jakimś czasie przemalowano te samoloty ale to mogą być tylko teorie. Dzięki za wszelką inicjatywę i pomoc. (Woodhaven rekonstrukcja DV robi wrażenie... jak to Twoja robota to gratuluje warsztatu)

[Szarubek]

Czapla odpada, podobnie jak wszystkie inne samoloty z kratownicowym kadłubem. Ten kadłub to drewniana konstrukcja skorupowa, co dość skutecznie zawęża krąg poszukiwań.
Jeśli nie SPAD to Albatros ???
Pozdrawiam - Szarubek

[Szarubek]

Szperam w zasobach i jedyne, co mi przychodzi do głowy to:
http://www.weu1918-1939.pl/lotnictwo/mysliwce/spad_61/dowodztwo_lotnictwa_mysliwce_spad_61.html
http://www.weu1918-1939.pl/lotnictwo/mysliwce/spad_51/dowodztwo_lotnictwa_mysliwce_spad_51.html
Jeśli mam rację, to masz w spichrzu kawał historii polskiego lotnictwa. Może ktoś jeszcze spróbuje to zweryfikować.
Pozdrawiam - Szarubek

[Kolab]

Witam. Odkąd pamiętam na posesji mojego dziadka to w stodole to w oborze znajdował się taki oto fragment kadłuba. Jak zobaczycie na dalszych zdjęciach pełni on rolę kontenera na zborze.

Wykonany jest z jakiegoś rodzaju sklejki drewnianej pokrytej żółtą farbą oraz szarym suknem. Element ten ma około 120 cm wysokości Jeżeli dokładne pomiary jakoś pomogą w identyfikacji to niezwłocznie je poczynię.

Nie wiem jak mój dziadek zdobył ową część. Jak zawsze są jakieś historie o rozbitym samolocie ale nic pewnego i konkretnego nie mogę na tę chwilę stwierdzić.

[Kamiljan]

dorzuc po zerze bo pomysla ze model :)

[Kolab]

.

[Kolab]

.

[Kolab]

.

[Kolab]

.

[Kolab]

no tak mój błąd wszystkie wymiary poza 7mm to wymiary w centymetrach. :)

[Kolab]

Witam ja też znalazłem kilka samolotów (polskich), które mniej więcej odpowiadają kształtami (podrzucę ich fotki niebawem). Dzisiaj dostałem cynk i możliwe, że jest to jakiś sowiecki dwupłatowiec. Jak moja rodzina go przechwyciła"? Jak na razie są dwie wersje. Kupił go mój dziadek lub W jakiś sposób nabył go mój pradziadek. Być może jutro dowiem się czegoś więcej... wiadomo święta rodzina się zjeżdża. Pozdrawiam i dziękuje wszystkim za zainteresowanie.

[Kolab]

No tak jest tych warstw ok 8-9... jak już pisałem syn mojego dziadka twierdzi, że może być to jakiś sowiecki samolot (nie wiem skąd ta jego teza na razie nie mogę wypytać go o to) Pozdrawiam

[Kolab]

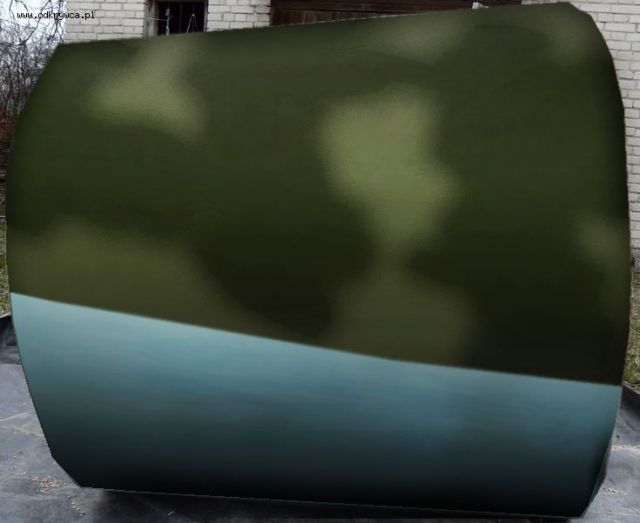

Tak hipotetycznie wyglądać mogły barwy samolotu. Rekonstruowane na podstawie skrawków sukna które widać na wcześniejszych zdjęciach. Obraz przygotowany w programie graficznym (co by ktoś nie pomyślał, że kadłub pomalowałem) :)
Pozdrawiam

[marv]

http://moak.wasilkow.pl/www/images/artykuly/rwd%20czapla.gif

RWD-14 Czapla ? cuś takiego znalazłem.

[Szarubek]

Witam!
Ratuj ten fragment, wilgoć go zniszczy. Spróbuj go dokładniej zwymiarować (średnica, grubość sklejki, wymiary podłużnic), poszukaj - może są jakiekolwiek oznaczenia. Jeśli są - zrób zdjęcia.
Pozdrawiam - Szarubek

[Kolab]

Odkąd pamiętam służy on jako kontener na zborze więc zawsze dbano o niego, również o to aby nie zawilgotniał (wiadomo zborze) Może dzięki temu przetrwał tyle czasu.

Niestety nie zachowały się żadne oznaczenia (przynajmniej te zewnętrzne. Jak widać na zdjęciach ktoś zdarł połowę sukna na której pewnie jakieś sygnatury się znajdowały (co by ukryć pochodzenie kontenera".

Jeśli chodzi o pomiary to postaram się jak najszybciej coś podrzucić na forum.

[Szarubek]

Mogły zachować się jakieś napisy, pieczątki, znaki odbioru wewnątrz, na elementach konstrukcyjnych - o ile nie zostały zatarte przez wielokrotne przesypywanie zboża.
Może są jakieś okucia metalowe, a na nich bicia?
Pozdrawiam - Szarubek

[Kolab]

Dzięki za zainteresowanie.

Opis SPADA 51C1 zdaje się pasować (na zdjęciach rysunek sklejki wygląda jakby biegł ukosem)
Kadłub miał konstrukcję drewnianą skorupową, składającą się z pracującego pokrycia drewnianego. Skorupę wykonano z trzech warstw z forniru tulipanowca klejonego ukośnie na odpowiednim szablonie i usztywniono od wewnątrz kilkoma wręgami. Z zewnątrz skorupę kadłuba oklejono płótnem. Tylko przód kadłuba , w którym umieszczono silnik, miał metalową konstrukcję kratownicową i był pokryty blachą duraluminiową.

Niestety nie mogę tego obecnie dokładnie zweryfikować. Jednak w przyszłym tygodniu (około środy)będę w rodzinnym domu. Postaram się opróżnić zbiornik" i przeprowadzić szczegółowe pomiary i oględziny.

Jak wynika z opisu historycznego było w Polsce tylko 50 takich maszyn, a ich bazy nie znajdowały się za blisko mojej miejscowości więc prawdopodobieństwo nie jest za duże.

Samolot rozbił się. Tyle pamiętam z opowieści mojego dziadka, którego już niestety nie ma na tym świecie. Myślę, że ktoś coś powinien pamiętać. Może uda mi się przeprowadzić także małe śledztwo w tej sprawie.

[Szarubek]

Jedno mi nie pasuje: według Morgały (Polskie Samoloty Wojskowe 1918-1939" wyd. 1972 - nowszej nie mam) kadłub wykonany był z trzech warstw forniru tulipanowca 2+2+1=5mm. Na jednym ze zdjęć Twojego kadłuba widać znacznie węcej warstw. O ile wzrost grubości z upływem lat dałby się jakoś wytłumaczyć, to ilość warstw już nie bardzo...
