andriu Napisano 2 Grudzień 2009 Autor Napisano 2 Grudzień 2009 Witam składałem jabla poskładałem wszytsko podłączylem ale nie dzialal zgrzał sie regulator napiecia 5v a napiecia na wzamcniaczach operacyjnych wynosily 7v a powinny 5v . Okazalo sie że odwrotnie zalożylem US8 ,c10, c7 ,d1 zrobiłem tak jak powinno byc. I jest tak dioda mruga , napiecia na wzmacniaczach operacyjnychwynoszą tyle co wg instrukcji czyli 5v.na US2 powinnienem uzyskac 00v a mam 0.7 regulowałem VR1 ale nic nie dało. Co może byc przyczyna ?Co posprawdzac ?
madmax78 Napisano 2 Grudzień 2009 Napisano 2 Grudzień 2009 Wymieniłeś te elementy czy tylko odwróciłeś ?
Swiety82 Napisano 2 Grudzień 2009 Napisano 2 Grudzień 2009 Kolego wstrzymaj się z zakładaniem identycznych tematów do czasu aż moderator nie odsłoni Twojego pierwszego wątku. Jesteś nowym userem i z tego tytułu masz pewne czasowe ograniczenia.
andriu Napisano 2 Grudzień 2009 Autor Napisano 2 Grudzień 2009 tylko odwrócilem a te tematy same tak wyszly bo kliklem kilka razy
tyfus Napisano 2 Grudzień 2009 Napisano 2 Grudzień 2009 no właśnie.....klikał, klikał, klikał...a Regulamin czytał ??
madmax78 Napisano 2 Grudzień 2009 Napisano 2 Grudzień 2009 Prawdopodobnie te elementy o których piszesz są uszkodzone w wyniku odwrotnej polaryzacji.Nie widzę innego wyjścia jak wymiana.
madmax78 Napisano 2 Grudzień 2009 Napisano 2 Grudzień 2009 Właśnie patrzę na schemat... stabilizator (us 8) jest uszkodzony na 99 %Wymień kondensatory.Dioda raczej jest ''zdrowa''Elektronika nie lubi pośpiechu.....

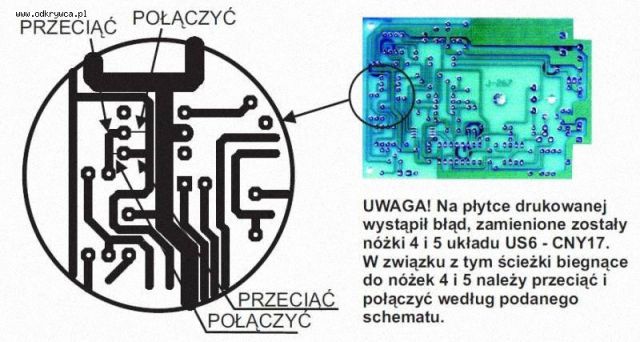

muchomor Napisano 2 Grudzień 2009 Napisano 2 Grudzień 2009 A zrobiłeś to co na zrzucie?.Zrób jak pisze madmax78,przede wszystkim wymień stabilizator,jak nie zadziała powymieniaj wszystkie scalaki,i nie irytuj się tak,przed włączeniem układu posprawdzaj wszystko tak jak jest w opisie,musi działać,cierpliwości.
