Radiostacja plecakowa

[Bartlomiej]

Poszukuję wszelkich informacji na temat radiostacji plecakowych używanych w 1939 przez wojska niemieckie. Interesuje mnie materiał zdjęciowy a także materiał tekstowy. Poszukuję również wymiarów radiostacji plecakowych. Z góry dziękuje.

[fiku]

Radiostacja Torn.Fu.d-2
http://www.laud.no/ww2/tornfud2/index.htm
http://www.rkk-museum.ru/vitr_all/exhibits/308.shtml
http://212.182.111.250/sq7hgp/tornfud2.html

[Radek.s]

W przypadku Torn.fu.d-2 przy ewentualnej budowie trzeba liczyc wszystko X 2 trzeba zbudowac radio i drugą skrzynie na akumulatory- ambitne zadanie i dwoch ludzi do obsługi ewentualnej repliki zdaje się ,że ten model tez byl uzywany w 39
http://home.online.no/~perchri/wehrm_foto.htm
mniejsy poreczniejszy i jeden obslugujacy

[fiku]

Niestety ten model to dopiero parę lat później wszedł do użycia.

[Argonauta]

Nie siedze kompletnie w temacie radiostacje, ale mam pytanie czy model pokazany w linku kolegi Radek S nie ma jakiegos przełozenia na wczesne modele radiostacji R105 ??? Pudlo wyglada bardzo znajomo.

[Steiner7]

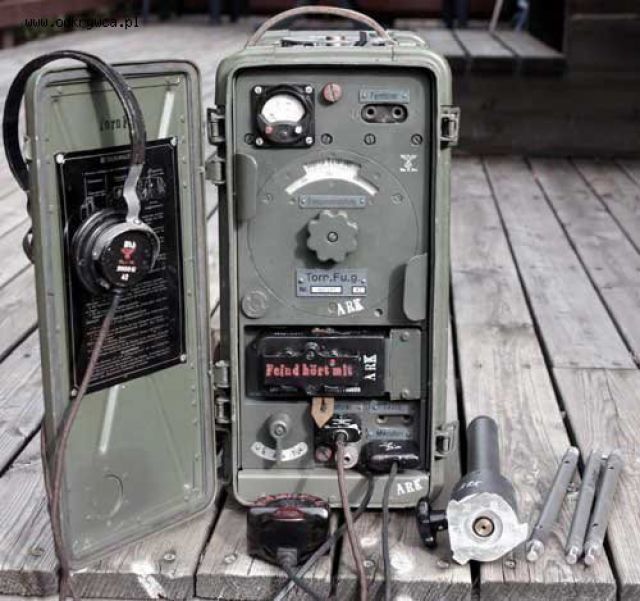

Tu mamy porównanie radiostacji niemieckiej i radzieckiej 105-tki

Radziecka 105-tka może posłużyć jako baza do budowy makiety radiostacji późniejszego wzoru Torn.Fu.G

[Bartlomiej]

Czy w '39 uzywano radiostacji obsługiwanej przez jedną osobe?

[Bartlomiej]

I od którego roku używano Torn.Fu.G?

[Radek.s]

Zgadza się tylko trzeba wprowadzic kilka poprawek inne gniazdo antenowe usunięcie bolcow do pkl przenitowanie rączki usuniecie gniazda do podlączenia sluchawek i boczne drzwi do przeklepania - w Torn.fu.G nie byly tloczone wycięcie okienka w drzwiach na skale i przsuniecie tego okienka na włącznik ( i zmiana z okraglego które jest na kwadratowe) panel wewnetrzny do wymiany wycięcie z boku otworu na przewody do sluchawek i mikrofonu- jak widac jest troche zabawy a szelki do tego modelu w zasadzie nie sa dobrze widoczne na zdjęciach które lataja w necie jak ktos ma jakies wyrażne może wrzuci? bo radzieckie maja niewiele wspolnego z oryginalem (po za pasem na nerki ktory jest zbliżony

[Radek.s]

Torn .Fu G do końca wojny (oczywiscie wprowadzano modyfikacje)

[fiku]

Torn.Fu.G była używana od 1942 roku.

[Steiner7]

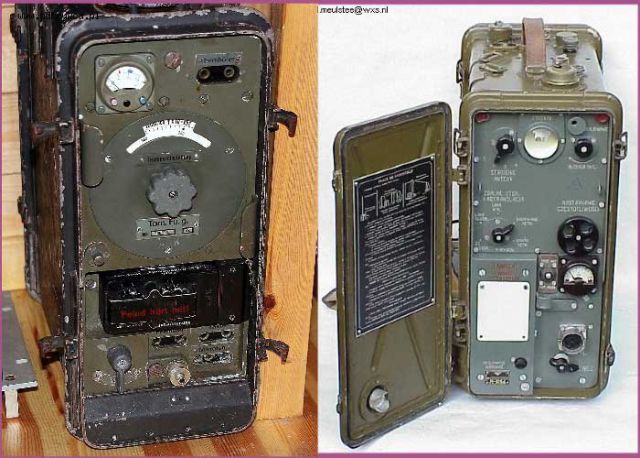

Tu mamy porównanie niemieckiej radiostacji Torn.Fu.G i radzieckiej 105-tki

[Steiner7]

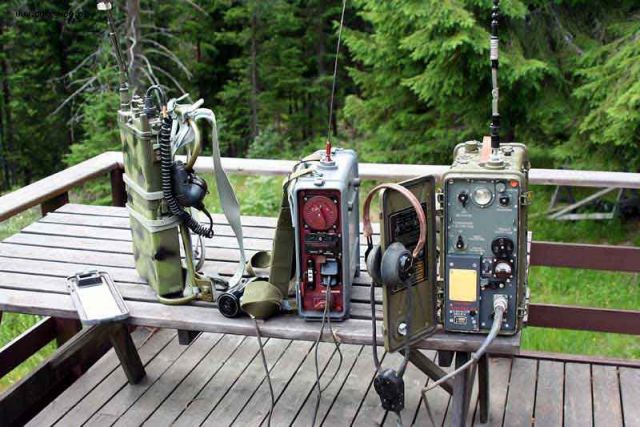

Różne typy radiostacji plecakowych; widać po haczykach, że do transportu można je podwiesić do zwykłych szelek.

[Steiner7]

Torn.Fu.G

[Radek.s]

ostatnie zdjęcie to obudowa od 105 i bebechy Torn .Fu .G
na tej stronie jest chyba nawet opis ,że pasowalo doskonale do obudowy po przelozeniu gniuazda antenowego (kolejna pozyczona z Niemiec Radziecka technologia po 45) taki szybki skok technologiczny

[Radek.s]

a na tym zdjęciu widac ,że w tym modelu nie sa to tak do końca zwykłe szelki szturmowe z radiostacja doczepiona do D ringów- jest troche inaczej niz w Feld Fu- i tutaj przydalo by sie wlasnie wyrażne samo zdjęcie takich szelek bez noszacego
http://home.online.no/~perchri/torn_fug/bruksanv2.jpg
