ładownice do RKMu wz.28

[Brykupl]

Witam !
Czy posiada może ktoś wykroje ładownic do RKMu wz.28 na 3 magazynki ?
Pozdrawiam
Brykupl

[Steiner7]

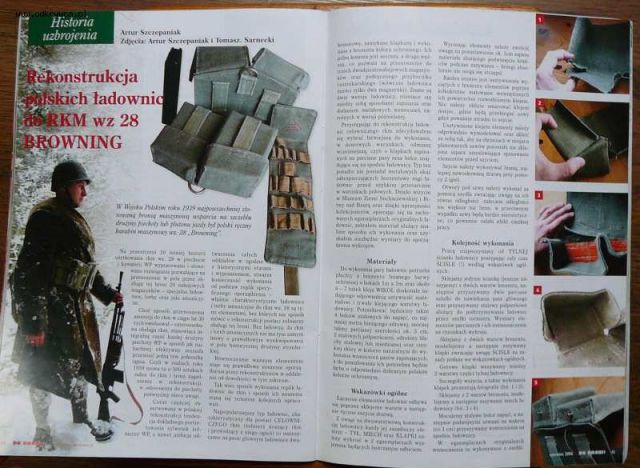

W numerze 2/2006 Do Broni był artykuł Artura Szczepaniaka, jak uszyć takie ładownice. Były wykroje, porady praktyczne.

[Steiner7]

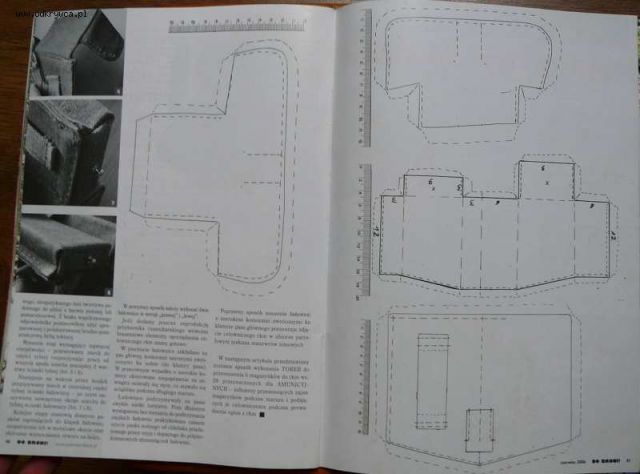

Wykroje trzeba przeskalować.

[Brykupl]

A posiadasz ktoś może skany ?

[Brykupl]

Dzięki Steiner za zdjęcia ;) A posiada może ktoś z was skany tych stron ?

[Steiner7]

Mogę Ci przefotografować w większej rozdzielczości. Skaner mi padł i nie chce sie podnieść...:(

[Brykupl]

Wielkie dzięki za pomoc Steiner ;)

[kurkow]

Również chętnie rzucę okiem na zdjęcia ;)

[ArturSz]

Tytułem uzupłnienia chciałbym dodać, ze wykrój miecha ładownicy odwzorowuje wersję z miechem obniżonym".
Pierwsze wersje ładownic miały miech sięgajacy niemal aż pod same klapki w twn sposób iz magazynek chowal sie calkowicie i nie wystawał.
Wyskość miecha najprawdopodbniej w kolejnych egzempalrzach ładownic obnizono celem poprawienia mozliwsoci chwytania magazynków ( magazynek po otwarciiu klapki nieco wystawał i łatwiej bylo go chwycic).

Stwierdzono na podstawie oględzin egzemplarzy zachowanych.

[Brykupl]

Dzięki ArturSz za uzupełnienie informacji ;)
A może ktoś z was z wymiarować wymiary magazynka do RKMu wz.28 ?

[feeder]

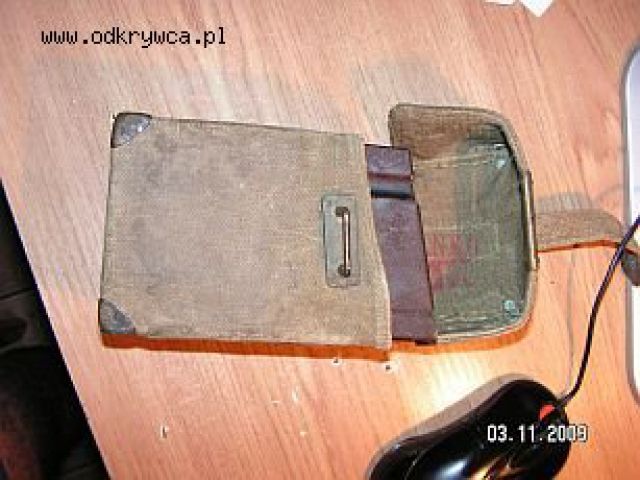

Rozumiem, że mój egzemplarz to późniejsza wersja?

[KaktuS]

Wymiary magazynka RKM wz.28:
- szerokość: 87 mmm, plus przetłoczenie na dłuższym boku 2 mm wysokości,
- grubość: 26 mm,
- długość krótszego boku: 125 mm,
- długość dłuższego boku: 145 mm.

[kurkow]

a to przetłoczenie ile ma szerokości?

[KaktuS]

Przetłoczenie ma 5,5 mm szerokości.
Niejako z automatu pytanie warsztatowe - ma ktoś pomysł na zreplikowanie magazynków w celu wypchania ładownic?

[kurkow]

Z kawałka dechy chyba najprościej. Ewentualnie można skleić kilka warstw plastiku i rzeźbić.

[Steiner7]

Można też zrobić formę z silikonu i zalać żywicą epoksydową.
