Pod Choszcznem wykopią wrak Liberatora"

[Marcin z Lasu]

@lisu77 - czy wczoraj - w niedzielę znaleźli coś ciekawego - może jakieś zdjęcia? Czy prace na tym stanowisku zakończono, czy też jeszcze będą grzebać?
Pozdrawiam!

[lisu77]

Ja się zmyłem koło 11 do tej pory była tylko dziura w ziemi 3m x 2m x 1,5m. Wychodziły drobiazgi dużo kawałków poszycia. kawałki rurek troche ammo. Dzięki TM znaleźliśmy coś pod drzewem dokładnie nie wiem co to było bo zanim obejrzeliśmy
znalezisko zabrali je nam i potem już tego nie widzieliśmy. na pierwszy rzut oka wyglądało to na magazynek i coś jeszcze?

[Blitz45]

Filmik z akcji.

http://www.tvn24.pl/2069306,12690,0,1,1,wideo.html

[simon1]

Witam,

Przykro mi niektorych rozczarowac, ale na podstawie zdjec uzyskanych od zespolu poszukiwaczy udalo sie ustalic, ze znalezione elementy pochodza z jednomiejscowego mysliwca produkcji USA P-39 Airacobra, na ktorych latali Rosjanie.

Kluczem do rozwiazania byl numer czesci przymocowanej do goleni podwozia, ktora miala numer zaczynajaca sie od 12-" (typowe dla P-39) oraz porownanie znalezionej goleni podwozia do muzealnego egzemplarza P-39 Airacobra.

Najwieksza pomoc w identyfikacji uzyskalem z Life Sciences Equipment Laboratory z Lindbergh Landing Brooks City-Base w Teksasie.

Zdjecia znalezisk oraz ich identyfikacja w galerii pod ponizszym linkiem:

http://picasaweb.google.pl/sserwatka71/Pelczyce?authkey=I76SLWw8Elo

Szymon Serwatka (AMIAP)

[Marcin z Lasu]

Dla porządku i potomnych - na zakończenie wątku należy wspomnieć, że w numerze Odkrywcy 11/2007 jest opublikowana relacja z przedsięwzięcia. To dla tych, którzy za kilka lat być może będą przeglądać ten wątek.
Pozdrawiam!
Marcin

ps. jak wynika z artykułu - śmigło wyeksponowane na miejscu, należało do Focke Wulfa, a nie do Messterschmitta, jak mówiono na miejscu (ech, te miejscowe legendy...)

[Jedburgh_Ops]

@ szczepciu 2007-08-25 21:56:00

Bardzo fajna butla - zawsze w cenie na rynku kolekcjonerskim.

Jest to USAAF-owska butla F-1. W Liberatorach była ona w wersji stacjonarnej oraz w wersji Portable Walk Around, czyli do chodzenia z nią po pokładzie samolotu.

Zasadniczo Liberator miał 22 butle tlenowe G-1 pracujące w ośmiu systemach pokładowych, ale były też dwie butle D-2 (opisałem je w dziale identyfikacji) podłączone do wieżyczki górnego strzelca, natomiast wieżyczka kulista pod kadłubem była wyposażona w dwie butle F-1 i to jest właśnie Twoja butla.

Butla ta miała pojemność 1000 cali sześciennych. Była ładowana czystym tlenem. Na wysokości 25 tys. stóp w trybie regulacji automatycznej wystarczała człowiekowi na 2 godziny. W trybie regulacji ręcznej wystarczała na ok. 1,5 godziny. Była ładowana do ciśnienia 120 psi.

[Jedburgh_Ops]

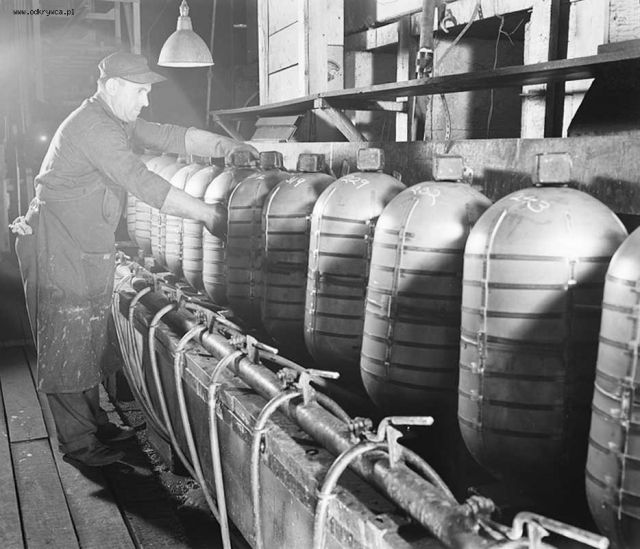

Butla F-1 w produkcji.

[AoT_Hunter_PL]

Nie było to narażone na booom , czysty tlen pod tym ciśnieniem też mógłby narobić trochę szkody jakby coś przebiło na wylot tą butle >?

[Jedburgh_Ops]

Jak najbardziej – było to narażone wręcz na bardzo wielkie bum, gdy butla była w pełni naładowana.

Widać to zresztą we wspomnieniach drugowojennych pilotów. Pilot atakujący zawsze rozpoznawał, kiedy trafił atakowany przez siebie samolot w butlę tlenową. Siła wybuchu była wtedy nie do pomylenia z czymkolwiek innym.

Wspomniana butla F-1 i tak była niskociśnieniowa (120 psi / 8,2 atm), więc jej wybuch był mniejszy niż innych butli.

Liberator miał także wysokociśnieniowe butle tlenowe D-2 (dla górnego strzelca), a to były butle o ciśnieniu 425 psi / 28,9 atm.

I Liberator miał także 22 gigantyczne butle tlenowe G-1 o objętości 2100 cali sześciennych. Stanowiły one podstawę instalacji tlenowej dla załogi. One też były ładowane do ciśnienia 425 psi / 28,9 atm. Trafienie pocisku w taką butlę można sobie wyobrazić…

[Jedburgh_Ops]

PS

Wytrzymałość butli tlenowych w bombowcach amerykańskich była tak obliczona, że butle pracujące w systemie (łączone po kilka) nie niszczyły się wzajemnie po trafieniu jednej z nich. Butle sąsiednie wobec tej trafionej wytrzymywały eksplozję „sąsiadki” i pracowały dalej. Oczywiście teoretycznie, bo rzeczą nie do przewidzenia było przecież, jakich zniszczeń i gdzie w instalacjach bądź też w płatowcu dokonają odłamki eksplodującej butli. Ale teoretycznie - gdyby odłamki nie zniszczyły zaworów, regulatorów i całej innej armatury - to butla trafiona i po eksplozji nie niszczyła butli sąsiednich.
