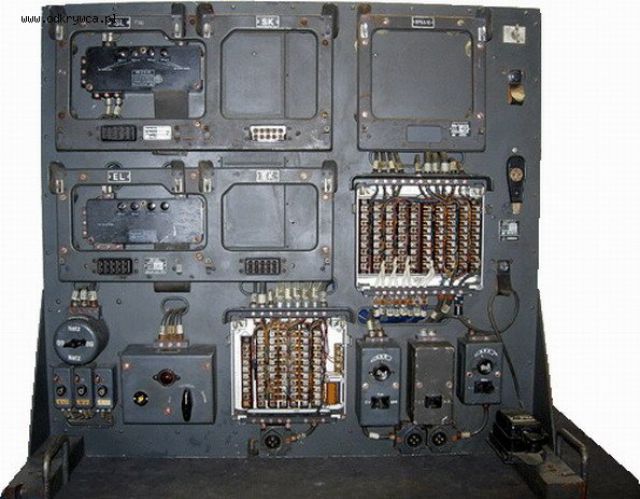

Przykład montażu agregatów na podobnych ramkach

[Woodhaven]

;-)

[Woodhaven]

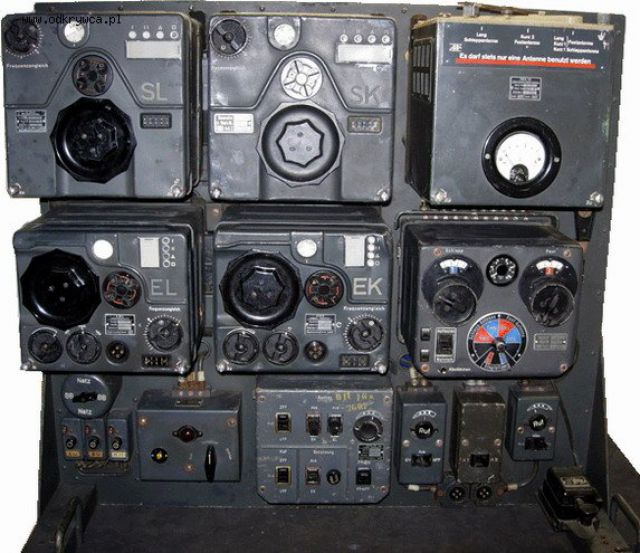

Na powyższych zdjęciach dla przykładu przedstawiłem radiostacje FuG 10

[fanatyk6]

Witam,
dziękuję wszystkim za pomoc w identyfikacji fragmentów samolotu.
Marcin Legnica - co to jest zawór przeciążeniowy? Do czego służył (jeżeli chodzi o lotnictwo jestem zupełnym laikiem ;) ).
Pozdrawiam serdecznie

[Woodhaven]

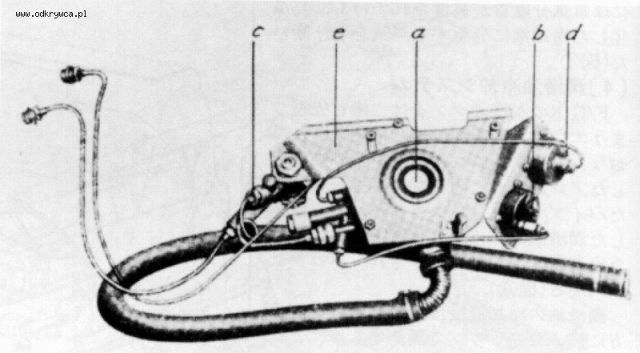

Jak na razie odkopałem rysunek całego agregatu ..... czyżby ten element https://forum.odkrywca.pl/uploads/forum_old/photos/picsforum22/2.6.jpg
pochodził z tego regulatora ?

Marcin Legnica możesz pokazać jak wygląda FL 30519 ... ja dokopałem się na razie do nazwy części Duse -dysza

[Marcin Legnica]

Niestety nie mam teraz pod ręką cyfrówki", zdęcia mojego zaworu postaram się wrzucić" na weekend, mój zawór jest zaworem zwrotnym z niemieckiego Ruckschlagventil (nie przeciążeniowym - za przejęzyczenie przepraszam) i służył zapewnieniu przepływu tlenu w jednym kierunku.
Pozdrawiam wszystkich sympatyków lotnictwa
Marcin

[Woodhaven]

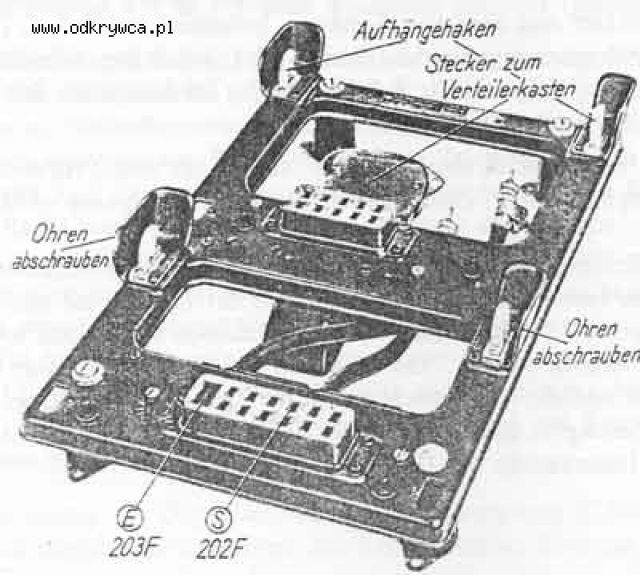

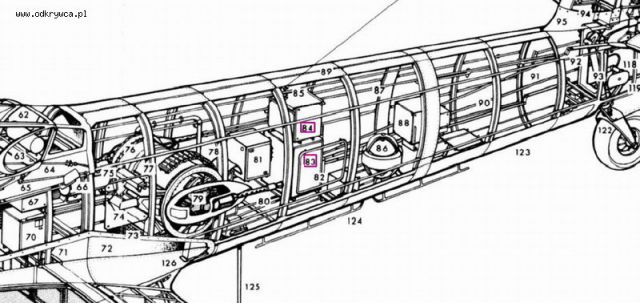

Dziś pokażę wam gdzie była zamontowana ramka 124-461A1 Ln 28 802.

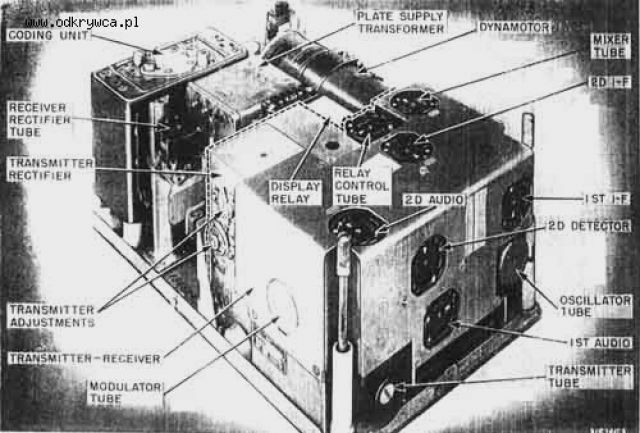

Na ramce tej był montowany zestaw FuG 25 .... urządzenie identyfikujące swój obcy wraz z detonatorem

[fanatyk6]

Witam,

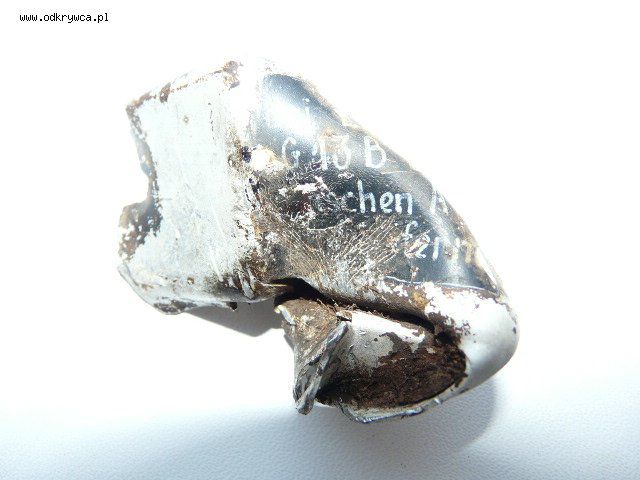

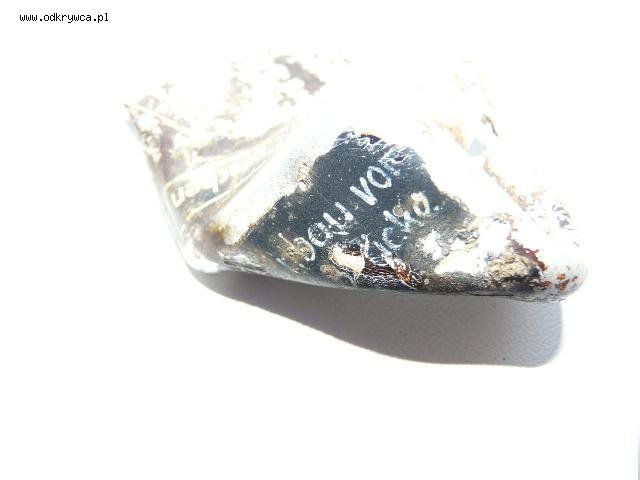

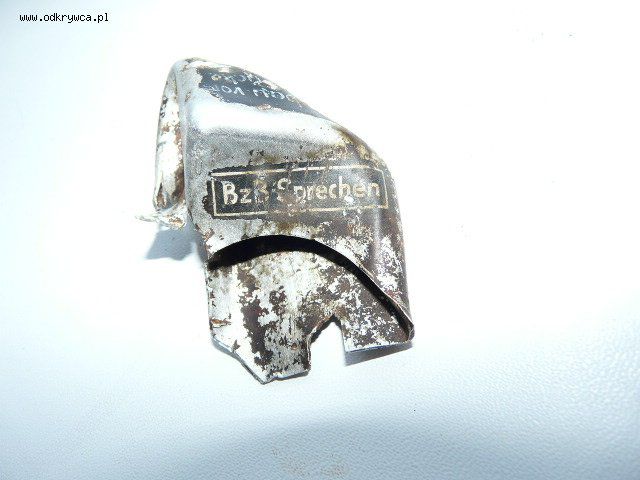

Dziś zdjęcia nowych elementów. Na początek blaszka pokryta licznymi napisami. Na jednej ze stron jest napis: BzB Sprechen.

[fanatyk6]

Z drugiej strony napis:
Bei L(?)inbau vor
G 13 B B?ücke
?ischen A
?fern?
Wymiary blaszki: ok 4x5 cm

[fanatyk6]

3

[fanatyk6]

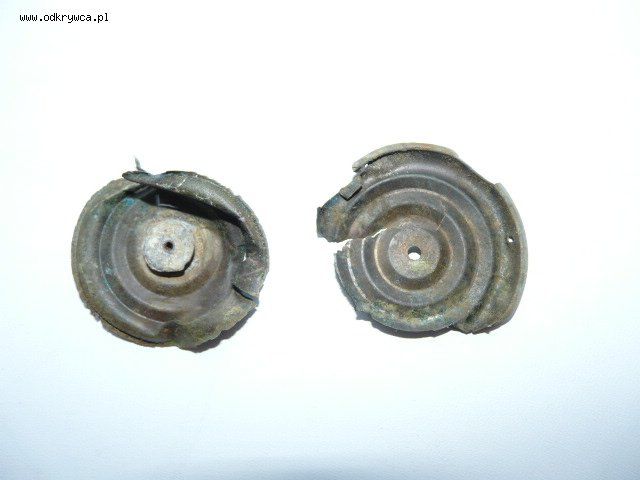

Obok tamtej blaszki znalazłem takie kółka. Czy to też jakieś elementy samolotu?

[fanatyk6]

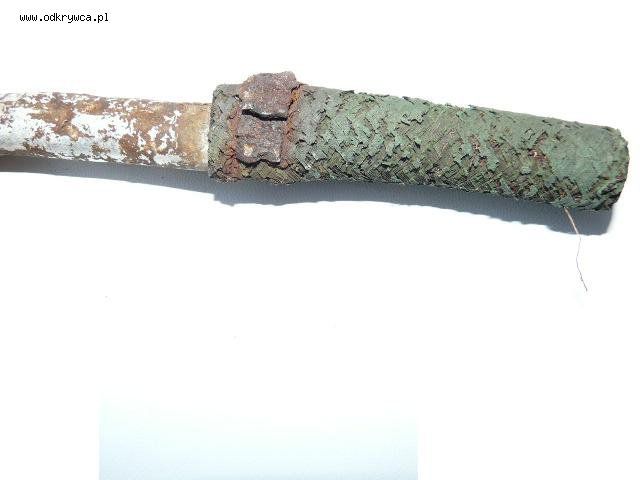

Przewód. Na obrączce po prawej, przy końcu przewodu numer 120?.

[fanatyk6]

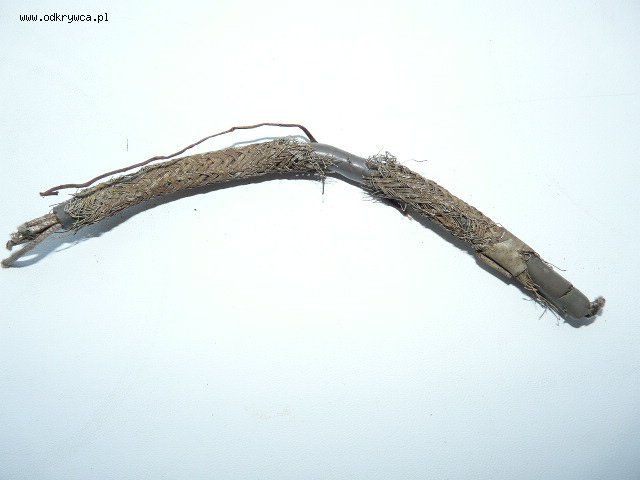

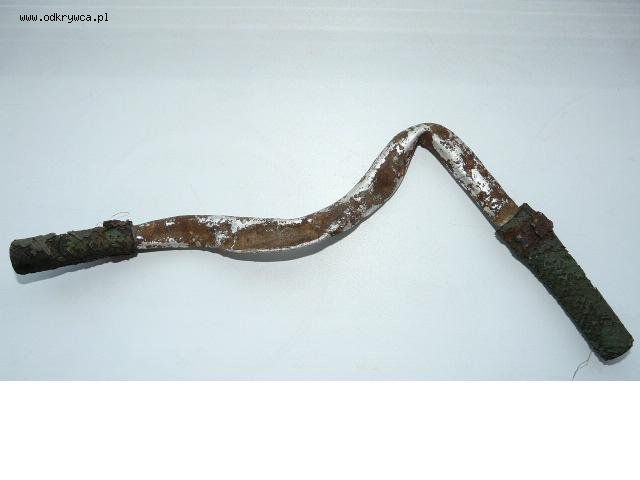

I ostatni element na dziś - również jakiś przewód. Długość około 20 cm.

[fanatyk6]

Zbliżenie na jeden z końców.
Pozdrawiam

[Woodhaven]

He, he widzę kolejne dominko. ;-)

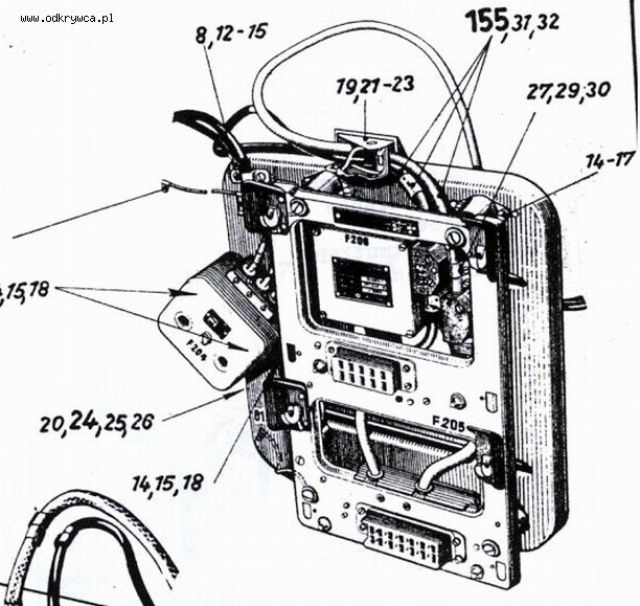

I jeszcze raz ramka AR 25 124-461A1 Ln 28 802 z pełnym opisem

[Woodhaven]

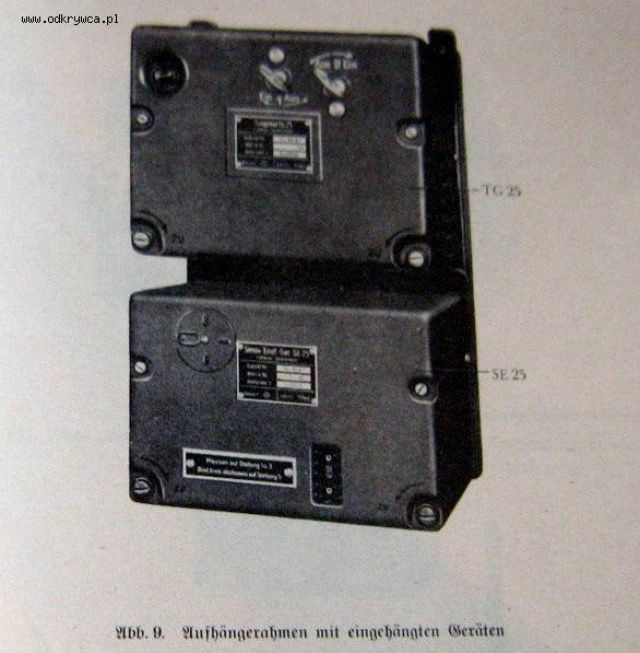

FuG 25

[Woodhaven]

ramka z zabudowanymi agregatami

[Woodhaven]

`Montaż ramki

[Woodhaven]

Stanowisko strzelca, ... zdemontowana radiostacja FuG 10

[fanatyk6]

Po krótkiej przerwie udało się zidentyfikować kolejne części Me 410.

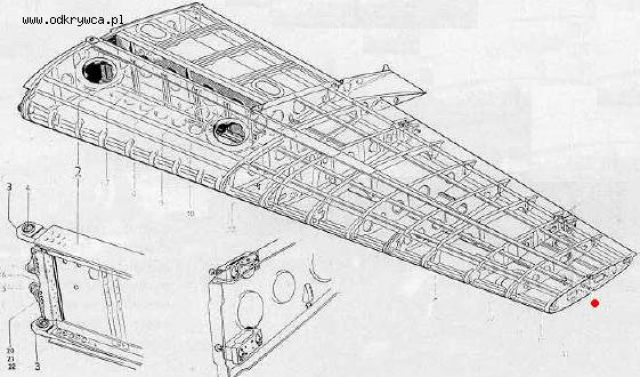

Element na zdjęciu z 2007-10-09 16:54:00 to prawdopodobnie element konstrukcji skrzydła -> czerwona kropka.

[fanatyk6]

Element pokazany na zdjęciu z 2008-05-04 17:10:04 został zidentyfikowany jako fragment radiostacji. Kompletny napis na nim to: Bei Linkseinbau vor G13B Brücke zwischen A und ? entfernen. Może ktoś pokusi sie o tłumaczenie?

[fanatyk6]

Tabliczka wskaźnika z zdjęcia z 2008-03-22 12:00:00 to Luftschraubenstallungsanzeiger czyli wskaźnik położenia śmigła. Przy okazji może ktoś wie jak to urządzenie funkcjonowało?

Pozdrawiam i dziękuję za pomoc wszystkim, którzy mi pomogli w identyfikacji części Me 410.

[elpasys]

Tłumaczenie
- tekst niemiecki: Bei Linkseinbau vor (czy von?) G13B Brücke zwischen A und ? entfernen."
- tekst polski: Przy lewostronnej zabudowie (przed - dla "vor) G13B usunąć mostek pomiędzy A i (?)."

[Woodhaven]

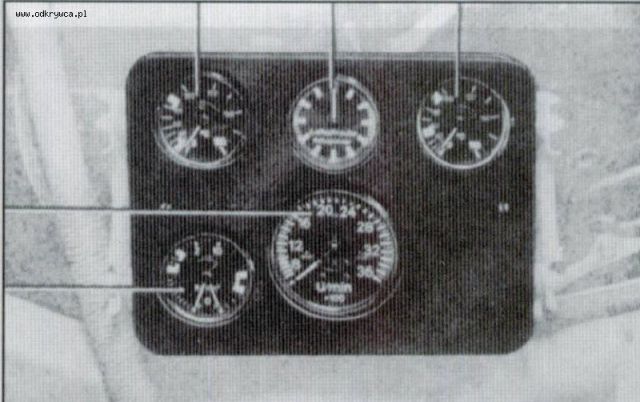

Przyrządy zamontowane na okaptowaniu silnika

[Woodhaven]

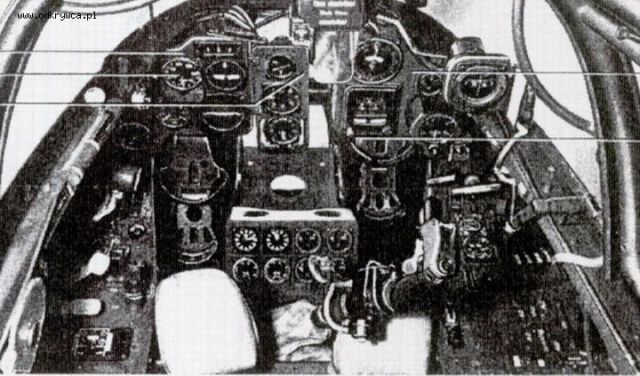

Kabina
