pocisk - bomba lotnicza ??

[Gutek]

Witam

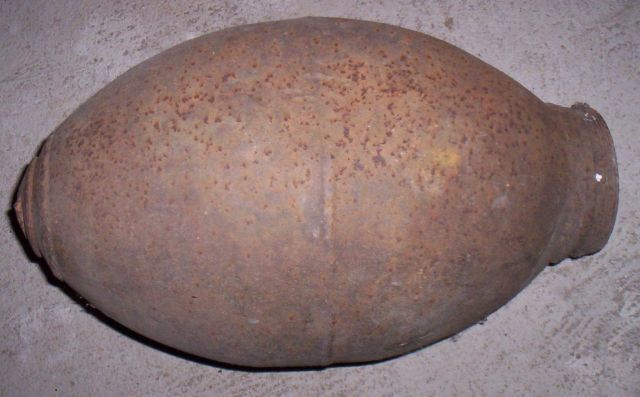

Proszę o identyfikację tego oto korpusu. Od czego to może byc? jakis pocisk czy moze cos z samolotu wyskoczyło. Wymiary ok srednica 26cm, wysokośc 57cm
Pozdrawiam

[strazakwaffe]

ale njabardziej mi pasuje do 300mm-pozdro

[Grzesio]

A, to przepraszam za popsucie intrygi, nawet podejrzewałem, że to podpucha, ale... :)

Tia, z namiarami i fotkami ciężko będzie, nie mam nijakich elektronicznych pod ręką. :(

W każdym razie pocisk M-30 powstał z wyposażenia zwykłego M-13 w taką właśnie nadkalibrową głowicę plus usterzenie z ośmioma statecznikami połączonymi pierścieniem wiodącym. Osiągi były, jak łatwo wyczuć, mizerne.
Dlatego powstał M-31, miał takie samo usterzenie i głowicę, ale wydłużony silnik, mieszczący 11,2 kg paliwa (zamiast 7,1 kg jak w M-13/20/30).
Odpalano je z czteropociskowych wyrzutni koszowych Rama M-30 wzorowanych na niemieckich 28/32 cm sWG 41, potem wprowadzono ośmiopociskowe dwurzędowe Rama M-31, a w końcu dwunastoprowadnicowe samochodowe BM-31-12.

Pzdr

Grzesiu

[strazakwaffe]

ijeszcze z netu-http://wilk.wpk.p.lodz.pl/~whatfor/krowa.htm

[strazakwaffe]

gutek -wymiary !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

[strazakwaffe]

myślisz Gutek ze to druga połowa ???

[acer]

....Pojawiłu się oryginalne urządzenia. Na przykład w 2 Froncie Białoruskim skonstruowano tak zwaną latającą torpedę, bardzo prostą w konstrukcji. Na pocisku rakietowym M-13 żelaznymi obręczami umocowywano drewnianą beczkę o kształtach opływowych. Do beczki wlewano płynny
materiał wybuchowy. Ogólny ciężar takiego urządzenia wynosił 100-130 kilogramów. Dla nadania urządzeniu stateczności podczas lotu w tylnej części przymocowywano drewniany stabilizator. Odpalenia dokonywano z drewnianej skrzyni wyposażonej w żelazne płozy, spełniające rolę prowadnic. Przed wystrzałem skrzynię tę umieszczano w rowie i nadawano jej odpowiedni kąt podniesienia. W razie potrzeby torpedy te można było odpalać seriami po pięć - dziesięć jednocześnie.
9 czerwca przeprowaziliśmy strzelania doświadczalne. Wystrzelono 26 torped pojedynczo i seriami. Maksymalna odległość strzelania wynosiła 1400 metrów, a wybuchy miały taką siłę, że na gliniastym gruncie powstawały leje o średnicy sześciu i głębokości trzech metrów....."

Siergiej Sztiemienko
Sztab generalny w latach wojny"
Wyd. MON, Warszawa 1969.

[strazakwaffe]

daj fotki od strony zap. i od silnkia . zmierz średnice-od tyłu przy siiniku ,przy zapalnkiu ,i oczywiście średnice w najgrubszym miejscu-zmiez m.krawieckim pozdro

[strazakwaffe]

pozdro

[Grzesio]

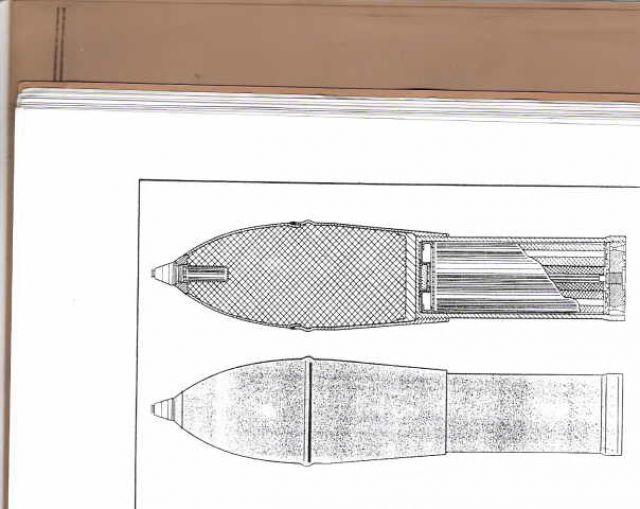

Tak, głowica ze zdjęcia Gutka pochodzi z radzieckiego pocisku M-30 lub M-31 (ale to była Waniusza, a nie Katiusza ;) ). Jest na tyle charakterystyczna, że i bez wymiarów się obejdzie.

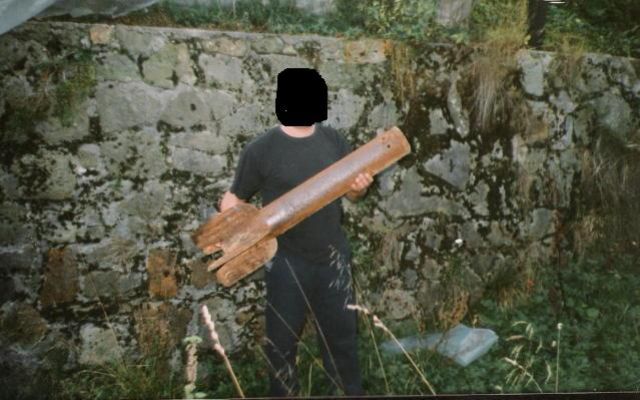

Natomiast wynalazek Strazakawaffe - co po usterzeniu widać - od M-13 lub M-20.

Pzdr

Grzesiu

[Gutek]

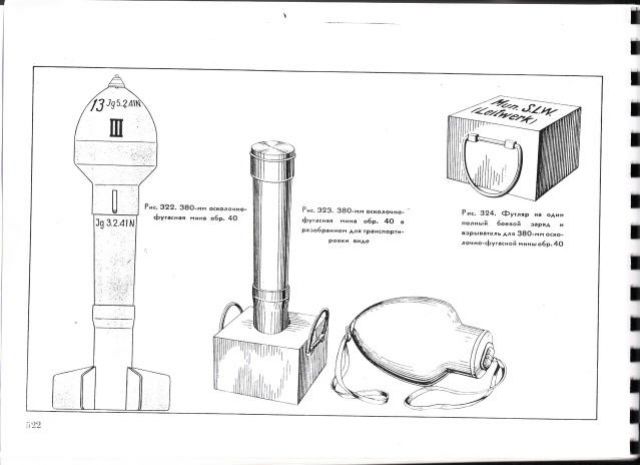

strazak mozesz pokazac ten 380mm nie widziałem jeszcze takiego, a tak na marginesie to wydmuszka jest kumpla i on mi podał takie wymiary dopiero jak sie go zapytałem czy mierzył na środku to powiedział ze to był wymiar ze spodu. Pozdrowienia dla wszystkich firefighter'ów

[damianb]

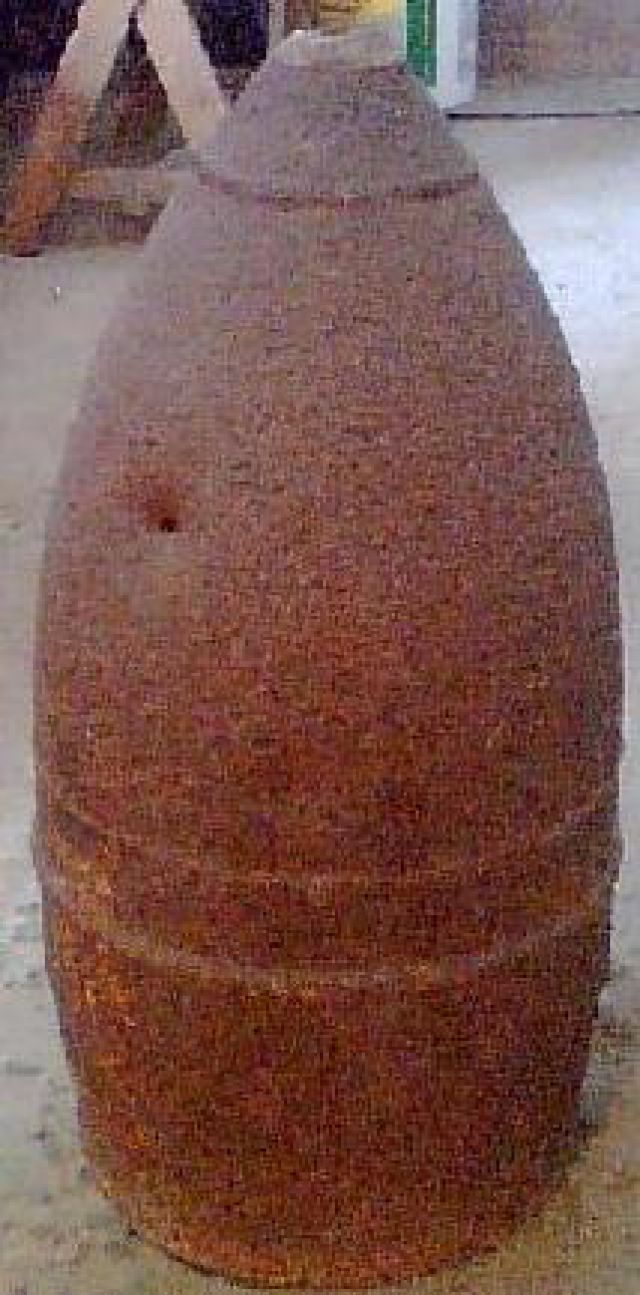

Ta dziurka... Ktoś do tego strzelił?

[strazakwaffe]

moze były robione w różnych firamach ??? obie część były łączone na zakładke moze to jakaś modyfikacja-pozdro-moze ktoś poszpera jeszcze na germańskich stronach-pozdro

[Gutek]

Skoro jesteśmy przy temacie to chyba ta głowica jest od katiuszy nadkalibrowej ale moge sie mylic. Proszę fachowców o wypowiedź na ten temat
Pozdrawiam

[strazakwaffe]

grzesiu nie dałeś mi poczekać na gutka hehe-pozdro

[strazakwaffe]

dałbyś namiary na tą waniusze albo jakie fotki-pozdro

[Grzesio]

Tia, to ciekawe, Szyrokorad też o nich pisał (powołując się na Sztiemienkę zresztą), a w jednej z ostatnich Frantowych Illustracji są nawet zdjęcia onych 'lietajuszczich torpied' - widać na nich jednakowoż, że były one torpedy sporządzane z pocisków M-20, a nie M-13, na które nakładano blaszane poszycie na drewnianym szkielecie; kaliber tego cudu sięgał - na oko - jakichś 270 mm, a długość całkowita gdzieś pod 2,50 m.

Pzdr

Grzesiu

[strazakwaffe]

bomba lotnicza to napewno nie jest-prosze podaj wymiary-mogą to być wymiary-320mm-300 mm-280mm-200mm-380mm-jezeli jest to co myśle prosze dokładnie pomierzyć w najgrupszym miejscu-pozdro prosze o szybkie podanie bo może mnie nie być dłużej na forum-pozdro-gratuluje żadkiego znależiska

[strazakwaffe]

damianb - No to nic niewiesz !!!chłopie ruscy ją zestrzelil z pepeszki !!!!!!!!!!

[kordelek]

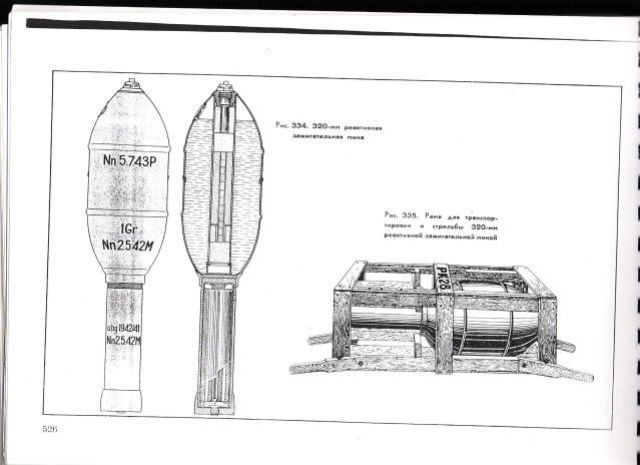

http://www.allegro.pl/item91038312_nebelwerfer_32_cm_z_wyrzutnia_100_deko.html
to chyba taki sam jest na allegro

[strazakwaffe]

no to juz przeskoczyliśmy do 320mm!!!!!! no to gdzieś jest błąd-bo to jest 320mm-pozdro

[Gutek]

Tak Panowie to jest ten pocisk 320mm na 100%. ta średnica 26cm którą podałem mierzyłem przy spodzie a na środku jest 32. Bardzo dziękuje za pomoc. Odpowiedź dla damianb" ta dziurka jest po odłamku

[strazakwaffe]

gutek a jak ci pokaze 380 mm to tez powiesz ze to ten napewno !!!!

[strazakwaffe]

ręce opadają -pozdrawiam !!

[Gutek]

strazak tak jak napisałes ze to bedzie ten pocisk ze scanu ale troche ta obwodka mi nie pasuje
