Bomba lotnicza ?

[nurek79]

Witam ! Chciałbym prosić o pomoc w identyfikacji prawdopodobnie bomby lotniczej. Nadmieniam że przedmiot jest jest zabezpieczony w MCPPA. Przedmiot przypomina standardowy pocisk artyleryjski z tym że brak pierścienia uszczelniającego.

[predi888]

ruskie (nie wiem jak u innych) wykorzystywały skorupy pocisków które były wadliwe odlane jako bomby lotnicze, może w tym kierunku trzeba szukać (o ile to bomba)

[nurek79]

Witam ! Chciałbym prosić o pomoc w identyfikacji prawdopodobnie bomby lotniczej. Nadmieniam że przedmiot jest jest zabezpieczony w MCPPA. Przedmiot przypomina standardowy pocisk artyleryjski z tym że brak pierścienia uszczelniającego.

[nurek79]

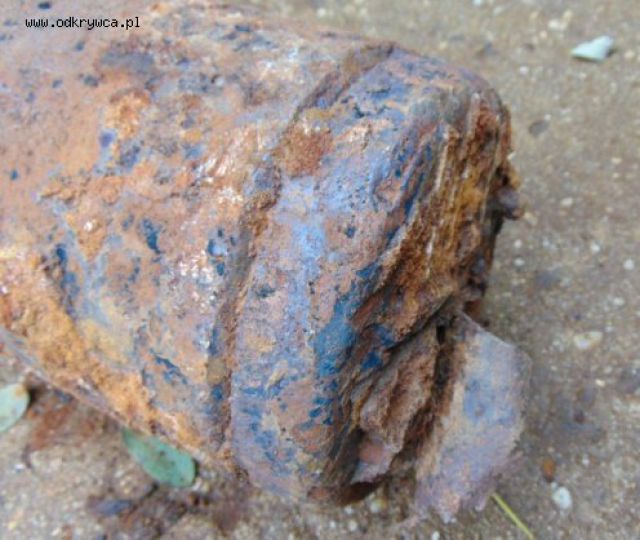

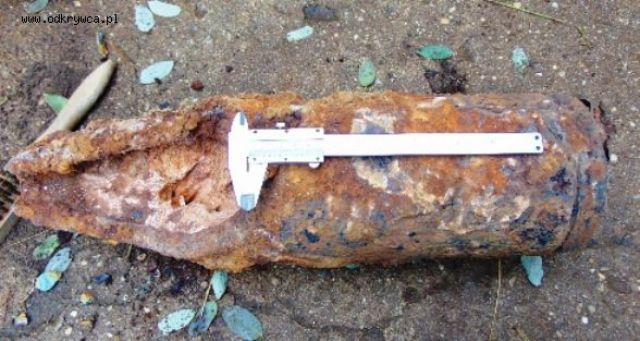

Zamiast pierścienia jest nakładka z resztkami stabilizatorów. Najważniejsze średnica ok 147 - 149 mm, długość ok 500 mm

[nurek79]

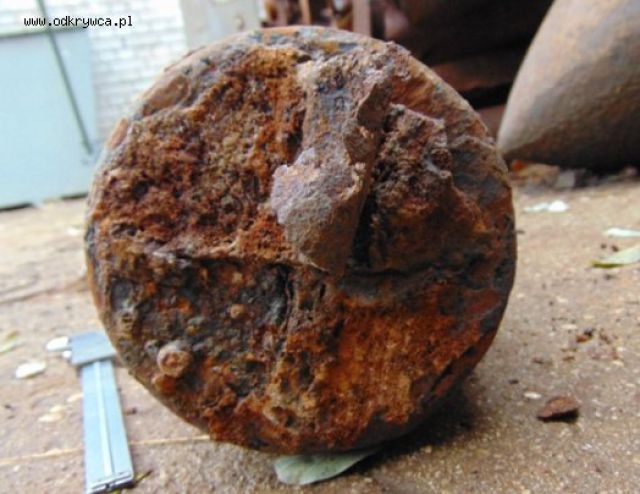

Sam tył.

[nurek79]

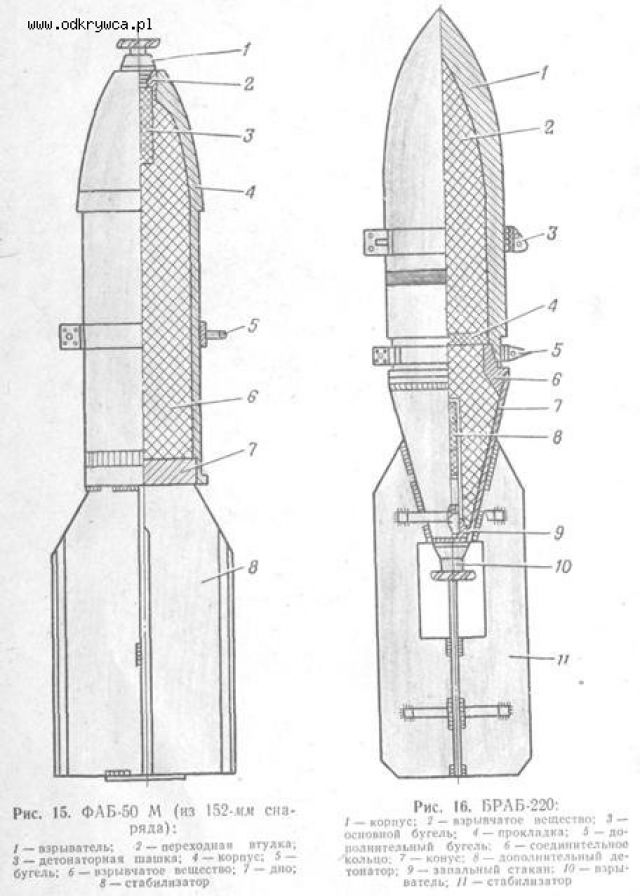

Ta mi najlepiej pasowała.

[nurek79]

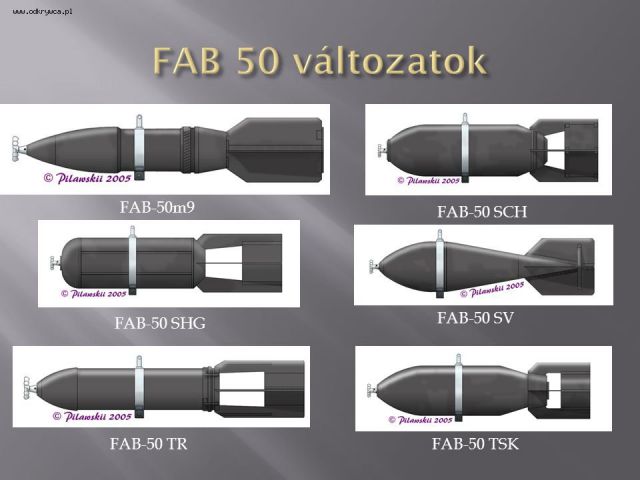

Może mam inną Fab-50m9.

[nurek79]

Grzesio (1724 / 25) 2017-11-24 10:40:13 Jak byś mógł dorzucić jakieś zdjęcie albo stronę z jakiej korzystasz bym był bardzo zobowiązany.

[Grzesio]

FAB-50m9 miała, lekko licząc, trzy wersje. Dwie z pocisków 152-155 mm, rysunku 3-01021a (to ta na kolorowym schemacie) i 3-01245 (ta czarno-biała) oraz 3-01248 z półproduktu pocisku.

Aczkolwiek przedziwna jest średnica Twojej bomby - te FAB-50m9 z pocisków miały w naturalny sposób kaliber 152-155 mm, z półproduktów - 160-163 mm. Kształtem natomiast bardzo przypomina AO-25-35m13, ale te z kolei miały średnicę 132-142 mm, zależnie z jakiej głowicy były robione (M-13 czy ROFS-140). O ile oczywiście FAB-50m9 też nie występowały w bardzo różnych kształtach.

Niestety, jakiekolwiek bardziej dogłębne informacje na temat radzieckich bomb są, póki co, raczej w internecie niedostępne. :-(

[Grzesio]

Najbardziej to chyba podobne do bomby odłamkowej AO-25-35m13 z głowicy pocisku rakietowego ROFS-140. Tyle, że ona miała 142 mm średnicy.
Ewentualnie burząca FAB-50m9 z półproduktu pocisku artyleryjskiego.

[nurek79]

Dzięki za wszystkie informacje. Mam już ogólne pojęcie w tym temacie, a żeby dogłębnie się zapoznać to chyba będę musiał przypomnieć sobie czytanie cyrylicą.

[nurek79]

Dzięki wszystkim za zainteresowanie. Też udało mi się troche ustalić, że wadliwe odlewy pocisków szły na bomby lotnicze. Totalny bałagan był z oznaczaniem ich. Najprawdopodobniej jest to ФАБ-50М (із 152-мм снаряду)

[Grzesio]

Bałagan, jak bałagan. :-)
Wersji FAB-50M jednak nie było, natomiast z półproduktu pocisku wykonywana była jedna z trzech bodaj odmian bomby FAB-50m9 - i Twoja znajdka jak najbardziej tu pasuje, choćby sposobem mocowania usterzenia do blaszanej nakładki.
