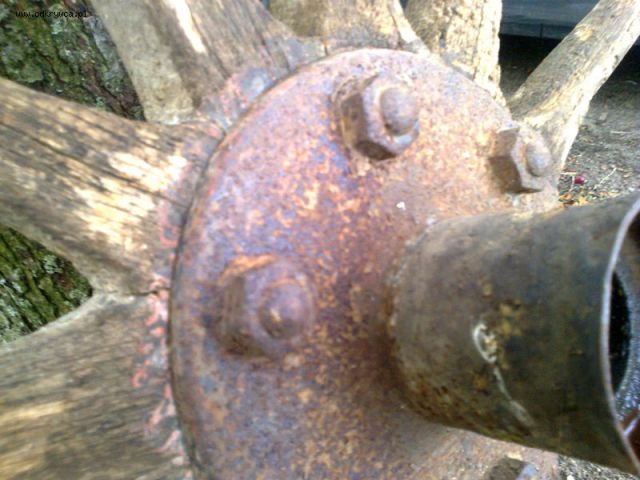

To kółko ma śruby na zwykłe nakrętki. Masz lepsze foto podaj wymiary średnicę koła i szerokość rafy wtedy będzie coś wiadomo.

[Bandi1973]

średnica koła 100 cm, szerokość obręczy 5 cm

[Bandi1973]

...

[Bandi1973]

...

[Bandi1973]

...

[lew_1988]

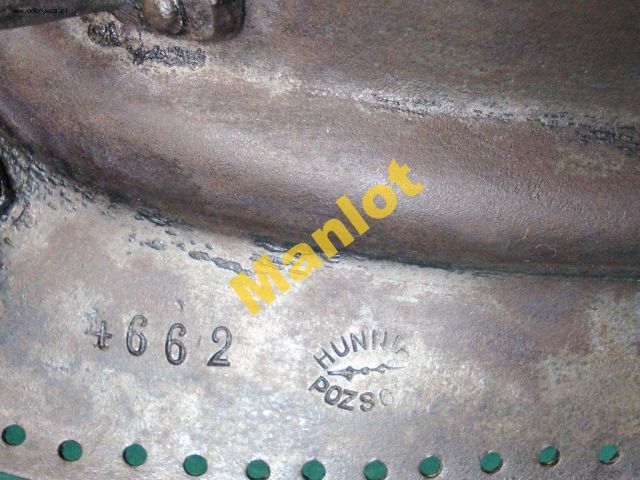

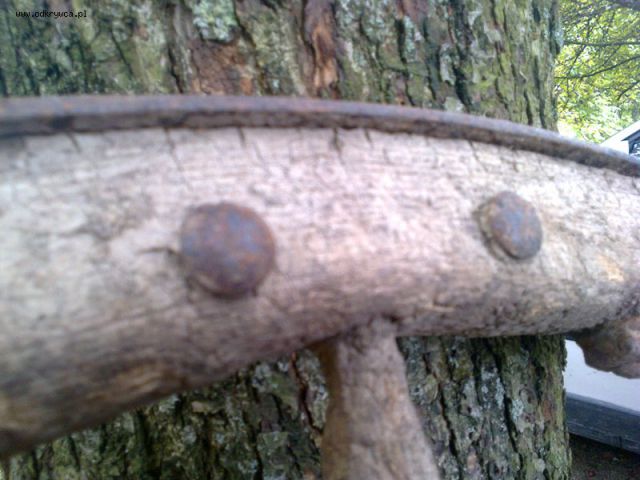

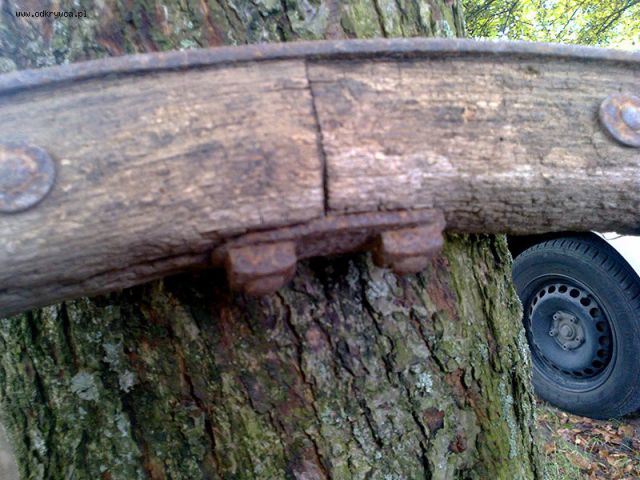

Praktycznie koła te bardzo przypominają koła od biedki lub taczanki... Nie ma na nich gdzieś resztek farby?

[kopijnik2]

masz już resor
wstawiłem

[lew_1988]

Nie pomyliłeś sie z grubością resora 44,5 mm ? Nie za cienkie jak na 6 piór ?

[kopijnik2]

takie są wyniki pomiaru z rysunku
rysunek ma charakter poglądowy
wymiary przeliczane wg. zwymiarowanych długości skrzyni
wg. wyliczeń koło ma średnicę 1010 czyli skala błędu rzędu jednego procenta

patrz na rysunek

[PATRON]

kopijnik2

skala błędu - teraz niepewność pomiarowa...;-DDDD


PATRON

[lew_1988]

Kolego kopijnik2 jeżeli masz więcej podobnych rysunków konstrukcji biedki jak rysunki resoru, to bardzo bym prosił pomogłoby to bardzo. jeszcze jedno pytanie czy os była drewniana czy metalowa?

[kopijnik2]

metalowa...
kwadrat - spęczniany do kształtu jarzma koła
szukaj osi od wozu

H. Cegielski dominował w produkcji osi wozowych.
te mniejsze powinny pasować na koła
jedynie szerokość trzeba dostosować

przykładowe osie wstawię w poniedziałek-wtorek

[lew_1988]

Jest coś takiego
http://allegro.pl/solidna-os-do-wozu-lub-wozka-transp-st0100-i2510977794.html
Nie wiem czy kształt i długość odpowiednie, ponadto trzeba by ją trochę prostować chyba

[kopijnik2]

z rzeczy pewnych:
1. długość fragmentu o kwadratowym przekroju powinna być co najmniej 958.
2. oś była odpowiednio krzywa" - czyli nieprosta.
kształt - centralnie łukiem do góry" - co dawało kilkustopniowe odchylenie górą-na zewnątrz" kół, patrząc w osi pojazdu.

pomierzę i wstawię - jutro?

[lew_1988]

Ok nie ma sprawy poczekam i dziękuję. To znaczy, ze koła nie były skierowane w stronę ziemi idealnie pod kątem 90 stopni tak ?

[lew_1988]

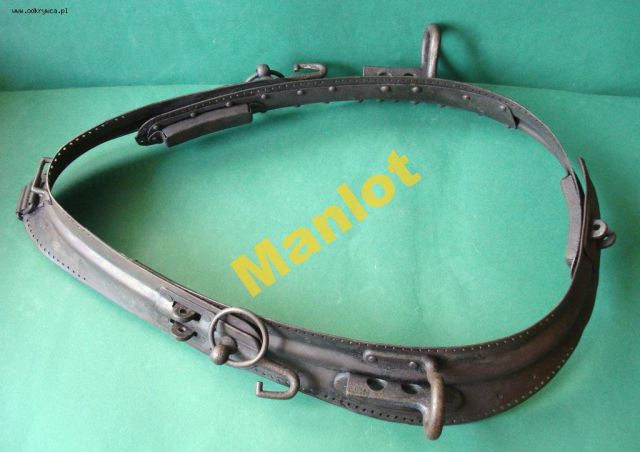

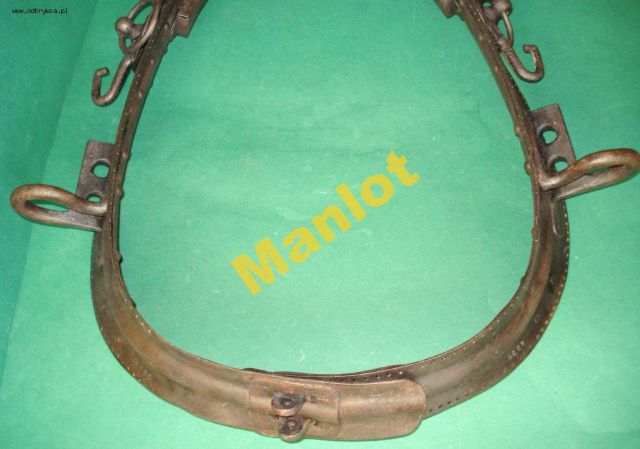

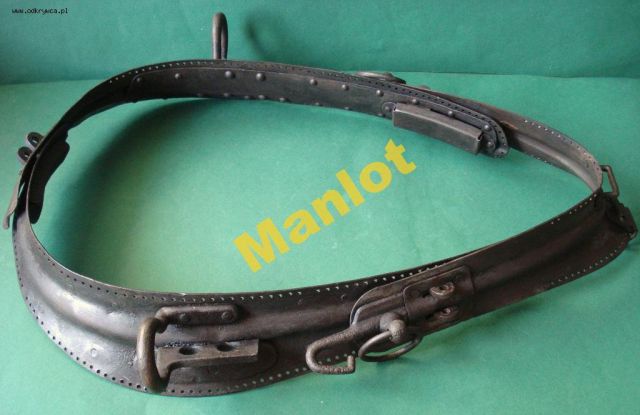

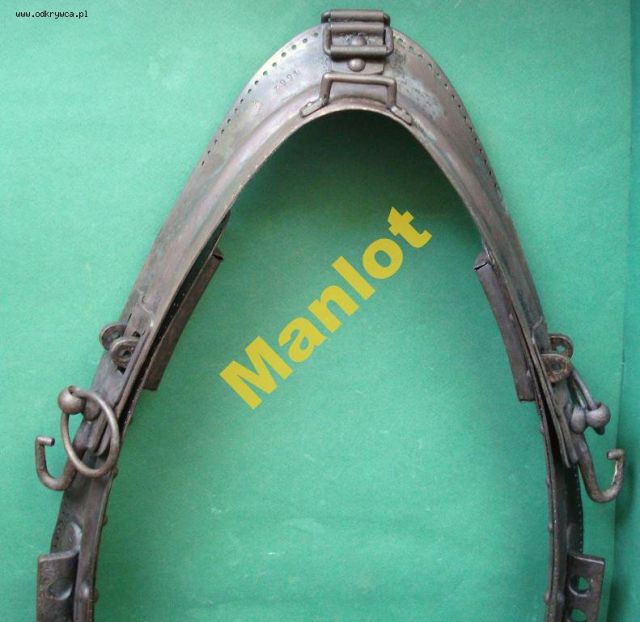

Czy to może być cześć chomąta od biedki
http://allegro.pl/chomato-zaprzeg-biedki-i2554307721.html

[lew_1988]

jw

[lew_1988]

...

[lew_1988]

...

[lew_1988]

...

[kopijnik2]

wygląda pięknie
jest w temacie artylerii

tylko czy cię na to stać"...
te elementy należy odziać skórą - i to fachowo
a to czas - pieniądze i fachowcy

a tu - widzimy, że posługiwano się innym typem uprzęży
http://myvimu.com/exhibit/43207817-biedka-wz-33-zawartosc-i-budowa?ref=1023

[kopijnik2]

to bardziej pasuje do http://www.lovettartillery.com/Field%20Artillery%20Saddle%20and%20Harness.html

[lew_1988]

Byłoby mnie stać pytanie czy jest to odpowiednie, czy rzeczywiscie używano takiego lub podobnego chomąta...

Poza tym na razie musimy zacząć od biedki, znajomy ma konie więc, nad uprzężą zastanowimy się gdy będzie już gotowa biedka,

Masz już może coś na temat osi? Mam na oku 2 sztuki tylko nie mam żadnego odnesienia czy sa odpowiednie...

Bardzo też przydałyby sie wymiary okuć dużej skrzyni i zawiasó, od resorów, w przyszłym tygodniu zaczynamy budowę dużej skrzyni i podwozia, więc bardzo byłbym wdzięczny za pomoc

[kopijnik2]

moim zdaniem - nie nadaje się
http://myvimu.com/exhibit/43207817-biedka-wz-33-zawartosc-i-budowa?ref=1023
patrz trzecia fotka

zawiasy - a właściwie ucho zawiasu:
musisz odczytać z rysunku resoru
http://myvimu.com/exhibit/43619817-biedka-ckm-wz-33-konstrukcja-resoru?ref=1023
belka ramy szer. 66 - ten wymiar to szerokość ucha

belka ramy środkowa szer. 47

osie - pasuj do gniazd kół które masz

[kopijnik2]

korekta:
belka pod uchem 47

a tu masz uprząż w wykonaniu SH Cytadela"
http://www.cytadela.aplus.pl/tematy_woj/postac10/zalacznik_4.jpg
