Jak zrobić z wykrywacza typu PI ramę. Identyfikacja elektroniki

[ZUBIKED]

Witam !
Chciałbym ze starego ale sprawnego PI-kacza zrobic ramę. A właściwie zwiekszyć cewke z 30 cm do 75 cm o ile jest to możliwe.
Problem polega na tym że nie jestem pewien co to za elektronika". Obiło mi się kiedyś o uszy że to GERBER.
Więc może ktoś z was rozpozna ten wykrywacz.

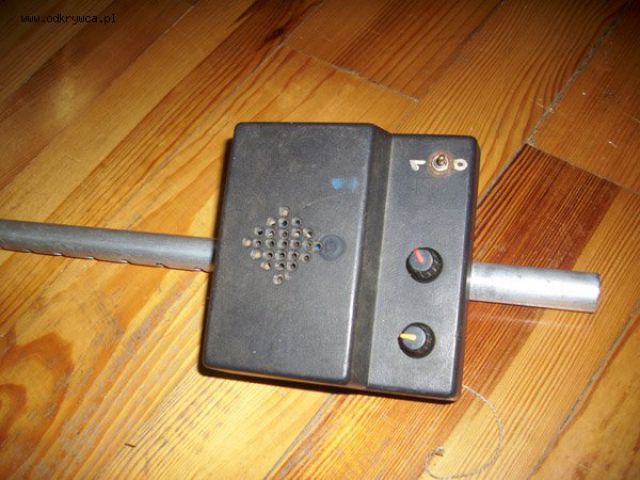

[ZUBIKED]

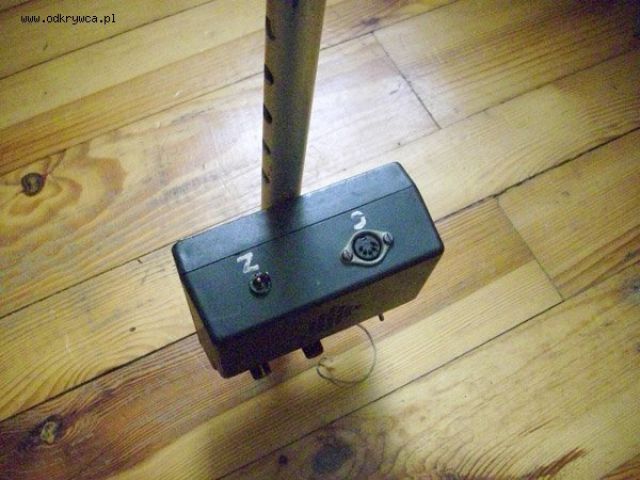

Z - zasilanie
C - cewka

[ZUBIKED]

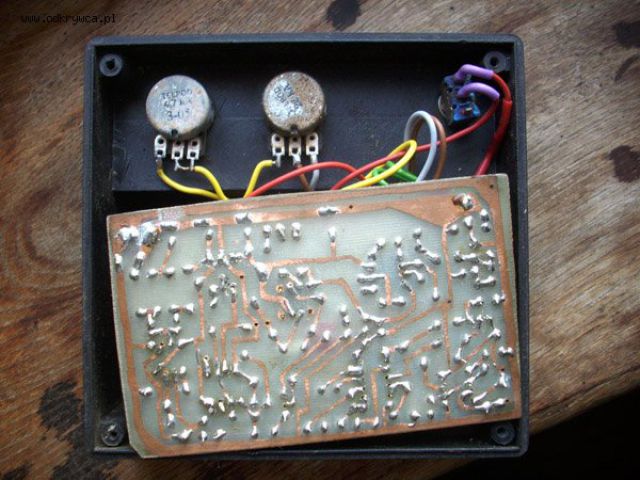

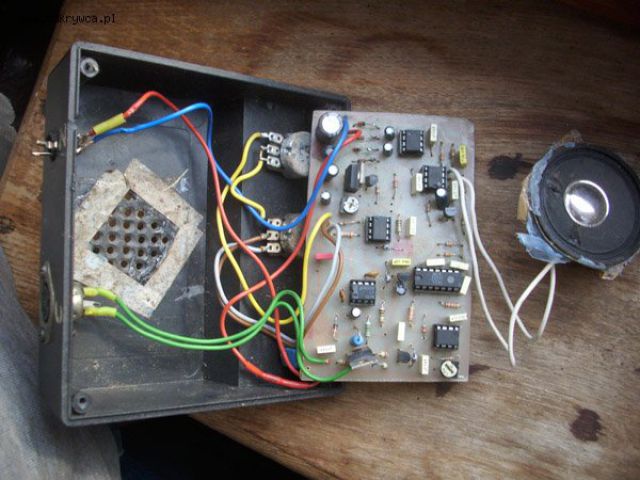

po otwarciu

[ZUBIKED]

.

[ZUBIKED]

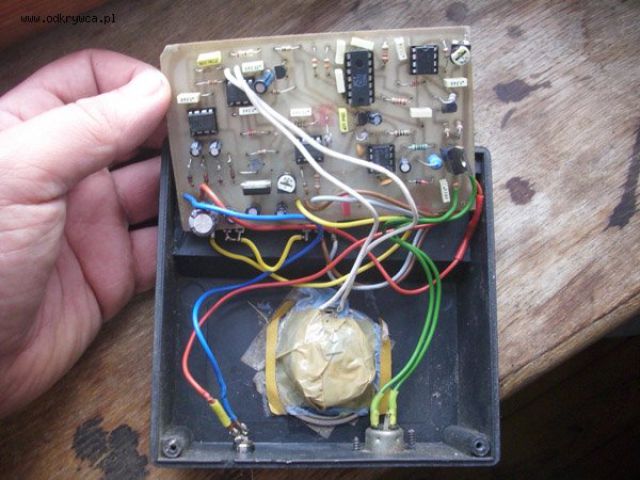

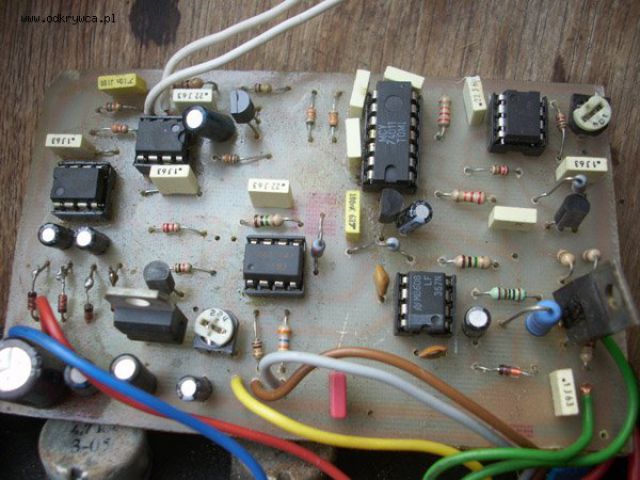

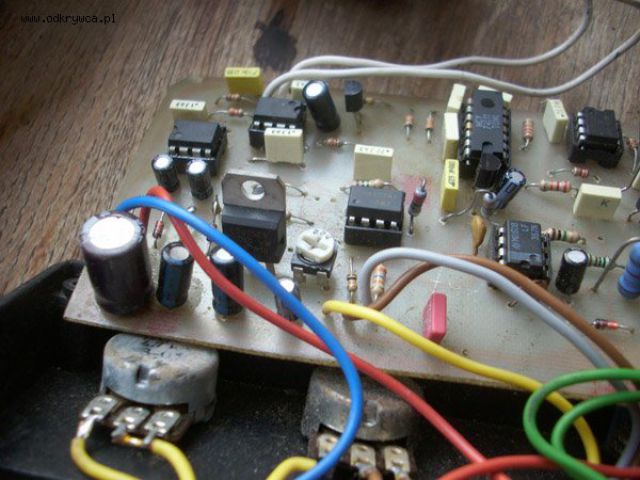

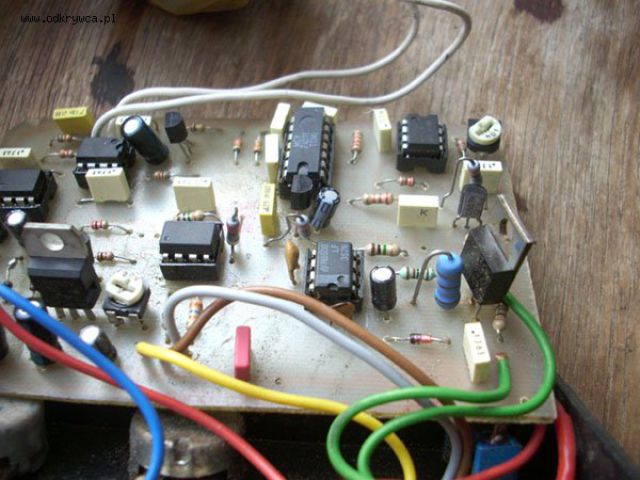

płytka

[ZUBIKED]

.

[ZUBIKED]

i

[ZUBIKED]

.

[ZUBIKED]

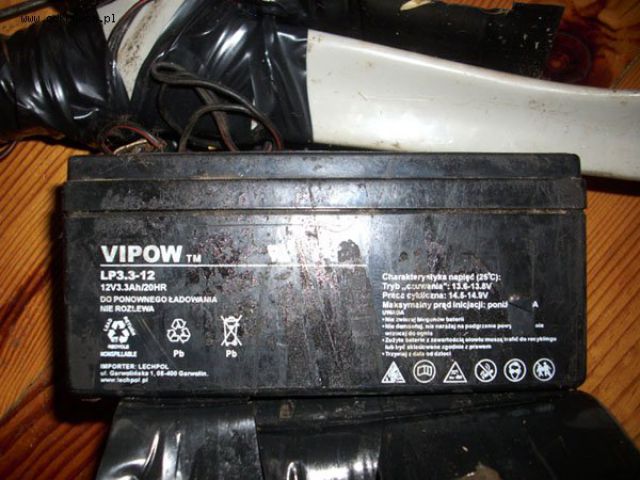

bateria żelowa

[ZUBIKED]

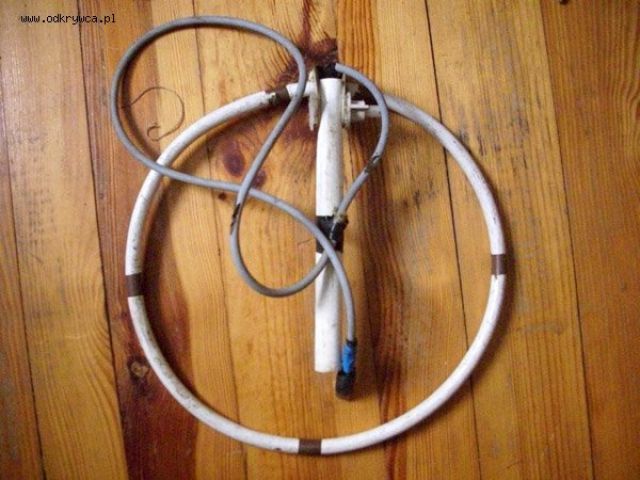

Cewka 30 cm

[ZUBIKED]

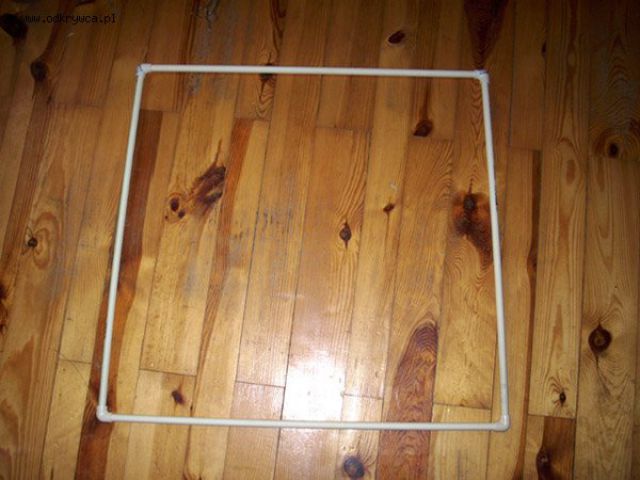

I wymyśliłem sobie taką cewkę. 75 cm długość boku kwadratu.
Proszę o pomoc . Jak zrobić taka cewkę. nie chodzi mi o mocowania a o uzwojenia ile i jak długie mają być.

[pikami]

No gdzie podziali się ci fachowcy?
Najprościej to byłoby zmierzyć oporność starej cewki ,no jeśli masz czym.

[madmax78]

Po pierwsze, informacja o oporze cewki nie da jednoznacznej odpowiedzi z ilu zwojów się ona składa i z jakiej średnicy drutu. Poza tym, do dokładnego pomiaru, potrzeba bardzo dobrego miernika.

Elektronika została zidentyfikowana, i autorowi postu, zostały przedstawione wszystkie potrzebne dane, dotyczące budowy cewki ramowej...
...''fachowcy'' pomagają , nie tylko na forum : ))

[pikami]

Jeśli Twoim zdaniem nie można zmierzyć precyzyjnie małych oporności zwykłym miernikiem , to gratuluje fachowości :}

[madmax78]

W takim razie opór cewki do tego wykrywacza to 2 ohm- y.
Napisz, jaka średnica drutu i ile zwojów ?
Na jakiej podstawie to określisz ? Podaj wzór na te obliczenia....i napisz, jakim miernikiem to mierzyłeś....
Ps. Nie uważam się za fachowca, ale uważam, że żadna teoria, nie zastąpi praktyki....a praktyke w tym temacie posiadam....czekam na wyniki Twoich wywodów...

[madmax78]

Żeby była jasność....Podejrzewam, że to prototyp TRAPERA. Wskazują na to; wzór płytki i rozmieszczenie elementów, oraz obudowa elektroniki.

Pikami...
podczas publikowania wyników pomiarów cewki, napisz, czy uwzględniłeś opór kabla, bo to ważna sprawa.

[muchomor]

sama rezystancja cewki to nie wszystko,trzeba jeszcze znać jej indukcyjność w mikro-henrach i nie przekraczać tych parametrów podczas robienia ramy.Tak jak napisał madmax78 trzeba zmierzyć średnicę drutu mikrometrem i policzyć ilość zwojów starej cewki rozwijając zwoje,zmierzyć rezystancję tej cewki i podstawić to wszystko do wzoru na indukcyjność,trochę jest z tym zabawy,ale dla upartego nie ma nic trudnego.

Ale najprościej byłoby odwinąć drut z tej cewki 30 cm i po prostu nawinąć na ramę...powinno działać ;)

[madmax78]

Można i tak, ale szkoda pruć dobrą cewkę...może się przydać.
Na szczęście parametry cewki w pikaczach, nie są krytyczne i mozna pozwolić sobie na drobną improwizacje. Trzeba tylko przeanalizować kilka podobnych układów i wyciągnąć odpowiednie wnioski.

[Klucznik]

Witam
Kol.Muchomor Ci to wyjaśnił,a mozesz (jesli to PI nowkopodobne-midas,traper) uciąć 18 m drutu 0,5-0,7 i nawinac co chcesz.Rozbierz wtyczke i zobacz jak podlączyli,bo oni grupują po 2 bolce dla lepszego styku.Jaskbys wyszedl poza zakres pikania to 1 zwoj mniej
Klucznik z Klucz

[ZUBIKED]

Dzieki wszytkim za odpowiedzi i podpowiedzi.
Nie zagladałem ponieważ myślełm że wątek popadł w zapomnienie a tu tak aniespodzianka.

Jestem w trakcje budowy cewki myśle że będę jeszcze jakieś pytania. Już koledze pisałem nie znam się na elektronice ale mam duże parcie by zrobić tą cewkę.
Pozdrawiam

[pikami]

Widzisz Zubiked jak nie podpuścisz ,to się niczego nie dowiesz.
Ja też myślę o ramce ,ale do jabla więc jak byś mógł to wstaw efekty swojej pracy.Pozdro.

[fuks_ag]

Jak wam wyszło dzieło ramowe do PI ?

[spartan200]

Elektronika to słynny" Kret , na 100% . Widać min. układ scalony LF357 dziś już niemal niedostępny . Tam cewki te mniejsze o średnicy 20-40cm nawijało się zawsze z 16 metrów
(+/-0,5m) drutu DNE 0,5mm .
I niby taki drut był zalecany , ale jak się dało drut 0,7mm to też śmigało ładnie , zasięg troszkę się zwiększał ale kosztem większego poboru prądu . Na sondę ramową możesz wykorzystać drut 0,5-0,65mm . Bierze się tego drutu ok. 16-18 metrów , tak żeby ostatni nawijany zwój wyszedł nam pełny i początek i koniec uzwojeń były koło siebie . Ta elektronika toleruje spore odchyłki w ilości zwojów , przekroju drutu czy sposobie nawijania cewek .
Zawsze można też poeksperymentować samemu . Konstrukcję ramy można posklejać z drewnianych listewek , nawijamy na to ileś drutu , zabezpieczamy nitką czy taśmą izolacyjną żeby nam się uzwojenia nie rozsypały . Zawieszamy cewkę pionowo np. na drzewie i testujemy :)
Pozdrawiam
