Panzerschreck - płyta pancerna

[kloki]

Witam.
Poszukuję wymiarów płyny pancernej", osłony ogniowej od wyrzutni Panzerschreck w celu wykonania kopii lub informacji, gdzie takową można pozyskać. Może ma ktoś oryginał, którego chciałby się pozbyć lub wypożyczyć w celu zdjęcia wymiarów?

Pozdrawiam - kloki

[kloki]

Oczywiście płyty nie płyny" :)

[Radek.s]

Była jeszcze jedna wersja takiej płyty -łatwiejza do wykonania tylko ze względu na kształt brak jest zainteresowania taka plytą

[Radek.s]

zdjecie takiej plyty znajdziesz tutaj :)
http://www.fjr2.be/Pagina%2017%20-%20Heavy%20Infantry%20Weapons.htm
ma duzo miej przetloczeń

[R51]

No, może nie pozyczę i nie sprzedam, ale sfotografuję przy calówce...

[R51]

...
Zawsze coś pomoże...
Pozdrawiam

[ostwid]

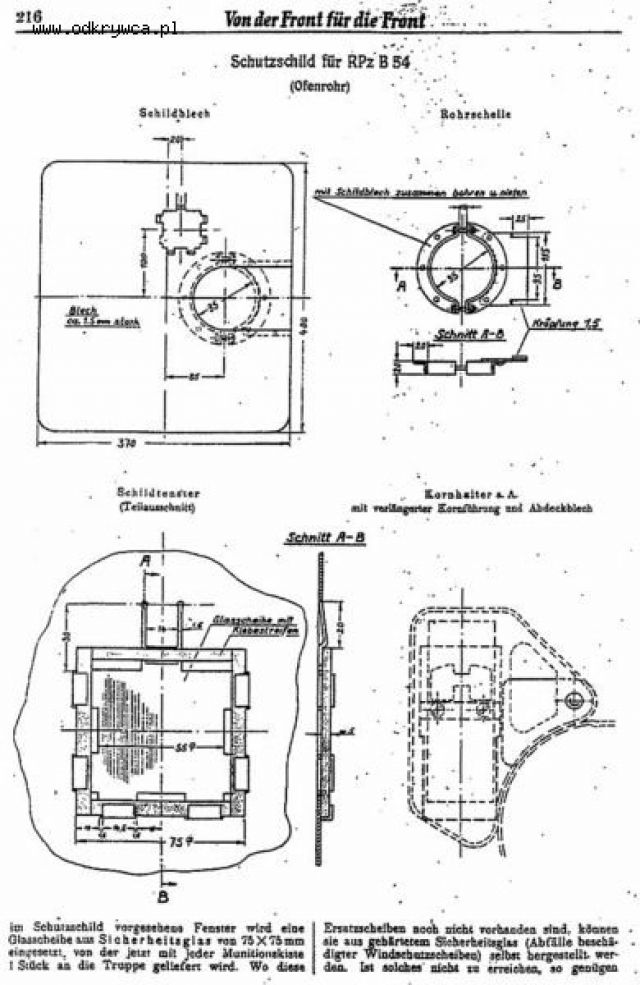

mam coś dla Klokiego. Mam nadzieję, że się ucieszysz z tak Mikołajkowego prezentu o de mnie:)
Jesli zdjęcie jest za małe, to napisz do mnie na meila to ci prześlę w większym rozmiarze.
Lotard146@op.pl

[kloki]

O, o, o... właśnie o to mi chodziło :) ostwid, dzięki za tak zacny prezent, poproszę jednak jeszcze o lepszą wersję na maila, już się odzywam. Potrzebuję wymiary dokładne, ponieważ chcę to rozrysować w AutoCADzie i dać do wykonania.

R51 dzięki za fotki. Jeżeli moglibyście jeszcze podać grubość blachy i zasadę funkcjonowania zapięcia na rurę.

Pozdrawiam - kloki

[R51]

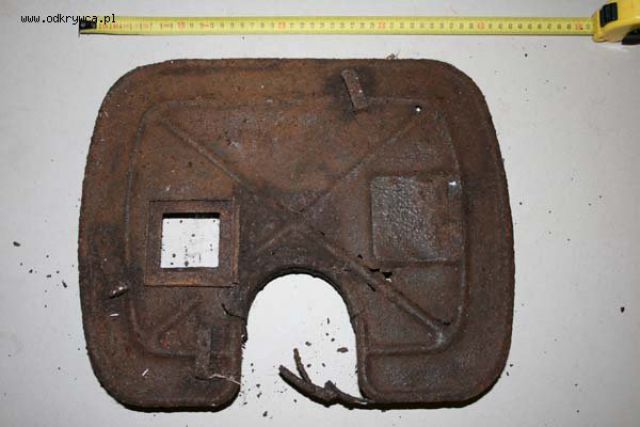

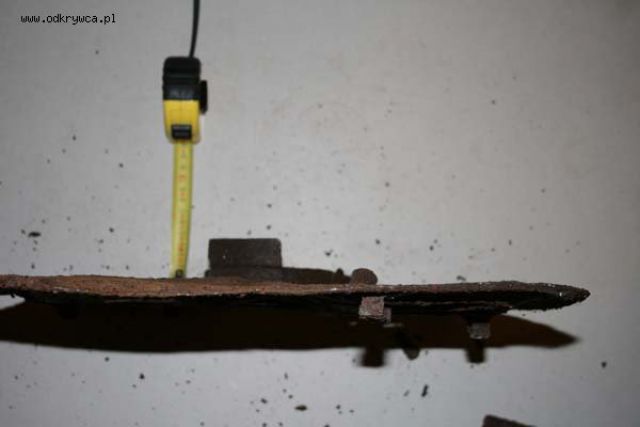

Blacha na oko jedynka, zapięcie to stalowa taśma owijana wokół rury i zapinana na zatrzask

[R51]

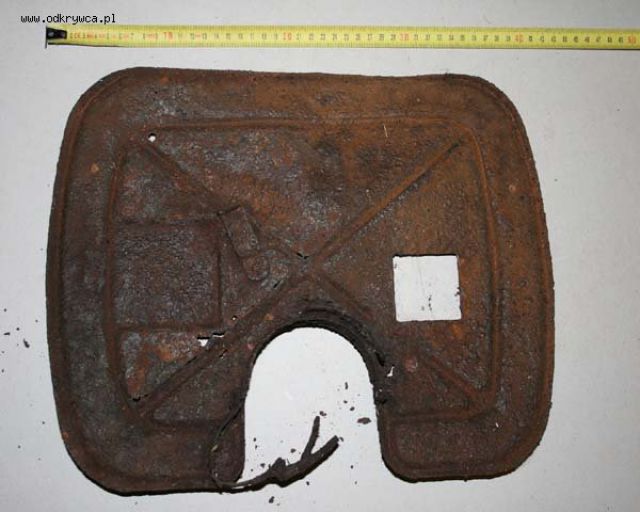

Jeszcze jedno zdjęcie z góry

[kloki]

Dzięki R51 za fatygę :)

Czy ta taśma z zatrzaskiem zapewnia stabilność płycie? nie ma dodatkowych zabezpieczeń? Chodzi o to, żeby tarcza nie obkręcała się wokół rury, bo pewnie swoją wagę ma.

[ostwid]

masz meila o de mnie.
Ostwid

[Stadler]

Ta płyta waży tyle co nic.
To nie jest płyta pancerna. Jej zadaniem było zabezpieczać strzelca przed działaniem gazów prochowych... zrobiona z cienkiej blachy...

[kloki]

Czyli dobrze wykonany zacisk powinien załatwić sprawę

[kloki]

R51 czy mógłbyś jeszcze zmierzyć szerokość i długość całej tarczy? Jest to inny model niż ten prezentowany przez ostwida

[kloki]

wiem, że długość to 400mm., taka sama, ale nie jestem pewien co do szerokości. Po przeskalowaniu zdjęć wychodzą duże różnice.

[kloki]

Szerokość wychodzi 330 mm, na wszystkich pozyskanych i przeskalowanych przeze mnie zdjeciach, takze chyba taka powinna byc?

P.S.
Przepraszam z góry administratora za pisanie postu za postem, ale wykonuję wszystkie prace i pomiary na bieżąco, także pisze od razu o wszelkich wątpliwościach.

[kloki]

R51 czy mógłbyś pomóc jeszcze raz i sprawdzić szerokość osłony?

[R51]

40,5 cm na 33 cm
Prawdę mówiąc nigdy nie trzymałem w ręku innego rodzaju tarczy niż ta, którą prezentuję.
Pozdrawiam

[kloki]

Dzięki wielkie, czyli wszystko się zgadza.
