Wymiary MG34

[nowickiwh]

Witam kolegów

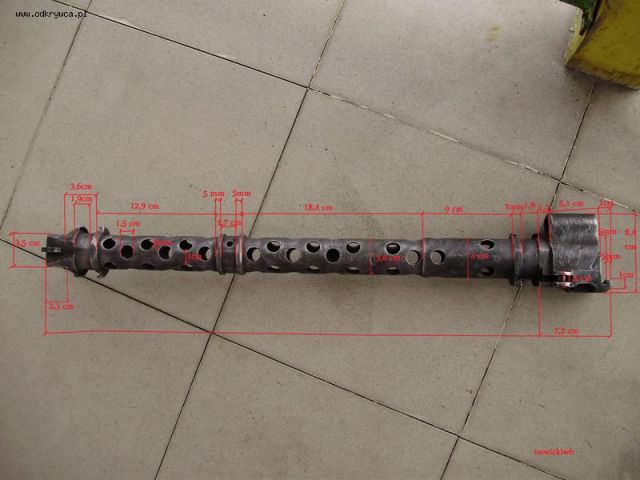

Wiem że dużym problemem jest dostać wymiary mg. Dla tego poświęciłem chwile by każdemu pomuc choć trochę.

[nowickiwh]

Ps. resztę części będę podawał stopniowo z ich nabywaniem :)

[kurkow]

dzięki wielkie ;)

[Mr Bad]

Ja również dołączam się do próśb i podziękowań :)
Tylko te fotki mogły być większe, bo wymiarów nie widać :)
No i bardziej fachowo byłoby podawać wymiary w milimetrach.
Ale ogólnie jest OK! Tak trzymać! :)

[nowickiwh]

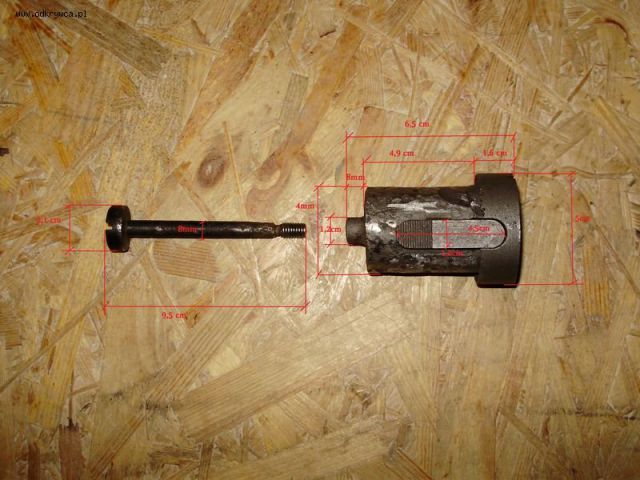

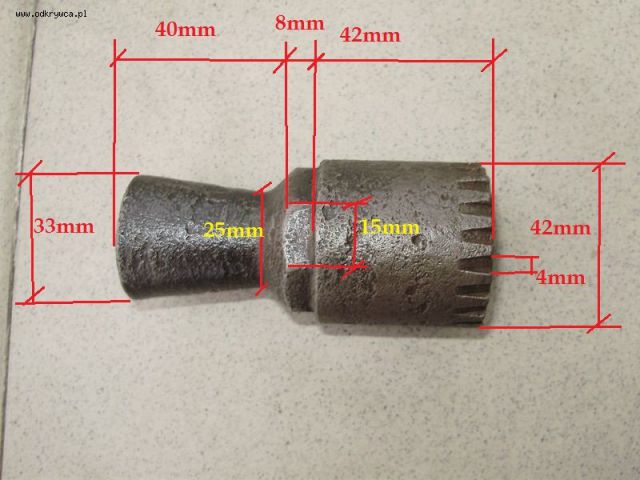

następny zwymiarowany przedmiot, tym razem dzwonek kolby ze śrubą

[nowickiwh]

wkradł sie mały błąd całkowita długość dzwonu z końcówką do wkręcania śruby to 7,3cm a bez końcówki 6,5cm jak jest napisane

[nowickiwh]

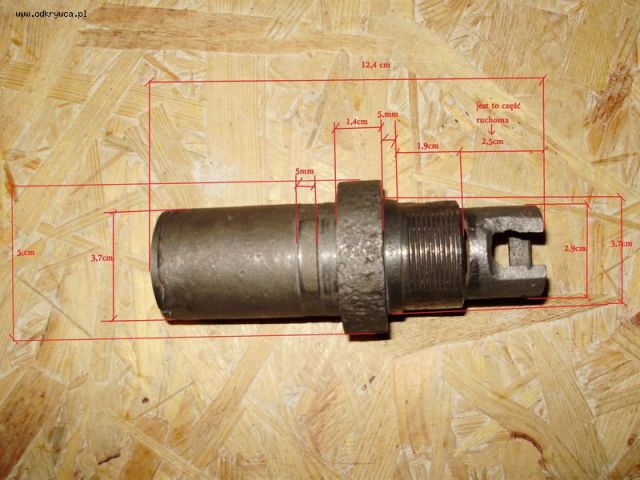

zwymiarowany amortyzator montowany do kielicha kolby

[cairo1]

podawaj wymiary tylko w milimetrach, bledow jest wiecej

[Slajmi130]

No panie nowicki, szacun za pomoc

[nowickiwh]

Miło mi jeżeli będziecie potrzebować większe zdj. to piszczcie na priv. a podeśle na pewno. Co do wymiarowania to staram się jak mogę. Mogą zdażyć się niedociągnięcia ale staram sie aby było ich jak najmniej. Co do mm " to każdy wie, że cyfra po przecinku to milimetry więc rużnice mogą być minimalne.
Pozdrawiam

[Slajmi130]

Ale w ogóle nie przejmuj się wszystko jest jasne i czytelne, jakby co to czekam na dalsze zdjęcia. To są konkrety. Jeszcze raz dzięki

[nowickiwh]

Witam po przerwie :D

wymiary gwizdka w mm :)

[nowickiwh]

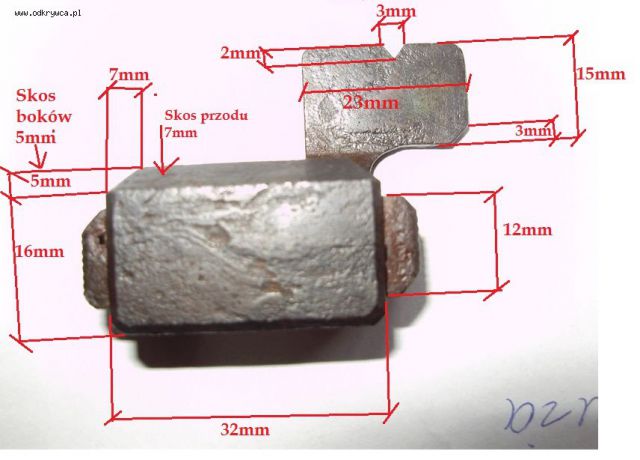

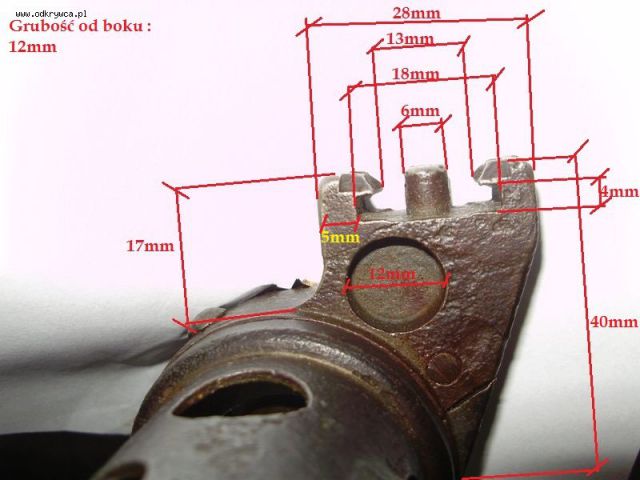

wymiary przedniego celownika oraz blokady gwizdka

[nowickiwh]

wymiary podstawy celownika przeciwlotniczego

[nowickiwh]

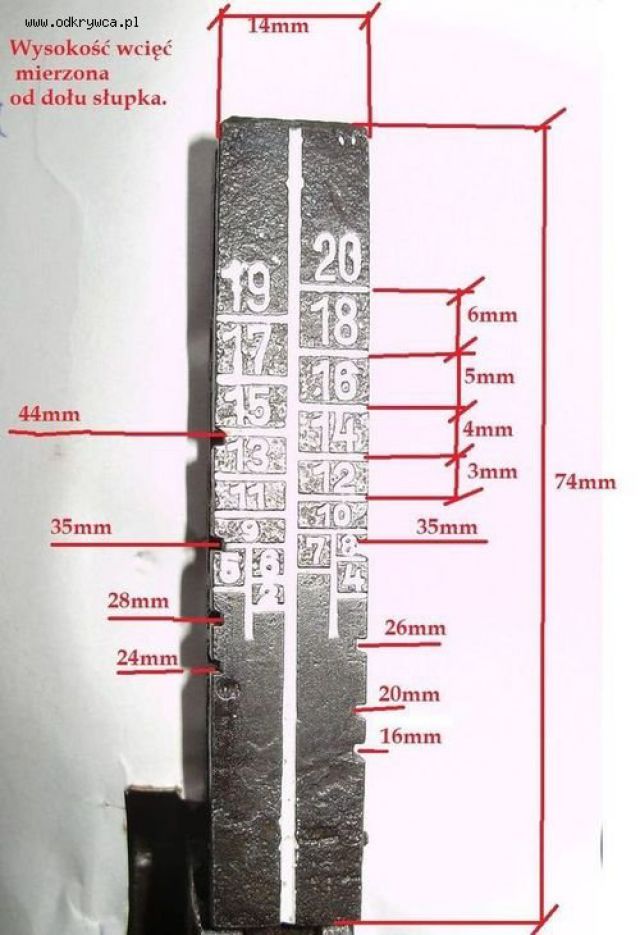

wymiary tylnego celownika

[nowickiwh]

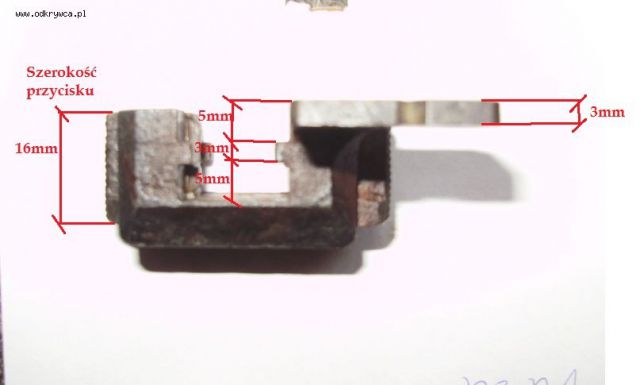

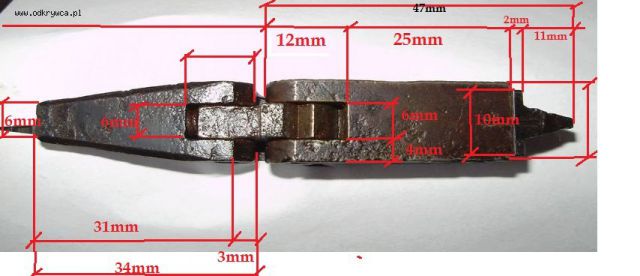

wymiary suwaka tylnego celownika zdj. przodu

[nowickiwh]

wymiary suwaka tylnego celownika zdj. 2 od góry

[nowickiwh]

wymiary komory zamkowej zdj.1 od góry

PS. Komora pozbawiona cech bojowych przez mechaniczne uszkodzenie. Nie podlega ustawie o broni i amunicji...

[traf70]

Dzięki za wymiary!
mam pytanie: czy podstawa składanej muchy i blokady gwizdka nie jest integralną częścią chłodnicy i można ją zdemontować?

[nowickiwh]

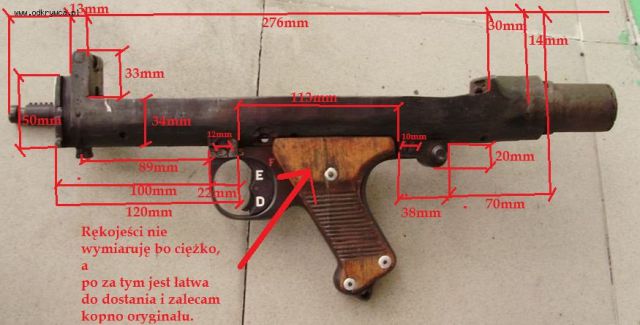

wymiary komory zamkowej zdj.2 od boku - lewa strona

PS. Komora pozbawiona cech bojowych przez mechaniczne uszkodzenie. Nie podlega ustawie o broni i amunicji...

[nowickiwh]

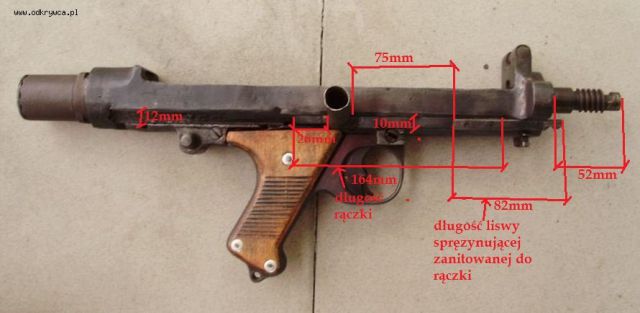

wymiary komory zamkowej zdj.3 od boku - prawa strona

PS. Komora pozbawiona cech bojowych przez mechaniczne uszkodzenie. Nie podlega ustawie o broni i amunicji...

[nowickiwh]

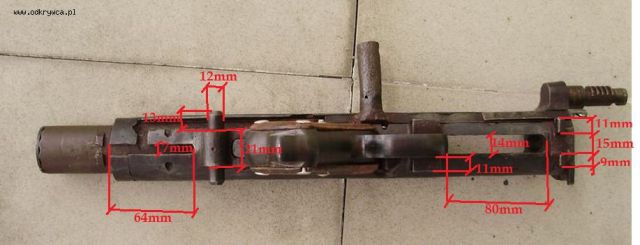

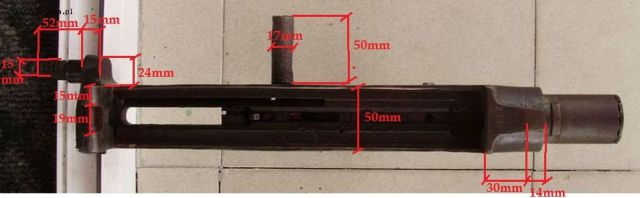

wymiary komory zamkowej zdj.4 od spodu

PS. Komora pozbawiona cech bojowych przez mechaniczne uszkodzenie. Nie podlega ustawie o broni i amunicji...

[tatar]

Mam do Pana wielką prośbę,czy mógł by pan wrzucić te zdjęcia z wymiarami, w większej rozdzielczości na jakiś serwer.Niektórych wymiarów nie można odczytać.A były by bardzo pomocne w tworzeniu planów technicznych MG-34,które tworzymy na naszym forum Jedendojednego.

[Slajmi130]

Przyłączam się do prośby tatara

[groszek37]

tatar, a kiedy skończycie plany techniczne, to dasz link??
