Polski Vickers Mk. E Typ B

[matchias]

Witam

Pierwszy post i od razu prośba.

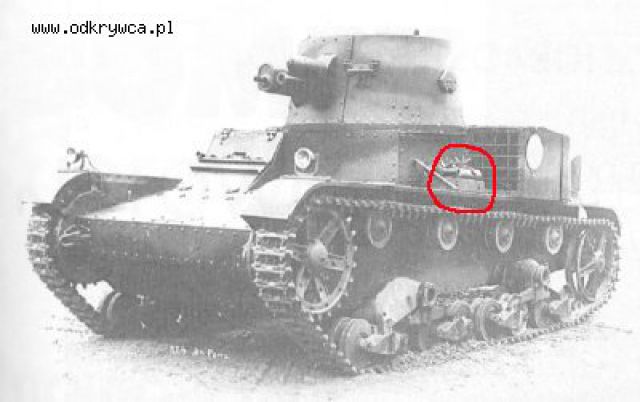

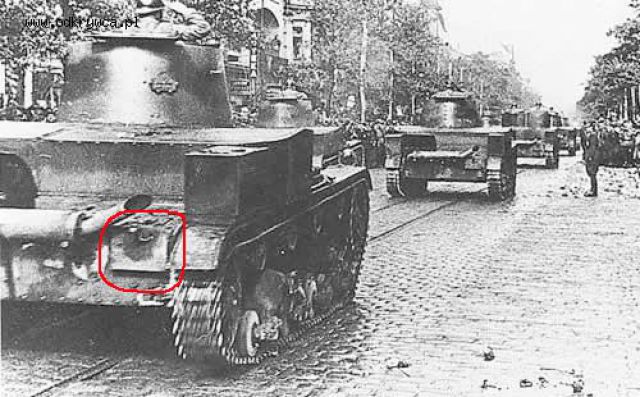

Ma ktoś może (i byłby tak uprzejmy podzielić się) rysunki bądź zdjęcia w wyższej rozdzielczości elementu zaznaczonego na czerwono.
Buduję wirtualny model polskiego vickersa, z tych kilku pikseli nie jestem w stanie określić rzeczywistego kształtu pewnych elementów.

Pozdrawiam i z góry dziękuje

[matchias]

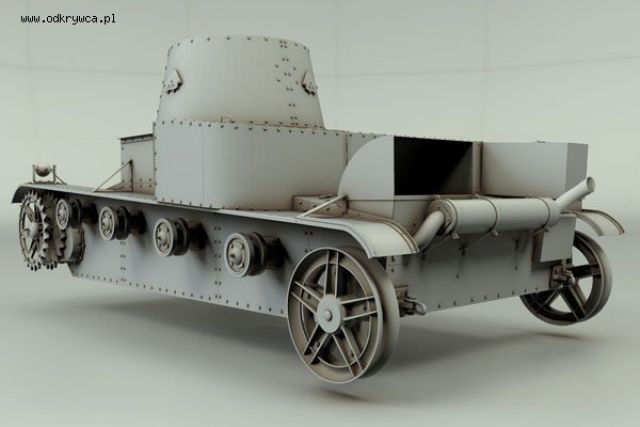

I kolejny element, jeśli ktoś miałby jeszcze zdjęcia bądź rysunki elementu napinającego gąsienice też byłbym wdzięczny.
Pozdrawiam

[matchias]

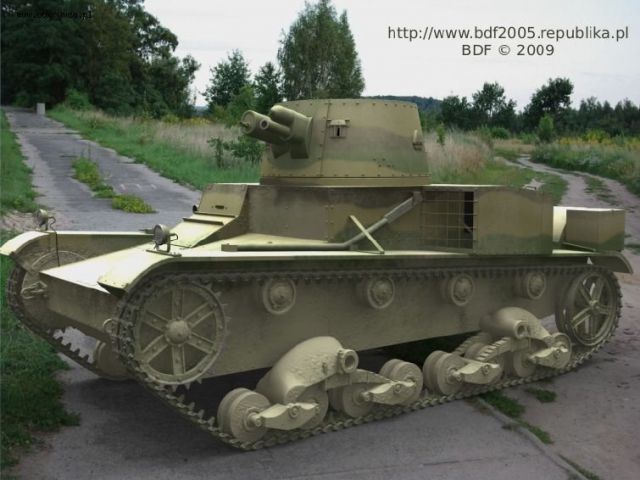

A tak wygląda mój wirtualny Vickers

[kubelek86]

A kolega zna to?:

http://bdf2005.republika.pl/html/wojska_ladowe.html

http://www.youtube.com/user/BDFilms2005
http://www.youtube.com/watch?v=I6OmnkGa7p8&feature=related

[radett]

Ładne prezentacje i śliczne opracowanie wirtualne vicka. Niestety jak dotąd brak jest odpowiedzi na zadane przez matchiasa pytania (sam jestem zainteresowany odpowiedziami) Może więc ktoś z obeznanych z tematem udzieliłby wiążącej informacji????

[matchias]

Dzięki kubelek za linki, ciekawa stronka.

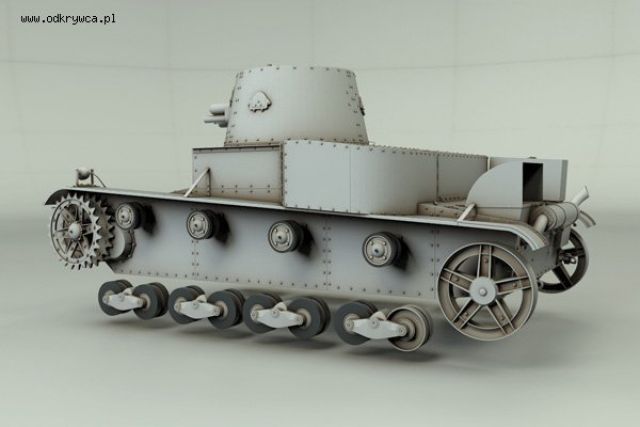

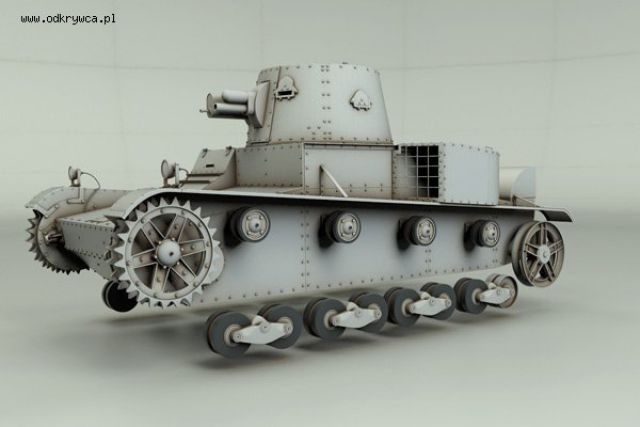

Inne ujęcie mojego Vickersa:

[meserek]

Matchias, widzę już mały błąd w Twoim Vickersie - zmień wizjer, który znajduje się obok działka.

[matchias]

meserek, wizjer zmienię jak tylko znajdę fotkę bądź rysunki pozwalającę dokładnie określić jego kształt.
A czy tak do końca jest to błąd ?

[radett]

Jest to błąd, o ile to ma być wizualizacja POLSKIEGO Vicka. Poszukaj na forum wątku o Vicku w dziale WP II RP - tam jest stosowne zdjęcie, nawet wymarzone do tego problemu. Masz już może wiedzę co do tego elementu z tyłu???
PZDR

[matchias]

Radett kurcze nie mogę znaleźć wątku, o którym piszesz, a co do tego elementu z tyłu to nadal nie wiem co to jest.

[radett]

jest , wystarczy troszkę poszperać.
http://odkrywca-online.pl/vickers-e,132388.html#132388
jak rozwiązałeś mocowanie tłumika?
masz już skończoną wieżę od góry?

[radett]

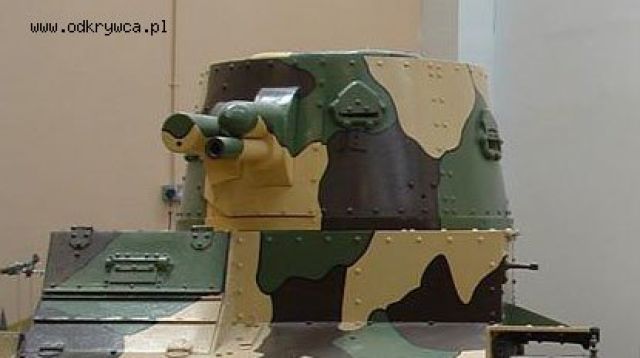

widzę że masz fotkę (fotki?) egzemplarza z muzeum w angli. Czy są to te ogólnodostępne z netu czy może byłeś tam osobiście????

[matchias]

redett fotkę znalazłem w necie,
Dzięki za linka, jakoś wcześniej na niego nie natrafiłem.

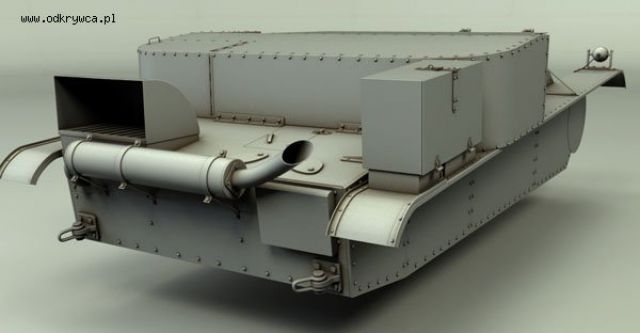

Mocowanie tłumika

[matchias]

z drugiej strony

[matchias]

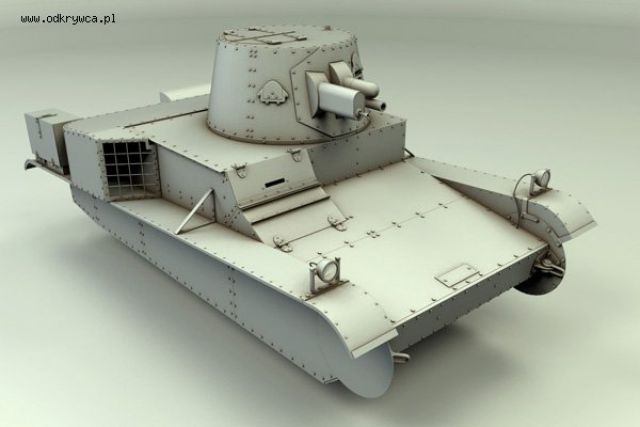

i wieża lekko z góry

[radett]

dzięki
właz w wieży musisz zmienić

[matchias]

oj tym razem chyba nie masz racji

[meserek]

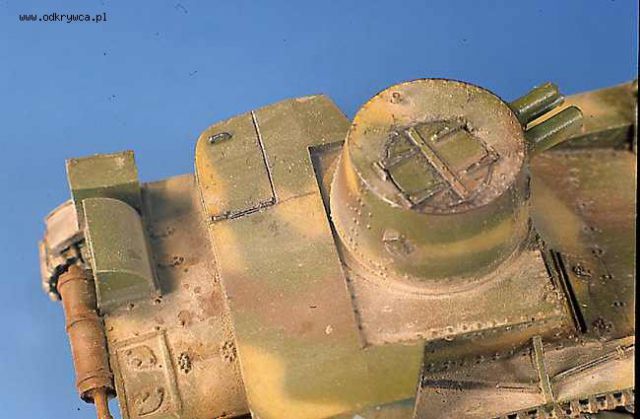

Oj ma racje, właz wyglądał tak:
http://img.audiovis.nac.gov.pl/PIC/PIC_1-W-311-3.jpg

[matchias]

No to mnie chłopaki załamaliście

[radett]

No właśnie, life is brutal niestety......
Sam borykam się tym problemem

[matchias]

Trudno trzeba będzie poprawić, ale dzięki za zwrócenie uwagi,

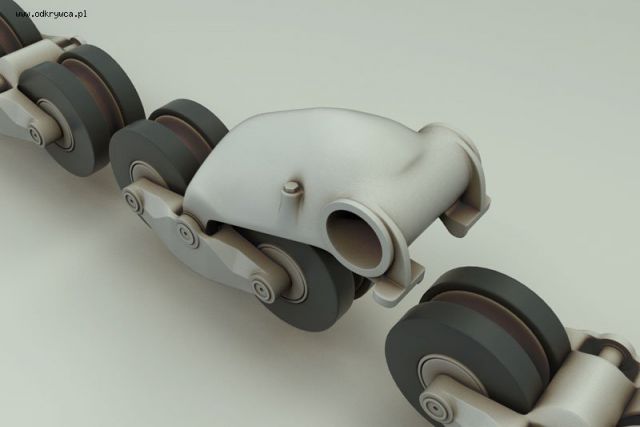

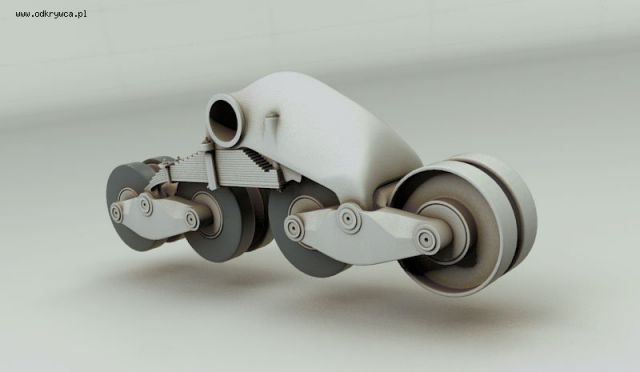

Tymczasem żółwik, jeszcze niekompletny i w niewłaściwym miejscu ale bryłę juz widać

[matchias]

i z drugiej strony

[radett]

zapodawaj resztę .. :)
Fajnie to wygląda.

Wydaje mi się że ta płyta z tyłu to zwykły kawał blachy służący do tego aby tam umieścić nr aktyczny" pojazdu. Dzieki temu był wystarczająco czytelny. Zamocowana dość solidnie przetrwała nawet jak już nie umieszczano numerów aktycznych" pojazdów.
Mam wrażenie że skrzynki narzędziowe nie były jednakowe. Na prawej burcie skrzynka wydaje się być większa niz ta na lewej.

[matchias]

radett dzięki.

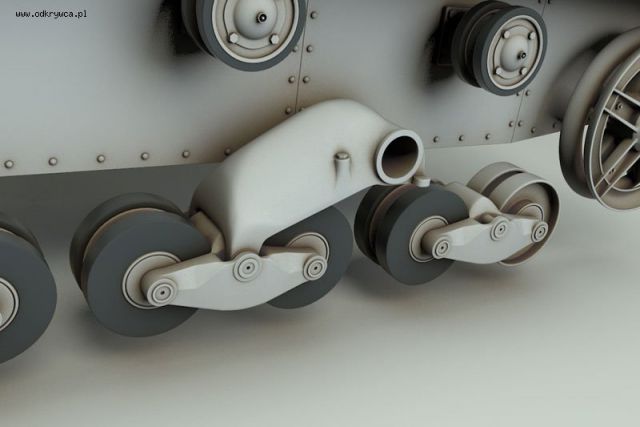

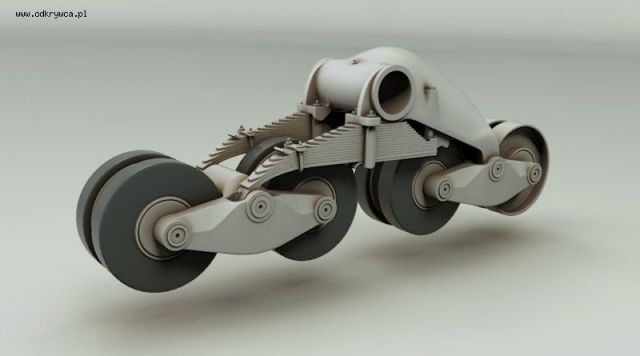

kompletny wózek

[matchias]

jeszcze raz
