Budowa cewki do wykrywacza typu PI

[XaXers]

Jestem zielony i nie wiem nic na temat budowy cewek.
Chciałbym zrobić cewkę niezbyt skomplikowaną.
Mam zamiar szukać łusek a także innych militariów.
Zapomniałem mam wykrywacz jabel j-256.

[BRAT_MIH]

Bierzesz pleksę grubości jakieś kilka milimetrów, w boku nacinasz ladnie równy rowek, w nim układasz zwoje drutu, zalewasz np klejem na gorąco. Łączysz dwie końcóki drutu z kable - tu tez dwa rdzenie. Całość obwijasz szczelnie taśmą, chroni przed brudem i ochrania pleksę. Uchwyty do kija i gra. Ja tak miałem i działa do dzisiaj chyba z 6 lat.

[Benigsen]

Możesz zrobić cewkę jak opisał BRAT_MIH,lub można zrobić inaczej:bierzesz garnek o średnicy 30cm ,nawijasz na garnek 17 zwojów drutu miedzianego,lakierowanego 0,7mm,obojętnie czy nawijasz w prawo czy w lewo,zdejmujesz nawiniętą cewkę z garnka i obwiązujesz mocno taśmą bawełnianą,możesz obwiązać czymś innym jeżeli nie masz taśmy bawełnianej(aby nie było metalowe),bierzesz żywicę,utwardzacz do żywicy,pędzel(zamiast żywicy może być lakier bezbarwny nitro),na podłogę kładziesz papier,bądź jakąś starą gazetę,żeby nie robić bałaganu,robisz haczyk z jakiegoś drutu(obojętnie jakiego) aby po powleczeniu żywicą cewki(bądź lakierem )zawiesić cewkę na tym haczyku aby cewka podczas schnięcia nie stykała się z niczym(oprócz haczyka)następnie nakładasz jakieś rękawice aby nie upaprać sobie rąk,do słoika wlewasz trochę(ok 100 g.) żywicy(jeśli zdecydowałeś się na nią),do żywicy dodajesz utwardzacz(według instrukcji),mieszasz żywicę z utwardzaczem,do jednej łapy bierzesz cewkę,do drugiej pędzel i nanosisz pędzlem żywicę na cewkę nad starą gazetą,po naniesieniu żywicy na cewkę wieszasz cewkę na haczyku do wyschnięcia(w przypadku żywicy wystarczy 2 godz.),(w przypadku lakieru najlepiej 24 godz.),po wyschnięciu cewki zeskrobujesz lakier z końcówek drutu,bierzesz lutownicę,kalafonię,cynę,pobielasz 2 końcówki drutu,bierzesz taśmę izolacyjną(najlepiej szeroką)i obwijasz tą taśmą cewkę,następnie przylutowujesz kabel ekranowany do tych dwóch końcówek drutu które wcześniej pobieliłeś,oddzielasz od siebie te dwie końcówki,tak aby nie było zwarcia,obwijasz taśmą izolacyjną przylutowany kabel i gotowe,robisz jakiś uchwyt do cewki według swojego pomysłu,łączysz kabel od cewki z elektroniką wykrywacza i gotowe.Generalnie cewki można robić na wiele sposobów,ja zrobiłem bardzo wiele cewek do wykrywaczy,i gdybym je robił i sprzedawał,pewnie byłbym bogaty,ta cewka jest bardzo prosta do zrobienia,tylko opis jest długi(łopatologiczny),prędzej bym zrobił cewkę niż to napisałem.gdybyś miał jakieś problemy to pisz,zawsze ktoś ci pomoże.

[XaXers]

Bardzo wam dziękuję i zwracam się jeszcze jednym pytaniem czy jak będzie zwarcie(źle zrobię cewkę) nic się dla jabla nie stanie

[zebu74]

Witam,Ja też kilka lat temu składałem sobie jabla,który słuzy mi do dzisiaj z powodzeniem.Nie będe się rozwodził nad budową cewki,zresztą już wyżej zostało to opisane z nawiązką.Cewkę trzeba obudować a gdy nie ma się org.obudowy to można kombinować na różne sposoby.Moim było wykorzystanie podstawy od monitora po małej przeróbce i jak dotąd świetnie się ten patent sprawdza :-)pzdr

[Benigsen]

Do XaXers :Tutaj masz wszystko o Jablu http://www.exploracja.cyberdusk.pl/phpbb2/viewforum.php?f=43&sid=d4a762de70c7d6ae27c25e3f137893c8 Poczytaj sobie,jeśli chcesz.Co do zwarcia w cewce to zanim podłączysz cewkę do Jabla najpierw sprawdź multimetrem,albo jakimś omomierzem,czy nie masz zwarcia,cewka powinna mieć opór ok.0,8 oma,max.1,5 oma,sprawdzaj cewkę z kablem nie podłączoną do Jabla,jeżeli omomierz będzie wskazywał 0" to masz zwarcie,jeżeli,8 do 1,5 oma "to wszystko w porządku,mam nadzieję że wiesz jak to zrobić,bo prościej wytłumaczyć nie umiem.Co do cewek w Jablu,to można wykonać cewki o dowolnej średnicy,większej lub mniejszej(większa średnica=większy zasięg,ale zmniejsza się czułość na małe przedmioty),(mniejsza średnica=mniejszy zasięg,ale zwiększa się czułość na małe przedmioty),z cewką o średn.30cm masz zasięg max.na duże przedmioty w powietrzu ok.110cm,z cewką o średn.60cm masz zasięg max.na duże przedmioty w powietrzu ok.160cm,gdybyś chciał zrobić cewkę o średn.60cm,to daj znać,wytłumaczę (łopatologicznie),jeżeli nie masz drutu 0,7mm,cewkę można nawinąć drutem o innej średnicy(efekty będą takie same jak po nawinięciu drutem 0,7mm,zmieni się tylko ilość zwojów do nawinięcia i nieznacznie opór i indukcyjność),wtedy daj znać jakiej dokładnie średnicy masz drut (łącznie z warstwą lakieru),a ja ci wytłumaczę jak masz zrobić cewkę. Do zebu74:Nieźle wykombinowałeś,dobry pomysł,trzeba wykorzystywać to co akurat ma się pod ręką i żeby koszt był niski,ciekawi mnie jakiej średnicy jest ta sonda na zdjęciu? Pozdrawiam.

[XaXers]

Mam znajomego elektryka sprzętu ma dużo więc może się jeszcze multimetr znajdzie. Dziękuję wam wszystkim za pomoc.Jak będę miał więcej pytań napiszę.

[zebu74]

Srednica zwoju to ok.20cm,ilości zwojów już niestety nie pamiętam ale dosć sporo.Nie mam teraz dostępu do wewnątrz bo spodni dekiel zgrzany jest na gorąco z górną obudową na stałe w celu zapewnienia szczelnosci.pzdr

[XaXers]

Mam program do tego ile zwoi jaka indukcyjność itp.

[Benigsen]

Do zebu74:Przy takiej średnicy cewki Jabelek dobrze ci łapie małe przedmioty,ja mam do swojego Jabla 3 cewki wymienne o średnicach:15cm,30cm,60cm i dodatkowo cewkę nawiniętą na krzyżaku(dwie listewki na krzyż),długość listewek to 1m,po skrzyżowaniu,cewka tworzy kwadrat o bokach 70cm każdy,zasięg takiej cewki jest bardzo duży ,ponad 2m. Do XaXers:Ten program to CPW 15,to podstawa przy projektowaniu cewek,widzę że myślisz i zależy ci na zrobieniu Jabelka a to bardzo dobrze,na pewno poradzisz sobie.Powodzenia.Pozdrowienia dla obu panów.

[Schivelbein]

A jaka cewka do Jabla jest przyzwoita na monetki??? jaka średnica???

[sławek1989]

Tak jak wyżej czyli około 15 cm.

[Schivelbein]

Dzięki Sławomirze za odpowiedź.

[Schivelbein]

Jaki będzie zasięg na monetki przy cewce 15cm ???
Wiem że to zależy też od sprzętu ale tak około ile cm???

[Benigsen]

Do Schivelbein:Zasięg max.na monetki przy cewce o średn.15cm będzie wynosił ok.10cm,czyli niewiele,ale za to czułość wzrośnie,będziesz musiał kopać każdy sygnał,w zaśmieconym terenie co chwilę Jabelek będzie piszczał,a ty będziesz musiał wszystko kopać bo nie wiadomo który sygnał okaże się monetą,niestety największą wadą Jabelka jest brak dyskryminacji,jak już zapewne wiesz,Jabelek nie nadaje się więc na monety,ale na upartego można ich szukać,kto co woli.Pozdr.

[samulb]

Benigsen,to czy można przyjąć, że im większa cewka w jablu to tak jakby naturalna dyskryminacja? Jeśli tak to przy jakiej nie widzi gwoździ i drucików?

[Benigsen]

Do samulb:Tak,można przyjąć,że im większa cewka,tym Jabelek nie będzie widział "gwoździ i drucików,ale także monet i innej drobnicy,będzie za to widział" duże przedmioty,Jabelek nie będzie widział"drobnicy przy cewce o średn.60cm i większej.

[Twetty]

Witam

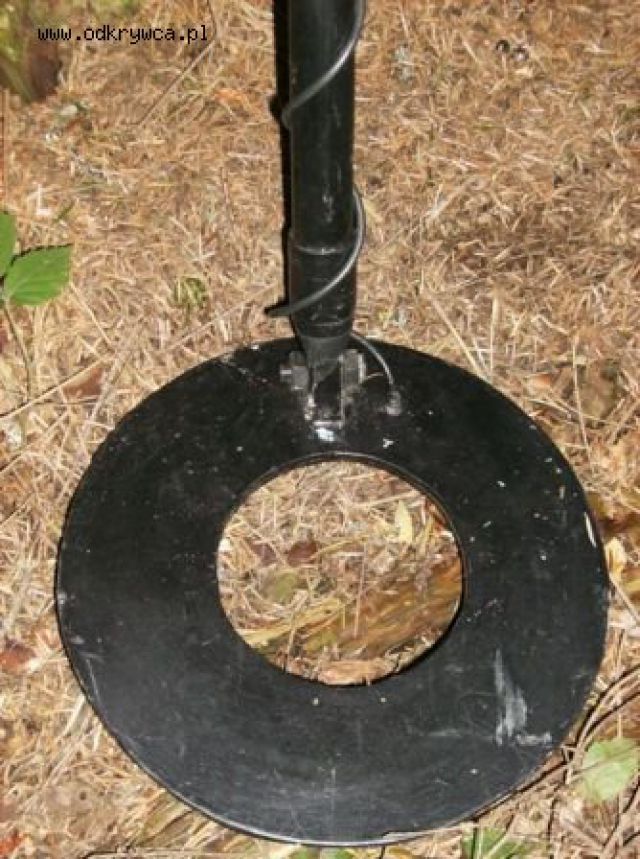

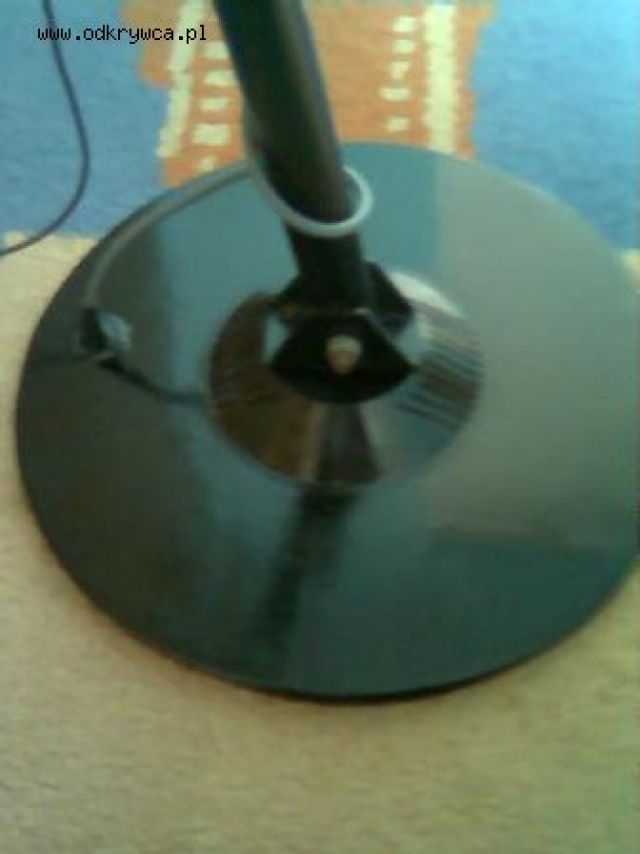

a oto moje rozwiązanie sondy: cewkę (25cm) nawiniętą i zaimpregnowaną lakierem wkleiłem pomiędzy dwa stare winyle, wewnątrz dodatkowo wkleiłem dla wypełnienia sparsowany żelazkiem przez papier styropian (Uwaga opary bardzo szkodliwe) środek wycięty dla zmniejszenia masy sondy, boki wypełniłem żywicą epoksydową. Mozna zastosować szpachlę samochodową itp.Uchwyt z dostępnych materiałów w tym przypadku końcówka szczelinowa od odkurzacza odpowiednio wycięta.Przewód dołączony na stałe, solidnie wklejony tak aby całość była wodoszczelna. Sondę pomalowałem czarną farbą renowacyjną. Jako śrubę polecam zastosować plastikową śrubę do mocowania deski klozetowej.Sonda jest sztywna, lekka i odporna na trudne warunki leśne.

[Twetty]

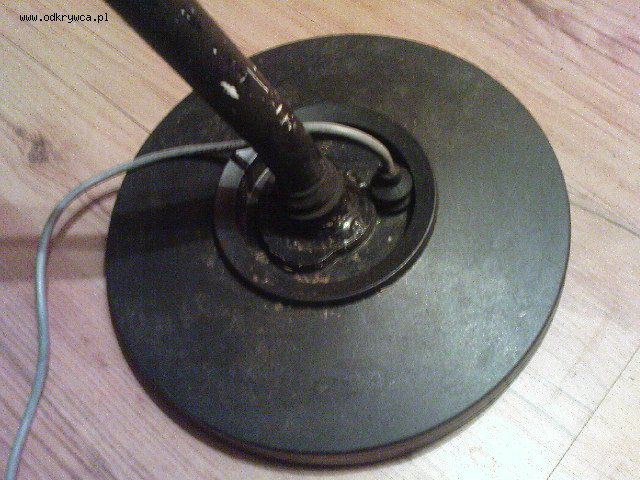

A tu inne rozwiązanie, wykożystałem dwie identyczne pokrywy tylne od starego Neptuna. Uchwyt do rurki wygięty z grubego plastiku.

[Benigsen]

Twetty:Bardzo fajne sondy wykonałeś,i co najważniejsze tanim kosztem,musiałeś się trochę narobić,bo żeby wykonać takie sondy,musiałeś poświęcić sporo czasu,ale jak widać robota nie poszła na marne.Jeśli mógłbyś to napisz jeszcze o jakiej średn.drutem nawinąłeś cewkę i ile dałeś zwojów tegoż drutu,może ktoś będzie chciał wykonać taką,lub podobną sondę,a to by mu pomogło w robocie.

[Twetty]

Tak to prawda to wszystko zajęło mi sporo czasu ale warto go poświęcic jak sie nie chce mieć kłopotów w trakcie poszukiwań.
Co do drutu to najlepiej użyć DNE 0.6mm wtedy cewka ma najlepsze zasięgi, a jeżeli chodzi o średnicę to 25cm beż kombinowania. Jak solidnie wykonasz układ i dasz dobre zasilanie, najlepiej 12V będzie działać dobrze. Jak jestes troche zielony w temacie elektroniki to rób wszystko zgodnie z opisem i dokładnie.

[Benigsen]

Nie jestem zielony" z elektroniki,po prostu interesują mnie różne konstrukcje Jaboli,może wymyślę coś nowego.Jabel - 267 działa z cewkami o indukcyjności od 350uH do 400uH i rezystancji 0,8 do 1,5 om to są optymalne parametry.
Cewka o indukcyjności 400uH pracuje w rezonansie i ma najlepsze parametry czyli zasięgi - to jej zalety.
Ale ma i wady dużą podatność na zakłócenia
Aby zminimalizować wpływ pojemności pasożytniczych i gromadzenie ładunków elektrostatycznych muszą być użyte odpowiednie materiały do jej budowy.
* Nie używać żywic *- posiadają duże możliwości do gromadzenia pojemności. Cewkę owinąć taśmą izolacyjną
* bawełnianą* i całość zalakierować.
Cewka musi być dobrze związana aby pojemności między zwojowe były jak najmniejsze.
Kabel łączący cewkę z pudełkiem Jabla musi być jak najkrótszy i może mieć tylko kilka zwojów nawiniętych na stelaż,żeby nie tworzył dodatkowej cewki.
Stelaż od cewki musi być z rurki plastikowej np:od spłuczki 32mm.
Mniej kłopotu sprawia cewka o indukcyjności 350uH - 380uH
jest trochę mniej czuła ale to nie są duże różnice, jest mniej wrażliwa na pojemności pasożytnicze i ładunki elektrostatyczne.
..

[XaXers]

Wczoraj kupiłem nową baterię 9v i poszedłem z bratem na wykopki i w tym problem bateria trzymała 1h a cewka wykrywała szynę kolejową z odległości 30cm coś z jablem nie tak czy może wina zasilania. Proszę powiedzcie co to może być i jak temu zaradzić.

[szelo107]

można coś takiego dorobić do kanarka 250.może polepszy głebokość jak myślicie.

[XaXers]

szelo107 wczoraj na Raniewo poszliśmy z bratem dużo puszek po konserwach złom PKP szkoda że bateria<nowa>i zapasowa padła. Nic z militarnych rzeczy nie wyskoczyło. Chyba jabel mrozu nie wytrzymał a w dodatku linie PKP to wszystko powoduję zakłócenia jak będzie temp +10 to wrócę tam tylko pójdę trochę dalej bo już się okopy zaczynały.
