cewka koszykowa

[wino39]

jak wyygląda owa cewka??

[Schivelbein]

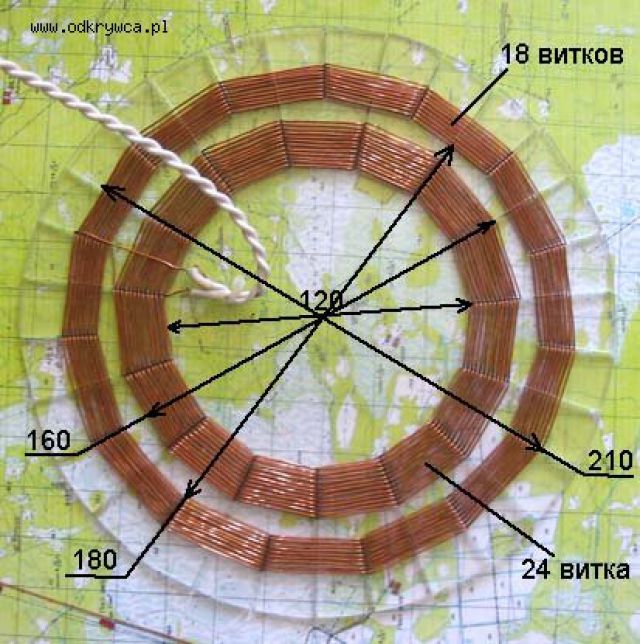

Prosze

[Schivelbein]

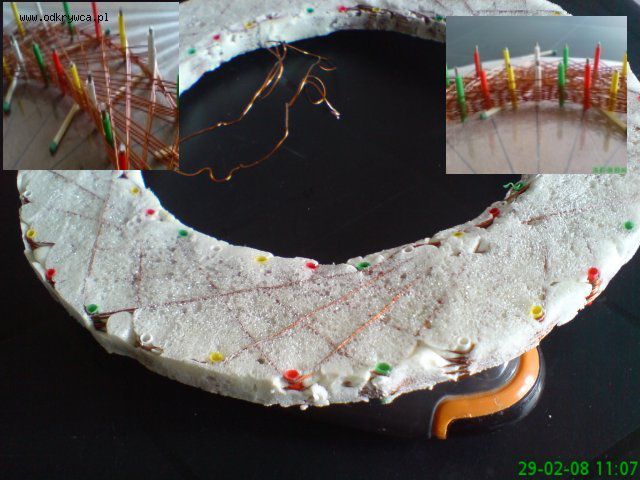

2 To oczywiście jeszcze bez opakowania"

[Schivelbein]

A w jablu to niby nic ta cewka nie daje.

Pozdrawiam i szczęśliwego Nowego Roku

[wino39]

dzieki schivelbein szczęśliwego nowego roku pzdr

[Brzęczyszczykiewicz]

Ja nawet nie wiem, skąd pomysł żeby coś takiego zrobić?

[Schivelbein]

Od ruskich.

[Brzęczyszczykiewicz]

Bardziej interesują mnie podstawy teoretyczne do czegoś takiego. Mnie nie przychodzą do głowy jakiekolwiek efekty, inne niż śladowe - bez znaczenia.

[Schivelbein]

Ja sie na tym nie znam ale jak dobrze zkorzystasz z google albo poszukasz na innym forum to może coś na ten temat znajdziesz.

Pozdrawiam

[mrand]

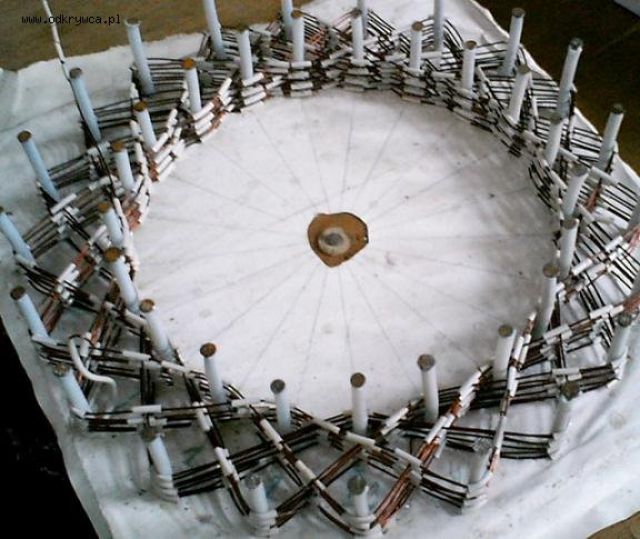

Typowa cewka koszykowa to cewka przeplatana (stąd pewnie jej nazwa). Jeśli uda mi się umieścić obrazek pokażę taką obok. Ta na zjęciach jest tzw. cewką Lorenza. Rzecz w tym aby obniżyć pojemność własną uzwojeń i mozliwie najbardziej skrócić odpowiedź cewki na pobudzenie impulsem. Nie jedyny to sposób, ale ważny. Zabieg taki jest konieczny gdy mamy zamiar próbkowć przy opóźnieniach mniejszych niż 10us. W jablu gdzie Delay Time jest ok. 40us pójdzie każda w miarę prawidłowo nawinięta cewka. Nie ma ŻADNYCH, nawet najmniejszych powodów sprawiać Jablowi taką sondę. Nic się nie zyskuje. To naprawdę strata czasu, no chyba, że ktoś się lubi bawić. W żadnym ze znanych mi rozwiązań komercyjnych nie stosuje się tego rodzaju cewek. Potrzebną jakość osiąga się raczej stosując specjalistyczne materiały. Pozdrawiam
Mrand

[Brzęczyszczykiewicz]

Ta cewka koszykowa" to bardzo dziwny zabieg. Bardziej działający na wyobraźnię niż na elektrony. Indukcyjność cewki silnie maleje wraz ze wzrostem jej grubości i szerokości uzwojenia. Dla uzyskania tego samego efekty wystarczyłoby... odrobinę zmniejszyć liczbę zwojów i dać między warstwy drutu dodatkową przekładkę w postaci choćby taśmy izolacyjnej, dla kilkukrotnego zmniejszenia pojemności :)
Kawał dobrej, nikomu nie potrzebnej roboty :)))
