przyrząd do mierzenia (prawdopodobnie podziałka transwersalna)

[dziedzio]

Witam
Jakiś czas temu znalazłem coś takiego. Według mojego rozeznania wygląda to na podziałkę transwersalną. Tylko jest jedno ale. Ale dotyczy mianowicie skali map 1:42000. I teraz pytanie do szerokiego grona. Czy Rosyjskie lub Radzieckie mapy sztabowe były w takiej skali tj. 1:42000. Proszę o id podziałki czy to jest na pewno podziałka transwersalna i z jakich lat może pochodzić. Może ktoś wypowie sie na temat sztabówek zza wschodniej miedzy. Z jednej strony na pewno jest to podziałka transwersalna, posiada dwie skale 1:5000 i 1:42000. Z drugiej strony jest coś czego nie potrafię rozszyfrować. A mianowicie wygląda jak ta nieszczęsna podziałka transwersalna, ale nie posiada żadnej przypisanej skali, za pomocą której możnaby wiedzieć na jakich mapach mierzyć odległości. Po drugie posiada sygnatury. Jeśli obrócimy do pionu tą linijkę", to na górze jest napisane cyrylicą CHORDOUGLOMER" a na samym dole 3-D (zmniejszone D w stos. do 3) AWIA (znaczek) PRIBOR", na samym dole jest napisane MOSKWA.
Pozdrawiam

[dziedzio]

Witam
Jakiś czas temu znalazłem coś takiego. Według mojego rozeznania wygląda to na podziałkę transwersalną. Tylko jest jedno ale. Ale dotyczy mianowicie skali map 1:42000. I teraz pytanie do szerokiego grona. Czy Rosyjskie lub Radzieckie mapy sztabowe były w takiej skali tj. 1:42000. Proszę o id podziałki czy to jest na pewno podziałka transwersalna i z jakich lat może pochodzić. Może ktoś wypowie sie na temat sztabówek zza wschodniej miedzy. Z jednej strony na pewno jest to podziałka transwersalna, posiada dwie skale 1:5000 i 1:42000. Z drugiej strony jest coś czego nie potrafię rozszyfrować. A mianowicie wygląda jak ta nieszczęsna podziałka transwersalna, ale nie posiada żadnej przypisanej skali, za pomocą której możnaby wiedzieć na jakich mapach mierzyć odległości. Po drugie posiada sygnatury. Jeśli obrócimy do pionu tą linijkę", to na górze jest napisane cyrylicą CHORDOUGLOMER" a na samym dole 3-D (zmniejszone D w stos. do 3) AWIA (znaczek) PRIBOR", na samym dole jest napisane MOSKWA.
Pozdrawiam

[dziedzio]

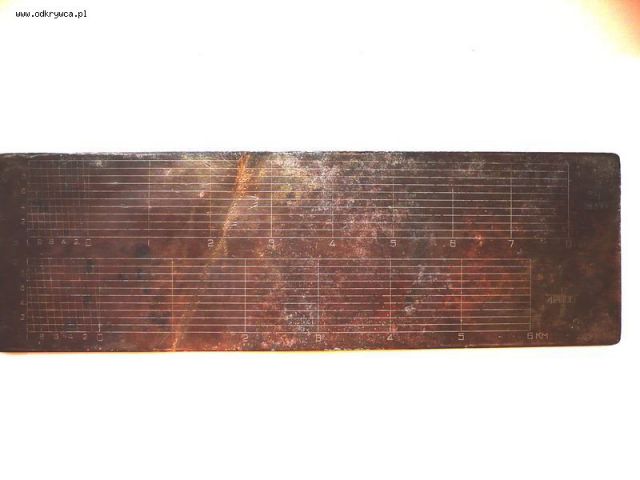

To druga strona.

[dziedzio]

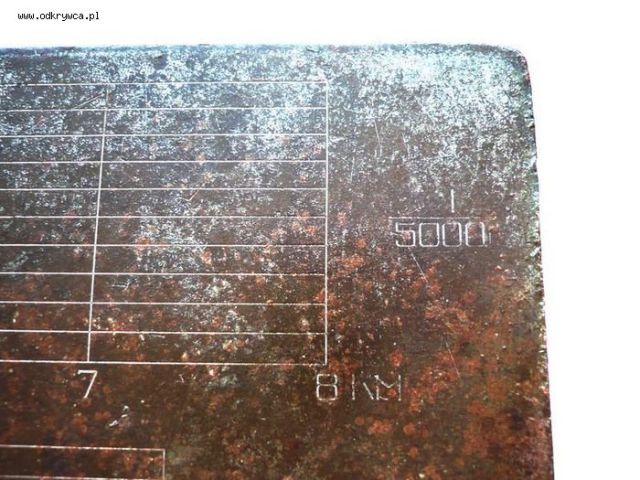

Podziałka transwersalna ze skalą 1:500

[dziedzio]

poprawka 1:5000

[dziedzio]

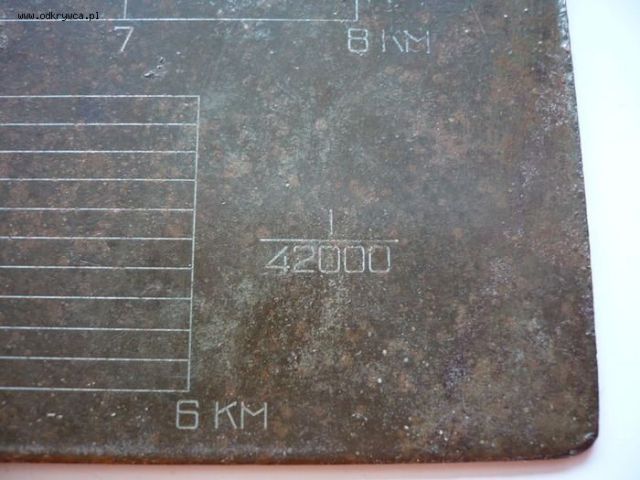

na tej samej stronie druga podziałka transwersalna 1:42000

[dziedzio]

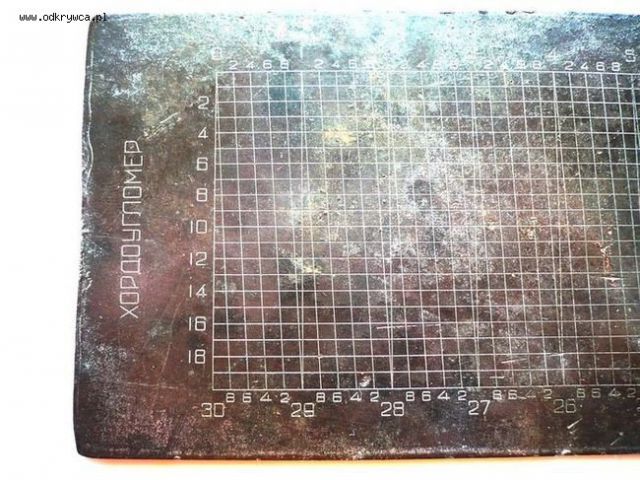

Podobne do podziałki transwersalnej ale nie posiada zadnej skali. Czy to służy do pomiarów w artylerii. Napis cyrylicą CHORDOUGLOMER"

[dziedzio]

Drugi napis na tej samej stronie 3-D (zmniejszone D w stosunku do 3) AWIA (znaczek) PRIBOR", na samym dole jest napisane MOSKWA.

[niechludow]

W latach osiemdziesiątych używaliśmy takiego sprzetu w artyleri. Nazywaliśmy to cięciwokątomierz. Widziałem ostatnio podobny na allegro. http://www.allegro.pl/item337504277_cieciwokatomierz_wz_39_pzo_tanio_okazja_wyprz_.html. Zobacz może czegoś się dowiesz na temat twojego przyrządu.

[panadam12]

przyrzad uzywany rowniez w kartografii przy rysowaniu map niestety juz nie pamietam jak sie go uzywalo

[Gizeh]

Ten xордоугломер rosyjski czy radziecki?

[Gizeh]

Хордоугломер,
инструмент для измерения и построения углов. Применяется в артиллерии при полной подготовке данных для стрельбы графическими методами и при выполнении топографических работ с помощью стереотрубы. X. связывает величину угла с хордой на окружности определяемого радиуса и заменяет таблицы хорд. Шкала хорд на X. неравномерная. Точность измерительных работ с X. составляет одно деление угломера (0—01), т. е. 1/1000 длины радиуса окружности. Построение (измерение) углов с помощью X. и циркуля-измерителя точнее, чем транспортиром или артиллерийским целлулоидным кругом.

Wygląda, że radziecki. Tak wyglądał w oryginale.

[kopijnik2]

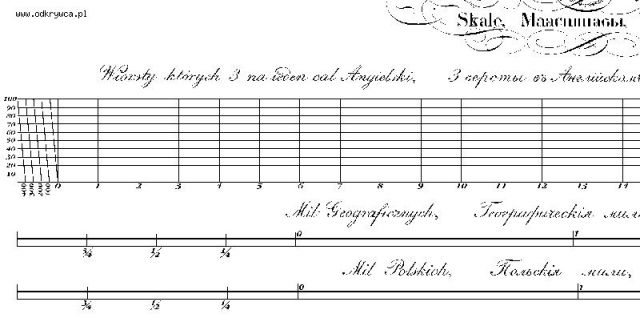

podobne rozwiązanie z mapy kwatermistrzostwa - lata czterdzieste XIX w.
