czy ktoś posiada przekrój pocisku ze zdjęcia ?

[robert 88]

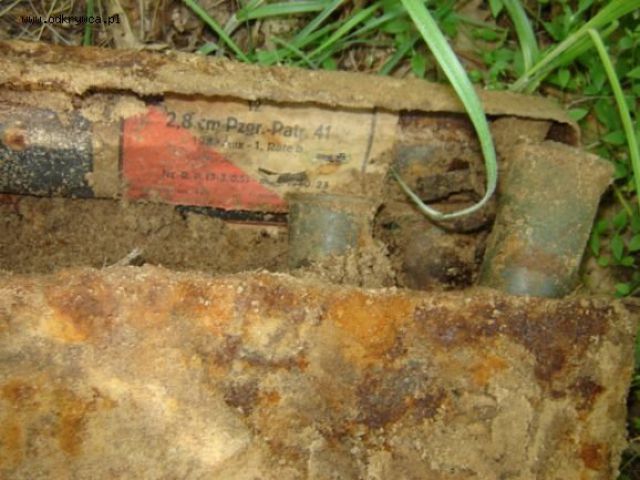

witam czy ktoś z kolegów na forum posiada przekrój budowy pocisku / nazwa na foto / . jakie były rodzaje tej amunicji , czy była stosowana w opl , ppanc ? czy w różnych odmianach pociski były zbudowanie różnie ? z góry dziękuję za podpowiedzi .

[Grzesio]

Amunicja była stosowana w armacie przeciwpancernej (albo, jak kto woli, ciężkiej rusznicy przeciwpancernej) 2,8 cm sPzB 41, o przewodzie lufy zwężającym się z 2,8 cm do 2 cm.
Stosowano w niej dwa typy pocisków:
- przeciwpancerny podkalibrowy 2,8 cm PzGr 41 (ze zdjęcia), z wolframowym rdzeniem otoczonym płaszczem z miękkiej stali (ukształtowanym charakterystycznie dla dział o zwężającej się lufie - z dwoma stożkowymi fartuchami) i czepcem palistycznym. Pocisk nie posiadał ani smugacza ani materiału wybuchowego.
- odłamkowy 2,8 cm SprGr 41, wyglądający podobnie do poprzedniego, acz nieco dłuższy, wyposażony w głowicowy zapalnik uderzeniowy 2 cm KpfZ 45 i wypełniony materiałem wybuchowym. Zewnętrznie pociski różnią się tym, że odłamkowy ma z racji kształtu zapalnika tępy przód (ppanc - ostrołukowy) i wystającą poza tylny płaszcz wiodący denną część korpusu.

Pzdr

Grzesiu

[Grzesio]

PS
http://ru.wikipedia.org/wiki/S.Pz.B.41

(Ech, pomarzyć o możliwości edycji postów)

[robert 88]

dziękuję za super szybką i rzeczową podpowiedz . mam jeszcze jedno pytanie jak działa zapalnik w odmianie odłamkowej . konkretnie jak współdziałają mechanizmy w środku zapalnika .
