Witam,

Niedawno odkryliśmy w lesie okalającym Kędzierzyn-Koźle baterię Flaka, tym razem jest to coś cięższego, myślę, że co najmniej 10,5 cm. Bateria ma 6 stanowisk z betonowymi podstawami ze śrubunkami. Są 2 wieńce śrub:

zewnętrzny - 12 śrub - średnica wieńca - 230 cm
wewnętrzny - 12 śrub - ,, - 130 cm

Odstępy między śrubami:

wieniec zewnętrzny: 60 cm
wieniec wewnętrzny: 33 cm.

Czy ktoś może określić jakie działa tam stały?

W pewnej odległości jest prawdopodobnie zawalone stanowisko dowodzenia i miejsce po dalmierzu, gdzie wychodzi masę potłuczonego grubego szkła, czasami posrebrzanego z jednej strony.

[aardvark]

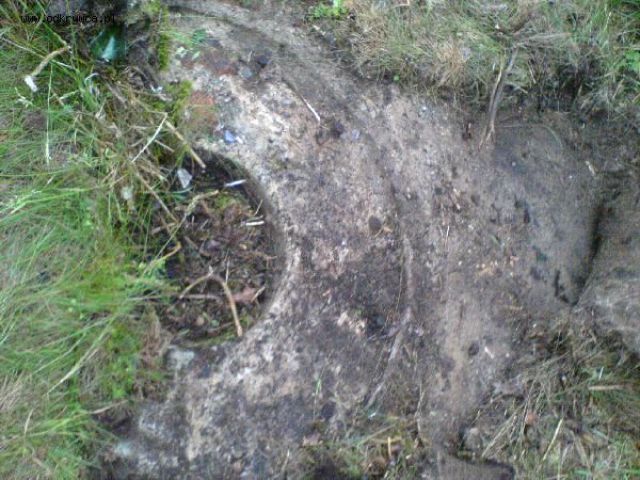

Załaczam zdjęcie częściowo odkopanego śrubunku

[piotrek_k]

Temat przerabiany na forum i to bardzo dokładnie wyszukiwarka sie kłania :)

[aardvark]

Tak, temat przerabiany, ale nie przerobiony. Nie widziałem jeszcze zapytania o taką podstawę jak w moim poście.

[Domino(*)]

Z tym szkłem to bardziej pasuje mi na reflektor p-lotniczy, również znajdywałem takie kawały i mase części.

Co do stanowisk masz rację, ośrubunek jest od standardowej podstawy pod armatę 10,5 cm Flak 39 stosowana w cięzkich bateriach Luftwaffe, na tym samym ośrubunku stawiano póżniej równiez baterię 12,8 Flak 40, ale instalacja drugiej baterii niczym się nie różniła.


Pozdrawiam

[Alkali]

Witam,

Skłaniam się bardziej ku baterii 10,5 cm. Ciężkie baterie 12,8 cm Flak 40 Luftwaffe miały przeważnie po cztery stanowiska ogniowe. W literaturze są informacje o działach 12,8 cm głównie w kontekście 525. ciężkiego dywizjonu artylerii kolejowej operującego m.in. w rejonie K-K. Nie natknąłem się natomiast na informacje o stacjonarnych bateriach tego kalibru co oczywiście nie wyklucza tezy, że takowe mogły tam stacjonować.

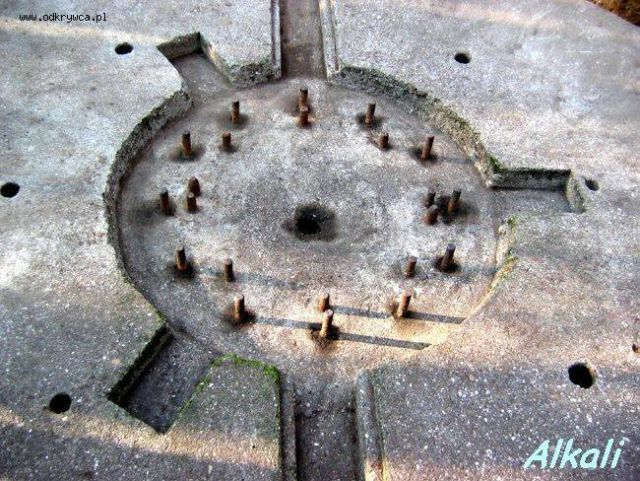

Po oczyszczeniu podstawy powinna ona wyglądać podobnie do tej na zdjęciu.

Pzdr,
Alkali

[Domino(*)]

Alkali do czego służyło te korytko" w górnej części Twojego zdjęcia?Czy znadjowało się tam jakieś okablowanie?

[elpasys]

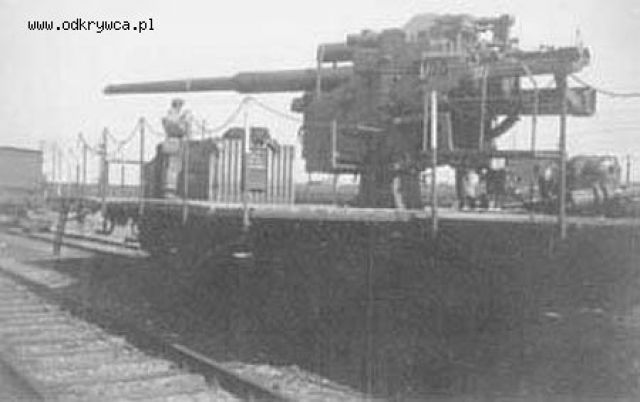

Wspomniana tutaj kolejowa artyleria Flak wyglądała tak.

[Alkali]

elpasys napisał :

Wspomniana tutaj kolejowa artyleria Flak wyglądała tak.

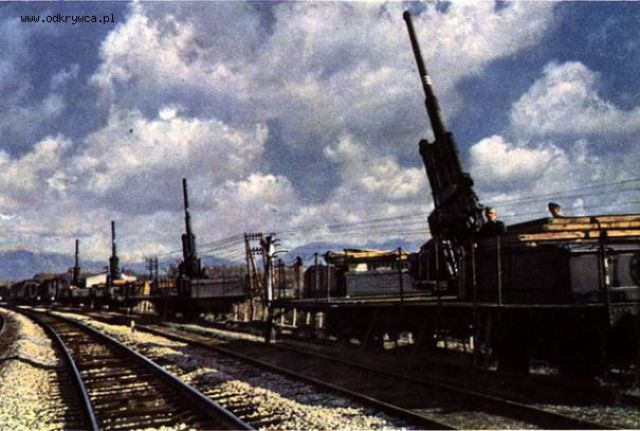

No nie do końca. Działa na twoim zdjęciu to 10,5 cm Flak 39, natomiast 525. dywizjon miał na uzbrojeniu 12,8 cm Flak 40. A te, troszku większe, wyglądały jak na zdjęciu obok.

Alkali

[Alkali]

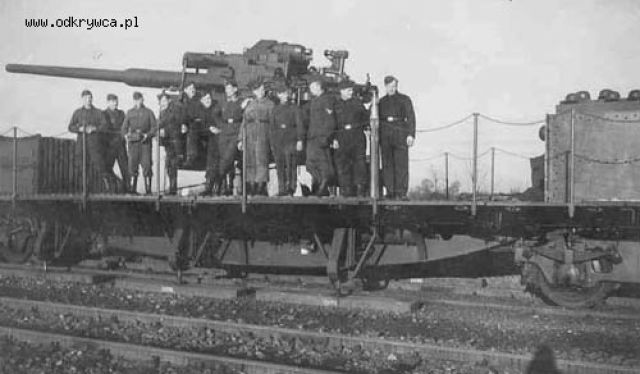

i jeszcze jedno zdjątko kolejowego 12,8 cm

[Łazior]

odpowiem za Alkali tak w tym korytku było okablowanie do sterowania działem cała bateria była podłączona do centrali z dalmierzami itp. gdzie robione były obliczenia i z tamtąd działa automatycznie były ustawiane na cel.

[aardvark]

Alkali,

Wspominałeś o literaturze dotyczącej rozmieszczenia jednostek Flak-u. Czy są Ci dostępne jakieś pozycje opisujące rozmieszczenie baterii w rejonie Kędzierzyna-Koźla?

[Alkali]

aardvark -> postaram się coś interesującego wyszperać i napiszę do Ciebie na priwa ale dopiero po niedzieli.

Alkali

[Domino(*)]

Alkali a przy okazji i dla mnie coś znajdziesz?:))))


Pozdrawiam

[aardvark]

Alkali,
Pisz na aardvark37@o2.pl

[aardvark]

Witam kolegów

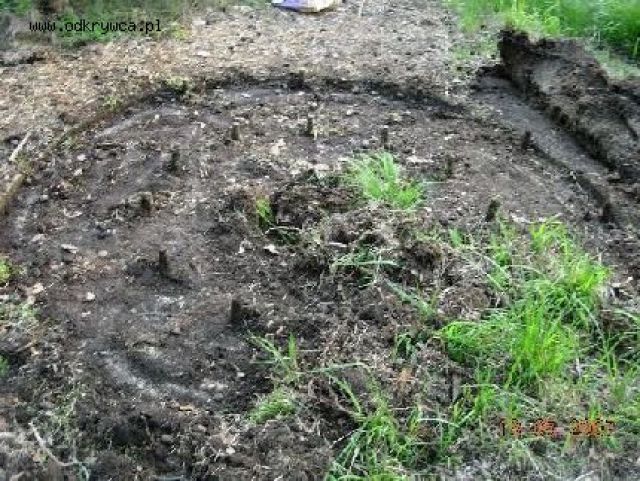

Kolejny flaczek do identyfikacji. Bateria - co najmniej 8 dział, stanowiska mocno przysypane ziemią i gruzem, ale częściowo udało się nam odkopać jeden śrubunek:
Wieniec ma 12 śrub, srednica wieńca - 110 cm, odległość między śrubami - 29 cm.
Czy możliwe, że to był 10,5 cm?

[aardvark]

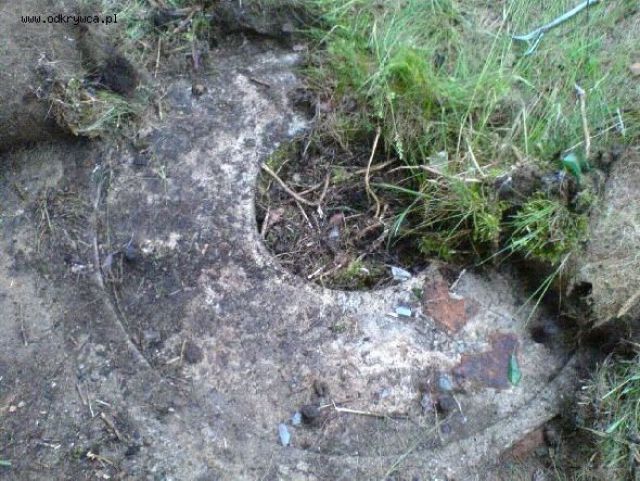

I jeszcze jedno

[maciek67]

Witam,czy korzystacie z opracowań Alfreda Koniecznego dotyczących flaków na Górnym Ślasku ?

[Domino(*)]

Stanowczo coś lżejszego, być może Flak 3,7cm.

[maciek67]

aadwark
Raczej to 10.5 jesli są korytka i magazyn na amo chyba że to był jakis zdobycznik ale wątpię w takich bateriach to amunicji szło w setkach sztuk więc to coś niemieckiego na 8,8 za duże.Być może zainstalowana była tam karuzela :-))

[Alkali]

maciek67 napisał :
----------------------------------
Raczej to 10.5 jesli są korytka i magazyn na amo chyba że to był jakis zdobycznik ale wątpię w takich bateriach to amunicji szło w setkach sztuk więc to coś niemieckiego na 8,8 za duże.Być może zainstalowana była tam karuzela :-))
----------------------------------

No nie całkiem, w rejonie K-K nie mniej niż 4 baterie miały na uzbrojeniu rosyjskie 76,2 mm oznaczone w zależności od modelu jako 7,62 cm Flak M31(r) lub 7,62 cm Flak M38(r), a co najmniej jedna angielskie 3,7 inch Vickers oznaczone jako 9,4 cm Flak Vickers" M.39(e).

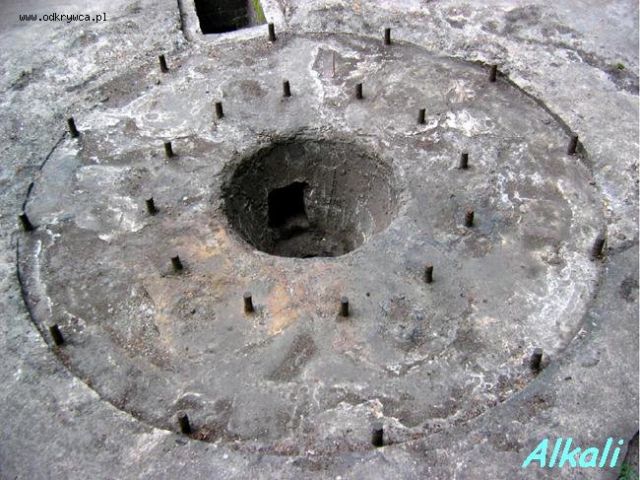

A podstawa za mała na 8,8 cm ? No to powiesz na taką jak na zdjęciu obok ?
Wewnętrzny wieniec ma średnicę 90 cm, zewnętrzny 109 cm - tylko o 1 cm mniejszą - a to właśnie jeden z typów podstaw pod Flak 8,8 cm.

Alkali

[maciek67]

ALkali
Witam ,problematyczne to jest ale myśle ze trzeba bedzie popytac mieszkanców pobliskich 2 wiosek i bedzie jasne. Na flaku w Dębowej k/Kożla były 10.5 a publikacje podają inne kalibry wiem to od goscia który biegał miedzy tymi armatami
było tam 16-18 sztuk. W Kożlu Porcie niedaleko mojego dawnego domu był flak własnie ze zdobycznych armatek i był zlikwidowany z powodu słabych osiagów i pozostał tylko skład z 12,8 .Wciągnął mnie temat i trzeba bedzie to posprawdzac co piszą a jak było.
