Leichter Granatwerfer 36 (5cm)

[misio3]

Poszukuję pomocy w uzyskaniu wszelkich informacji, zdjęć, opisów a nawet elementów niemieckiego granatnika - leichter Granatwerfer 36 (5cm). Za pomoc z góry serdecznie dziekuję.

[matrix14xxx]

Koło Strzegomia robili do nich amunicje.Swego czasu sporo sie poniewierało tam pustych pocisków i korpusów zapalników do nich.
Pozdrawiam

[Jo Alois]

Hallo misio3

5-cm-Granatwerfer 36.
Zasieg – 575 m.
Waga – 12,5 kg
Dl. lufy – 350 mm.
Celnosc – 31 m na na odl. i 4 m na strony (przy odl. 520 m)
Amunicja - 5-cm Wurfgranate 35 o wadze 0,9 kg i dl.220 mm.
Transport - 2 ludzi (podstawa i lufa)
Producent – firma Rheinmetall ( do 1943 r. 31 800 szt.)
Jo Alois

[misio3]

dzięki !

[LeszekS]

Na tej stronie są rysunki
http://www.lonesentry.com/manuals/german-infantry-weapons/german-5-cm-light-mortar.html

[askaktus]

Pozwolę sobie dołożyć swoje dwa zdania do tego tematu . Dobrze wyszkolona obsługa potrafiła w ciągu minuty oddać około 20 - 25 strzałów . Pełna obsługa granatnika liczyła 3 żołnierzy [ dowóda + celowniczy + strzelec ] Zapas amunicji to 50 szt granatów , transportowanych w metalowych skrzynkach w proporcjach : dowódca 10 szt , celowniczy i strzelec po 20 szt . Na zdjęciu obok , widać granatnik w czasie inscenizacji Bzura 2006 . Pozdrawiam !

[misio3]

Czyżby Ci Panowie na zdjęciu mieli oryginał ?

[Jo Alois]

Hallo.

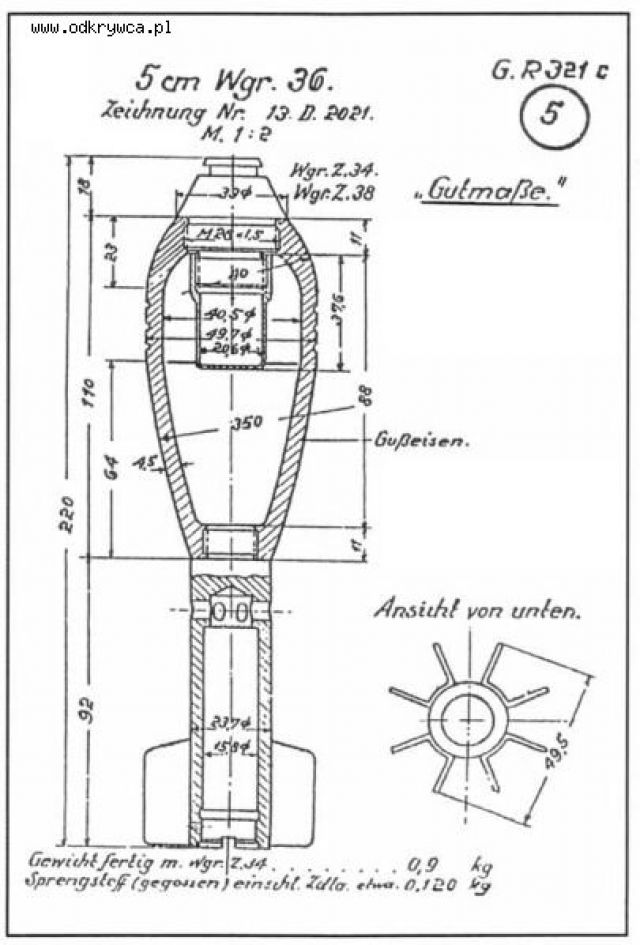

Amunicja 1:
5-cm Wurfgranate 36
Jo Alois

[Jo Alois]

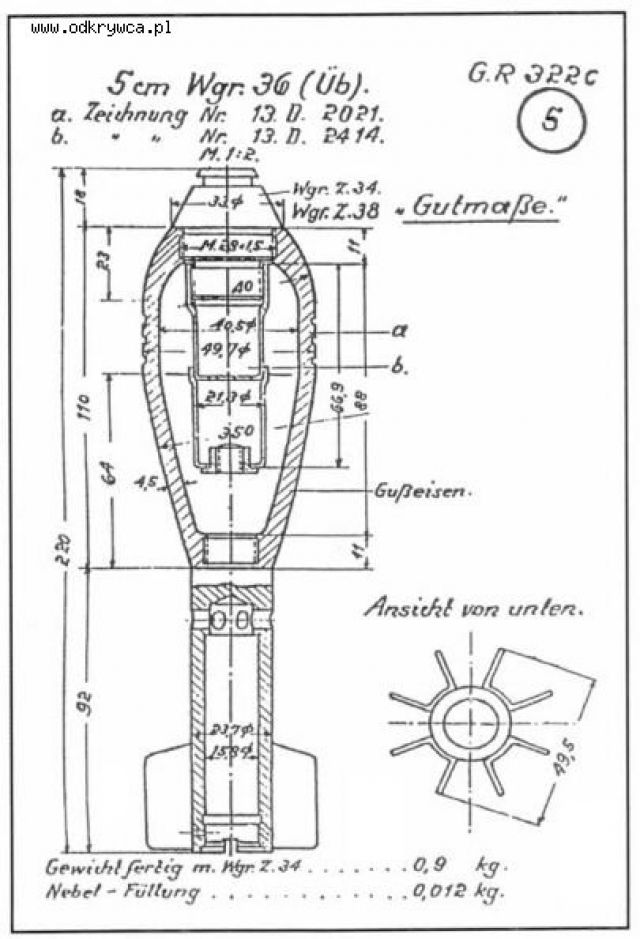

Amunicja 2:
5-cm Wurfgranate 36 Üb

[dre]

Kiedys znalazłem resztki granatu 5cmm na poznańskiej cytadeli wiec i tam używalimaleństwa" Pozdrawiam

Dre

[Darek419]

http://www.polona.pl/dlibra/doccontent2?id=485&from=editionindex&from=-3search&dirids=4&lang=pl
http://www.polona.pl/dlibra/doccontent2?id=482&from=editionindex&from=-3search&dirids=6&lang=pl

[Jo Alois]

Hallo.

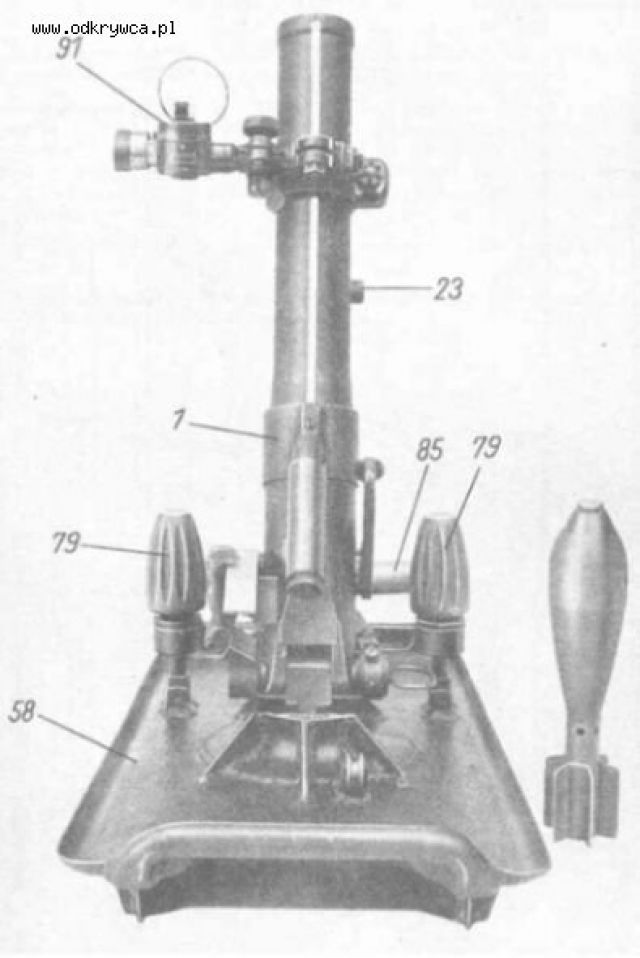

Temat na fotce.
Ciekawi mnie poz. 79
Co wy na to ?
Jo Alois

[LeszekS]

Jo Alois zobacz na adres, który podałem wyżej.

[Jo Alois]

Hallo.
Dzieki LeszekS, oczy trzeba miec otwarte.
To widac na zdjeciu od misio3
A teraz dalej:

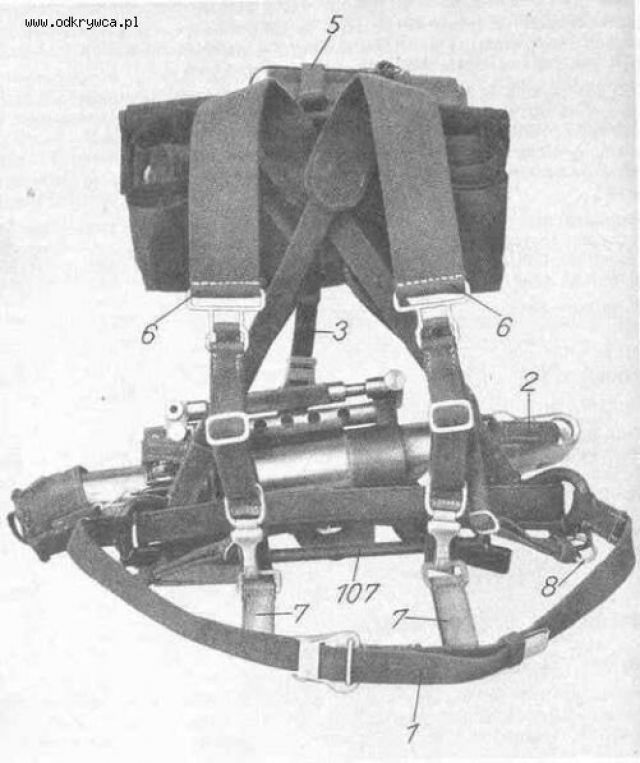

Transport lufy.
Jo Alois

[Jo Alois]

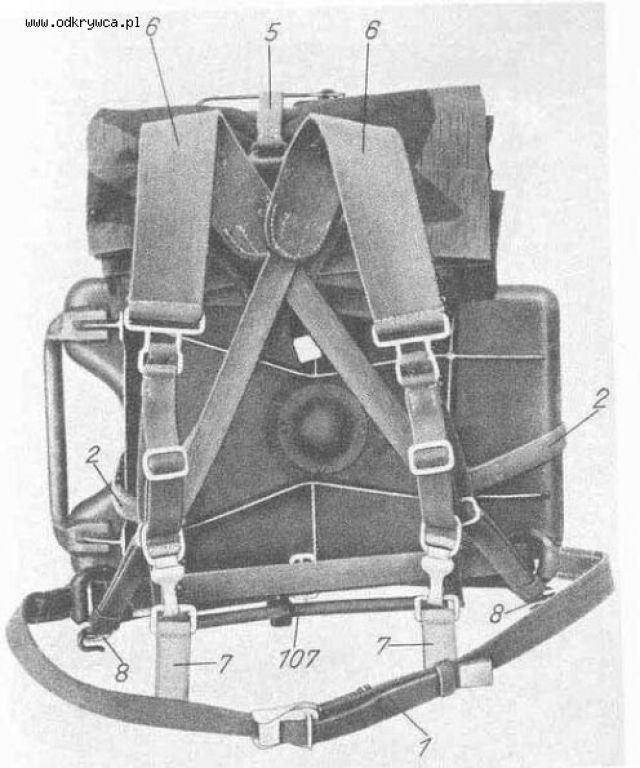

Transport podstawy

[coriolan]

Wszystkie dane - w tym podane przez Jo Alois - możecie zobaczyć w oryginale" tutaj:
http://wwww.lexikon-der-wehrmacht.de/Waffen/granatwerfer.htm
Aktywny link przy Grwrfr 35 /wyżej/prowadzi do fotografii,a link niżej do schematów

[coriolan]

Poprawka
http://www.lexikon-der-wehrmacht.de/Waffen/granatwerfer.htm

[boyen75]

Witam ,robi ktoś z was takie rzeczy ? Jestem zainteresowany kupnem gotowego(oczywiscie repliki) lub schematu z dokładnymi wymiarami wg. którego bedzie mozna wykonać poprawna replike.
pozdrawiam

[skullmen]

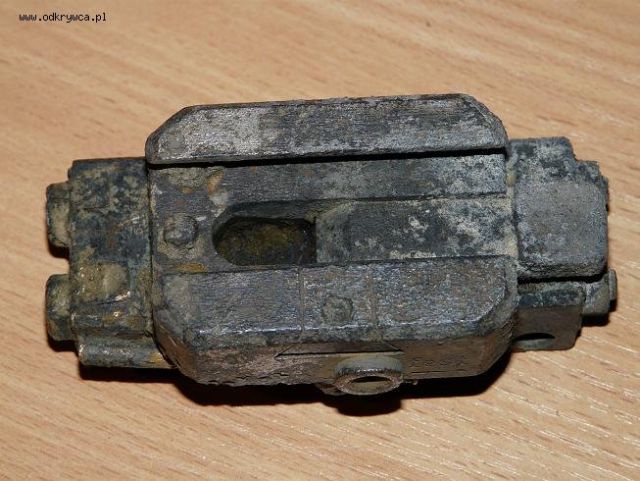

witam to czesc od Granatwerfer 36 co ty na to :)

[misio3]

Skullmen - a co to za element, bo nie rozpoznaje ?

http://www.hacy.pl/realizacje8/realizacje.html

zdjęcia aktualizuje w miarę postępu prac.

[misio3]

równolegle idzie temat na stronie http://odkrywca.pl/form_post.php?id=657799

[stawar]

Warto dodać, że granatnik który robił Misio3 jest już gotowy i wygląda pięknie.

[Woodhaven]

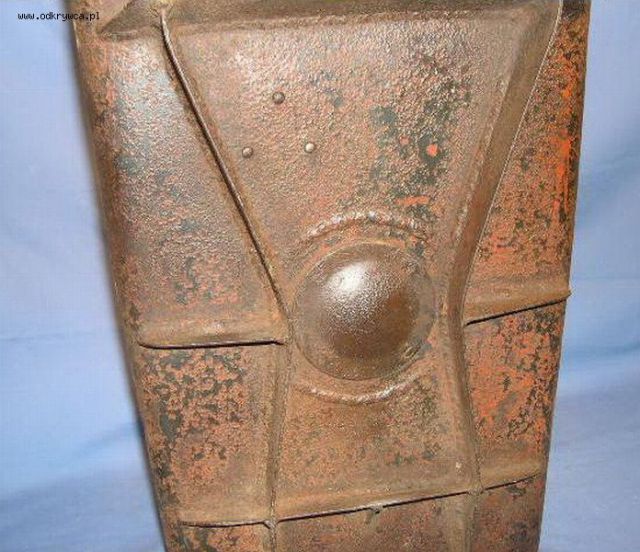

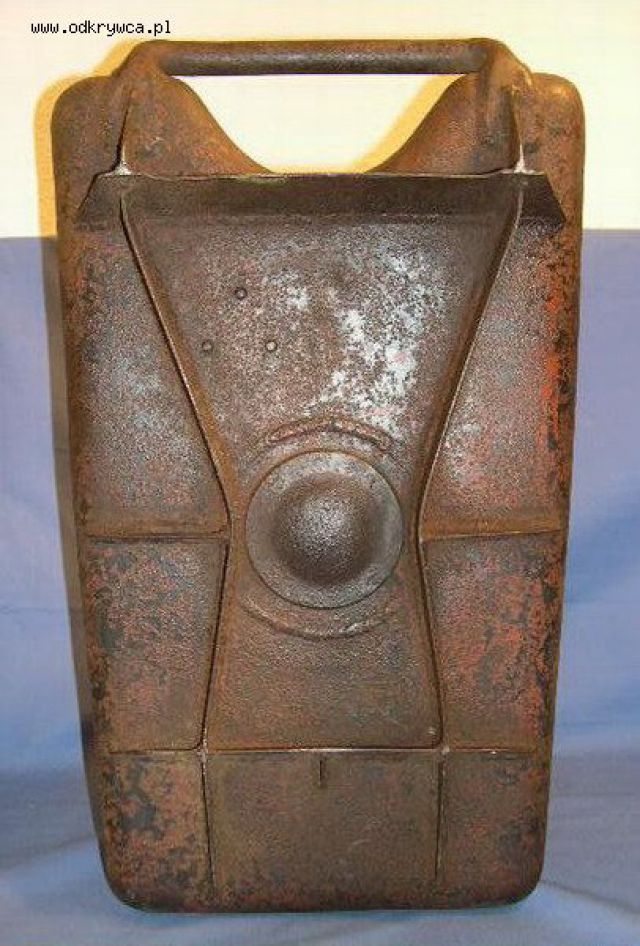

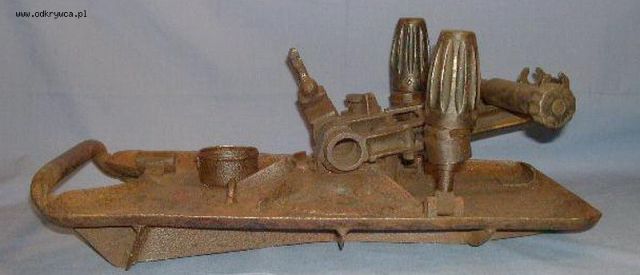

trochę szczegółów .....

[Woodhaven]

#2

[Woodhaven]

#3
