celownik do armaty 75mm wz.1897

[tadekniejadek]

Moze ktos posiada dokumentacje do tego celownika, przekroje, cokolwek.....
szukalem w google i praktycznie nic nie znalazlem, moze wpisuje zle slowa kluczowe????, moze ktos z was cos wykopie.
Super sprawa byla by dokumentacja techniczna, szykuje sie do naprawy - rozruszania tego ustrojstwa a boje sie go rozwalic przez nie przemyslane silowanie sie z nim

ps.
zeby bylo wiadomo o co chodzi mozna zobaczyc taki na all.. tam jest nie kompletny ale daje pojecie o czym mowa :)

[brodaamor]

Wszystko, ale po Nowym Roku.

[Gebhardt]

Kompletna instrukcja do armaty 75mm znajduje sie w CBW wszystko tam jest co trzeba jesli chodzi o uzycie i konserwacje armaty. Zajrzyj do wyszukiwarki na ich stronie.

[tadekniejadek]

W CBW jest w katalogu ale ja mam kilkadziesiat km do biblioteki, bardziej mialem nadzieje ze ktos ma na dysku kilka przekroi czy obrazkow z rozrysowanymi czesciami

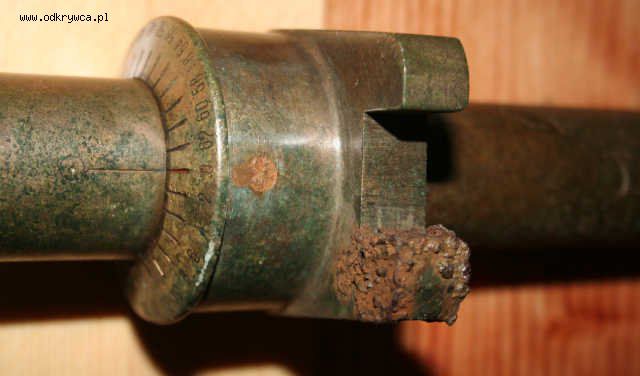

naprzyklad nie wiem czy to co wstawilem na fotce powinno sie obracac i jak sie zabrac do rozuszania calosci zeby nie zwalic fanta :)

[PATRON]

witam,
od góry :
pokywka przeziernika głownego - mocowana na cztery śrubki z każdej strony , odkręcasz.
nasówka lusterka mocowana jedną maleńką śrubką stalową poprzez płytki ystalające , zsuwana po odkręceniu śrubki do przodu"
boczny przeziernik pomocniczy odkręca się podwójnym kluczem dwusztyftowym ( nakrętka mosiężna ) pod nakrętką trzba wyjąć sprężynę ( gumowa w wersjach czysto francuskich, często wymieniana na stalową w polskich zbrojowniach - patrz sygnatury- np Warszawsie ZBR art 2 - praga , nastepnie wyjmujesz przeziernik i możesz czyścic
dolna rolka - odkręcasz nakrętkę w trzpieniu głównym ( tym co wchodzi do przedłużki mosiężnej ) specjalnym kluczem ( uwaga bardzo drobny gwint i ciężko odczyścic, po okdręceniu namoczyć w WD 40 i lekko popukując gumowym młotkiem przez drewno próbować rozruszać obrotniczkę, nie polecam wyjmwania i powtórnego składania ze względu na powstające luzy ....

to tyle z pamięci

PZDR PATRON
