VolksturmSS_White'sClassicIII_budowa

[Edik]

WITAM!
Mam pytanie do Kucek, Ala, SWaldka i innych konstruktorow detektorow.
Kucek pisales, ze zlozyles VolksturmaSS czy możesz napisac jakiej sondy uzyles, czestotliwosc, etc. Schemat VolksturmaSS to w zasadzie White’s ClassicIII z drobnymi modyfikacjami kanalow i audio, wiec mysle, ze można by było uzyc oryginalnej sondy White’sa... Na przykład sonde Blu Max 950...

Niezrozumiaaly jest dla mnie opis potencjometrow, podaje numer gniazda i nazwe ze schematu:
JP11-DISC.TRESH- dyskryminacja sygnalu wiodacego?
LP10-DISC- to chyba przycisk pinpointa??
JP7-TRESH-?
JP8-SENS- czułość wykrywacza?
Na schemacie sa tez dwa potencjometry montazowe VR1 i VR2. VR2 to odstrojenie od drugiego detektora a ten pierwszy? Jakie jest ustawienie potencjometrow montazowych podczas strojenia sondy?

Pytanie do Ala. Czy możliwe jest również w tym ukladzie zastosowanie ukladu dopalacza?

Pozdrawiam.
Krzysiek.

[ALL]

Witam.
Jeśli będzie zastosowana sonda typu Max 950 od White's, to nie można włączyć do układu Volkstrum dopalacza.Sposób zastosowania dopalacza opisałem w post,Sonda do wykrywacza dynamicznego".Pozdrawiam ALL.

[kucek]

Witam
Sory ze dlugo nie odpowiadalem, moja sonda to stara 4B od tzw Undergrounda, wczesniej zbudowalem jeszcze cewke 20cm Alla ale byla slabsza i nie skonczylem jej, czestotliwosc to ok 5,7kHz.
DISC.TRESH to pot. czulosci dyskryminacji
do JP10 DISC podpinasz przelacznik, przelaczasz z trybu ALL METAL w dyskryminacje
JP7 to potencjometr próg
JP8 to tak jak pisales czulosc
Potencjometrami VR ustawiasz faze, powinno to sie zrobic oscyloskopem ale ja to zrobilem na oko (mam slaby jedno kanalowy ryski oscyloskop), po prostu przykladalem do cewki metal kolorowy i zelazny i manipulowalem peerkiem.
W volksturmie nie ma potencjometru zmiany czestotliwosci (jest w Classicu)
W miejsce opornika R38 (30k) do uruchamiania wstawilem potencjometr 100k.
Zamiast LF353 mam TL082, a zamiast LF444- LF347, uklady gorsze ale takie mialem w swoich zbiorach, po prostu moj sprzet mial byc do testow i super tani (i taki jest!!)
Mialem problem z kupnem przetwornicy LMC7660 wiec zastosowalem uklad jak w Classicu I tzn mase mialem z komparatora (jedna polowka 393, druga dawala mi sygnal audio), ale to mi nie dzialalo zbyt dobrze wiec zamontowalem 12 akumulatorow (14V), ze srodka mam mase, czyli +7V i -7V i dwa stabilizatory +-5V. Uklad troche ciezki (cala wykrywka 2kg) ale kombinuje z przetwornica z plus na minus firmy INTRON i zobaczymy co z tego wyniknie.
Po swoich doswiadczeniach z Undergroundem a pozniej z Magnumem nie spodziewalem sie wiele po tej konstrukcji, ale odkąd kopie boratynki w miejscu ktore juz wczesniej przeszukalem wielokrotnie zmienilem zdanie, wlasnie jestem w trakcie nawijania cewki 23cm tej od Alla, potem sprobuje jeszcze dopalacz i mysle ze bedzie nieźle, zwazywszy ze wydalem na niego 25 zlotych (drut DNE i porzadny kabel do cewki)
Pzdr i zycze sukcesow
kucek
Ps opisz swoje uwagi z uruchamiania tej piszczalki, moze byc na priva

[Edik]

WITAM!
Dzieki za odpowiedzi. Kucek czy moglbys jeszcze napisac cos o praktycznych nastawach potencjometrow tzn. na jakiej czulosci ten wykrywacz najlepiej spisuje się w terenie, jak dziala w nim dyskrymianacja, czulosc dyskryminacji no i o osiagach w powietrzu...
W trybie All matal i disc.
Us. do przetwornicy napiecia LMC 7660 kupisz na przykład w ELFA.Kosztuje 7 zl.

Mam jeszcze pytanie o moduł MG-38, z trzema us: 14069, 561TM2, licznikiem CD4024B/FP i z kwarcem 32kHz. Na wyjsciu licznika mamy trzy F 500Hz, 250Hz, 125Hz... Jest to wyjscie J2 opisane jako TONE. J3 to POWER a J1 to wejscie Odnosnika faz - Reference phases(F1,F2).
Czy ktos ma pomysl jak to podlaczyc i wykorzystac?

Pytanie do ALL’a.... W którym miejscu generatora Colpittsa(w schemacie Volksturma) nalezaloby wprowadzic zmiany aby zastosowac dopalacz do sondy symetrycznej. Ten generator jest troche inny i sklada się z dwoch tranzystorow. Czy moglbys napisac w którym miejscu nalezaloby wprowadzic zmiany....

Pozdrawiam
Krzysiek

Pozdrawiam.
Krzysiek.

[ALL]

WITAM.
I Odpowiadam:
Zasilanie dopalacza + i masa.Wyjście z dopalacza C" do punktu połączenia się dwóch kondesatorów C23[220pF] i C22[.0039nF]w VOLKSTRUM.
Pozdrawiam ALL.

[kucek]

Witam
Potencjometr DISC.SENS ustawiłem na max, SENS mniej więcej na połowie, a próg ustawiłem tak aby był maksymalnie czuły w All metal, szukam w dyskryminacji a jak coś znajdę to przełączam w All metal i namierzam dokładnie, nie muszę nic przestawiać może tylko jest wtedy mniej czuły ale nic to.
W dyskryminacji w powietrzu łuskę od mausera bierze z ok 35 cm, boratynke z 15cm, dyskryminacja działa nawet nieźle, kolega ma fishera 555 i mówi że mam troche lepszą dyskryminacje.
MG-38 to generator można go zastosować zamiast tego ze schematu (ale zdaje mi sie ze nie ma tam wzmacniacza), prawdopodobnie jest trochę lepszy od tego ze schematu ale musiałby sie wypowiedzieć ktoś bardziej kompetentny. TONE to wyjście generatora audio można go sobie podpiąć zamiast generatora na LMC7660 (nóżka 2), można sobie wybrać częstotliwość z jaką będzie buczał głośnik.
Pzdr
kucek

[meczete]

Witam !
Do EDIK.
Masz schemat tego modułu MG-38 ? Ja nie wiem, ale u mnie na schemacie nic takiego nie ma! Mam tylko na rozrysowanej płytce od strony elementów napis, że jest takie coś. Ale żeby było weselej, to układ U1, U2, i U3 powtarza się po dwa razy! Bzdura jakaś. Nie ma żadnego licznika, kwarca itp. Może ktoś mi to naprostować?

Do KUCEK.
Skoro zrobiłeś ten sprzęt i działa, czy mógłbyś się ze mną podzielić Twoją wersją schematu? Bo ja mam chyba niekompletny. Puść mi to, proszę, na mój adres : meczete@poczta.onet.pl

Zaczynam zamawiać części na to.
Pozdrawiam...

[SWaldek]

Schemat do MG-38 jest na tej stronie http://kt315.hotbox.ru/volksturmS.gif
Przy drugim schemacie Volksturm s.
Autor pozostawił potencjalnym konstruktorom wybór co do modelu generatora, ale moim zdaniem kolega ALL przedstawił najlepszą alternatywę i tego najlepiej się trzymać.
Pozdrawiam

[kucek]

Witam
Układy U1, U2 i U3 powtarzają się bo ten generator pojawił się później, faktycznie jest brak narysowanego kwarcu ale są otworki i jest zaznaczony Y1, idzie do końcówki 1 i 4,5 U1 (modułu MG-38). Nie rozumiem tylko dlaczego nie ma wzmacniacza na schemacie i płytce, może ma być zamontowany w cewce? Jest natomiast w volkturmie S, można zobaczyć jak jest podpięty.
U1 to 4069, U2 to 4013, a U3 to 4024
Zgadzam sie z SWaldkiem że mając schemat dopałki Alla to nie warto sie bawić tym układem, chyba że ma ktoś już zrobioną cewkę koncentryczną, albo chce zastosować orginalną np. Whitesa
pzdr
kucek

[Edik]

Witam
Do Meczete: Modul MG-38(schemat) jest tez w pliku Zip WhitesIII na stronie http://kt315.hotbox.ru/, sa tez tam dosc wyrazne zdjecia plytki ClassicIIISL. Można zobaczyc jakiego typu kondensatory stosuje producent i zastosowac takie same lub o podobnych parametrach. Porownujac schemat Classic do Volksturma powinno zastosowac się elementy:
rezystory 1/4W, +-5%
kondensatory powyzej 1uF to elektrolity aluminiowe +80%, -20%
kondensatory mniejsze od 1uF - polyester +-10%
kondensatory: C4, C9, C10, C11, C12, C13, C14 -5%
kondensatory: C5, C6, C7, C8, C16, C21, - polyester(panasonic, „V” series).

Do Kudi: Dzieki za odpowiedzi. Jak zachowuje się wykrywacz przy ustawieniu na maksymalna czulosc SENS? Lapie zaklocenia...?

Na razie chyba zastosuje sonde symetryczna ALL’a, chociaz latwiej byloby kupic sonde Whites’a albo jakas inna koncentryczna, sonda od Bounty Hunter’a jest duzo tansza...
Jak mi poszlo uruchomiene ukladu napisze Ci już chyba na priv.

Pozdrawiam.
Krzysiek

[Edik]

Witam!
Czy ma ktos może jakies schematy Whites’a. Najlepiej fabryczne :-))....
Ja mam tylko te Classic-i, GoldMaster66, Whites PI1000
Jeśli ktos chce to mogę wyslac na maila..

Pozdrawiam.
Krzysiek

[SWaldek]

Jestem świeżo po strojeniu sondy na wzór podany przez
kolegę ALLa i zastosowałem także generator podany wcześniej, muszę przyznać ,że strojenie i kompensacja wyszła bardzo ładnie. Zastosowałem drut 0,4 i 0,28 prawdopodobnie to spowodowało, że przy kompensacji musiałem odwinąc jeden zwój z korekcyjnej i wtedy wspólczynnik sprzężenia wyszedł prawie na ". Przy działce na oscyloskopie ustawionej na 5mV dosłałem linię prostą, przynajmniej tak wygląda.
Teraz sprawdze jeszcze jak będzie za wzmacniaczem i biorę się za odpalenie całości.
Pozdrawiam

[meczete]

Witam !
Dzięki wszystkim za odpowiedzi i podpowiedzi.Myślę, że najrozsądniej będzie iść za głosem SWaldka czyli posłuchać kogoś doświadczonego w tej materii - czyli ALL-a. Naturalnie z Jego cewką.
Od razu zamontuję dopalacz - trzeba zmienić płytkę. Wogóle ta oryginalna to jakaś taka nijaka. Duża, nieefektywnie wykorzystane miejsce i druk...
Faktycznie, wszystko tak wygląda, jakby moduł MG-42 miał być w cewce? Czy to ma sens?
Do SWaldek i tych, co im już to działa.
Jestem ciekawy porównania osiągów i pracy w odniesieniu do Fishera 555. I jeszcze jedno. Czy musi być napięcie 2 x 5 V ? A gdyby tak np. bateryjki 2 x 9 V (6F22) i ewentualnie jakiś układ stabilizujący dalej? I ile on pobiera prądu? Jeszcze jedno. W układzie jest stab. LMC 2930T-5.0 - czy zamiast niego można wstawić normalny stab np. 78L05 ?
Na razie i czekam na opis kolegów swoich wrażeń z pracy z nim...
Pozdrawiam...

[kucek]

Witam
Ten volksturm a F555 to całkiem inne wykrywacze, na drobnice lepszy jest volk a na militaria F555. Myśle że trudno dać zdecydowaną odpowiedź. Na pewno F555 ma większy zasięg na większe przedmioty. Kolega ma F555 i testowaliśmy swoje sprzęty na 1 groszu zakopanym ok 15cm, mój go jeszcze brał a jego 555 nie. Obaj doszliśmy do wniosku że najlepiej jest mieć obydwa i w zależności od tego na co się idzie, taki się sprzęt bierze.
Napięcie zasilające musi być stablizowane, a prawdopodobnie różnica kilku wolt nie powinna mieć większego znaczenia. Moim zdaniem stosowanie bateryjek 9V nie ma sensu, drogie i mała pojemność. Lepsze są akumulatorki, najlepiej wodorkowe. Kolega kupił kiedyś w Krakowie o pojemności 2.1Ah za zdaje się 3złote sztuka!! Jak dasz 2X9V to potrzeba dwa stabilizatory, plus i minus (ja tak mam, ale z akumulatorami = duża waga).
Ile pobiera prądu to nawet nie wiem, nie sprawdzałem. Lm2930 to stabilizator Low Drop Out czyli do poprawnego działania potrzebuje różnicy napięć tylko ok 0.6V, 7805 natomiast potrzebuje chyba minimum 2V. Różnica dwóch ogniw, co przy cenach akumulatorków i ich wadze ma znaczenie, ale spokojnie można je zamienić.
pzdr
kucek

[SWaldek]

Ja zamierzam zastosować zasilanie z pakietu aku 9,6V w sumie 8 akumulatorków w ładnej obudowie z zatrzaskiem wielkości 60x60x35mm o pojemności 1200mA łącznie ze standardową przetworniczką ze schematu na 7660 z zastosowaniem zwykłego stabilizatora 78L05.
Generatorek zrobiłem na dodatkowej płyteczce i zostanie umieszczony na niewykożystanym module MG-38 zasadniczej płytki, w sondzie znalazły sie tylko kondensatory 220n i 150n.
Ciągle jeszcze nie mogę dokonać próby bo staram się najpierw dopracowac sonde na perfekt aby mieć pewność podczas uruchamiania.
Pozdrawiam

[meczete]

Witam ! Zanim części dojadą to pewnie potrwa z tydzień lub może lepiej. Ja spróbuję u siebie zasilić wszystko z akku 12V/0,8Ah - żelowy. A jak dam przetwornicę jak w swoim F555 tylko na wyjściu 2x5V to powinno być O.K. A jak już ruszy, to podwyższe napięcie i zobaczę ile wytrzyma.
Zostało mi po poprzednich wykrywaczach parę ścinek laminatu, to z nich zrobię moduły - każdy osobno. Będzie LEGO. Najgorzej z drutami, już 1,5 mies. jak czekam na druty z TME. A skąd Wy bierzecie tyle drutu? Ja już nie mam traf i kumpli też obczyściłem. BIDA...
Pozdrawiam...

[wilhelm6]

Witam!

Drutu poszukaj na Allegro. W Gdyni jest zakład usługowy który prowadzi także wysyłkę interetową (szpule po 1kg i 0,5kg). Niestety 0,5kg kosztuje tyle co normalnie kilogram, no i przesyłka.

pozdrawiam
wilhelm6

[kucek]

Witam
Jestem w trakcie strojenia cewki Alla 23cm, miałem jednak problemy z dokładnym wyzerowaniem, musiałem dowinąć dwa zwoje na przeciwzwoju, wtedy miałem na L3 ok 0,05V, dopiero jak nieco podniosłem L2 (o ok 3mm) mam na wyjściu L3 0,009V (mierzone miernikiem)
Mam pytanie do SWaldka: czy też miałeś takie problemy?
Testowałem też generator Alla, przy zasilaniu 10V na cewce nadawczej jest ok 20V, zapowiada się całkiem nieźle.
pzdr
kucek

[SWaldek]

Także stoiłem sondę z generatora ALLa(dopalacza) i jak pisałem wcześniej poszło bardzo gładko. Poszczególne częstotliwości na cewkach wyszły przy kondensatorach 150 i 220nF, natomiast przy kompensacji musiałem odwinąc jeden zwój z przeciwzwoju, ale przyznam się ,że nie liczyłem ile zwoi nawinołem na odbiorczą a mogłem się pomylić o jakieś 2-5 w górę (miałem przygotowany drut na sondę do f-555).
Na początku kompensacja staneła w granicy 1mV ,ale ruszyłem delikatnie nadawczą potem troszeczkę popchnołem odbiorczą i tym sposobem na odscyloskopie z podstawą 5mV/działkę powstała linia prosta.
Teraz pod stałą kontrolą oscyloskopu usztywniłem nadawczą i korekcyjną nasączając je cyjanopanem, a szczelinę między korekcyjną a odbiorczą wypelniłem w 2/3 klejem na bazie żywicy oraz wkleiłem żebra i czekam aż to wszystko ładnie się ustali potem będę robił dalej
Pozdrawiam

[serw4]

Witam wszyskich składających Volksturma.
Tak się składa że ja też buduje ten wykrywacz.
Co prawda składam go już prawie pół roku,właściwie została
mi tylko sonda.Mam pytanie odnośnie sondy - czy stosujecie
jakieś specjalne formy, ewentualnie w czym odlewacie cewki.
Pozdrawiam

[meczete]

Witam! Dzięki za podsunięcie mi ALLEGRO z drutami. Tyle rzeczy kupowałem tam, a nie pomyślałem aby wpisać też po prostu DRUT" ! Drucik już do mnie jedzie. A dzisiaj dostałem drut z TME. Jak nie ma to nie ma , a teraz będę mógł robić cewek a cewek... Co za traf. Za dużo drutu. Ale się przyda.

[Boruta]

He, he, jakby ktoś nazwał ten wykrywacz pieniążek albo bobi, to nikt by go nie składał, a tak, to jeszcze se walnie runy SS i będzie dopiero czadowo.
Pozdro

[meczete]

Nooo... Albo rączkę wygiąć w podwójne S (SS). wtedy będzie omijał wszystkie śmieci cywilizacyjne młodsze niż np. 10 lat, a jak wyczuje coś np. z 1 czy 2 wojny światowej to zapiszczy jak na kolor. A jak coś starszego, to wyskoczy z niego saperka i sama wykopie fanta...

[SWaldek]

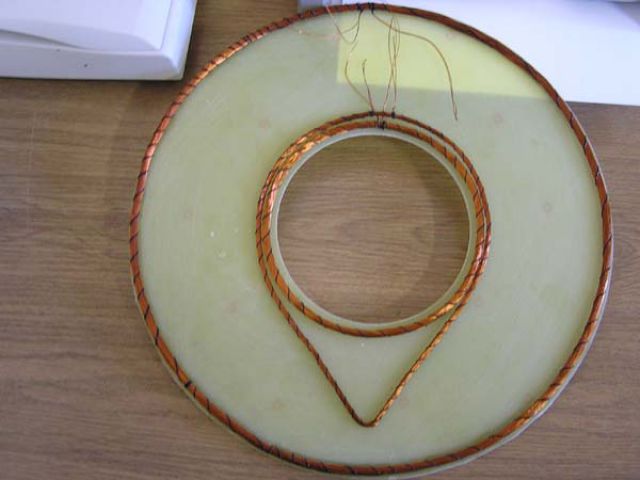

serw4- dwa krążki laminatu bez miedzi i to wszystko plus kleje i trochę szpachli do wykończenia krawędzi po przyklejeniu górnego krążka. Co prawda to sonda nie do Volksturma, ale to bez znaczenia jest bardzo podobna
Pozdrawiam

[Boruta]

Kurcze, jakbym widział moje cewki. A co z ekranowaniem?
Pozdro
