cewka garrett ace 150/250- wewnętrzne połączenie

[sielanka]

Witam szacowne grono jest to mój pierwszy post wiec proszę o wyrozumiałość i ewentualne poprawienie jeśli pisze w złym dziale. Wpadła mi w ręce uszkodzona cewka od garretta ace 150, a raczej to co z niej zostało tzn. Dwie cewki i płytka mój problem to podłączenie cewek do tejże płytki oraz kabla. I tu moje pytanko czy dysponuje ktoś jakimś schematem lub, ewentualnie mógł by mnie pokierować jak to popodlaczac ?

[tyfus]

Pewnie, że w złym dziale, ale to zapewne efekt tego, że nie zapoznałeś się z forum i jego działami.

http://www.odkrywca.pl/forum.php

i:

Forum: Sprzęt poszukiwawczy

[sielanka]

Więc przepraszam z góry :). A jak post przenieść sorki ze tak głupio pytam ale korzystam z telefonu i ciężko jest tu się połapać

[tyfus]

w takim wypadku przenoszę do właściwego działu (użytkownicy nie mają takiej możliwości).

[sielanka]

Ale cisza w eterze :) nikt nic nie wie ? Pomocy :(

[fuks_ag]

Daj fotkę tej masakry, ja mam tylko układ pinów we wtyczce.

[fuks_ag]

schemat
https://www.google.pl/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=0CAcQjRw&url=http%3A%2F%2Fmetaldetectingforum.com%2Fshowthread.php%3Fp%3D445429&ei=6GKPVLWoEYnsUtmmgtAB&bvm=bv.81828268,d.d24&psig=AFQjCNFC_Vid34RWI4pU13pCrN6qzRF2FA&ust=1418769491417061

[fuks_ag]

http://metaldetectingforum.com/attachment.php?attachmentid=51148&stc=1&d=1265007154

[sielanka]

Z tego co mi wiadomo ten schemat nie jest od garretta ( info uzyskane od Proscan ) więc jeśli ktoś by miał zdjęcia bym był wdzięcznym. A zdj na tej stronie gdzie ten schemat nie da się na tyle powiększyć by zobaczyć połączenia

[sielanka]

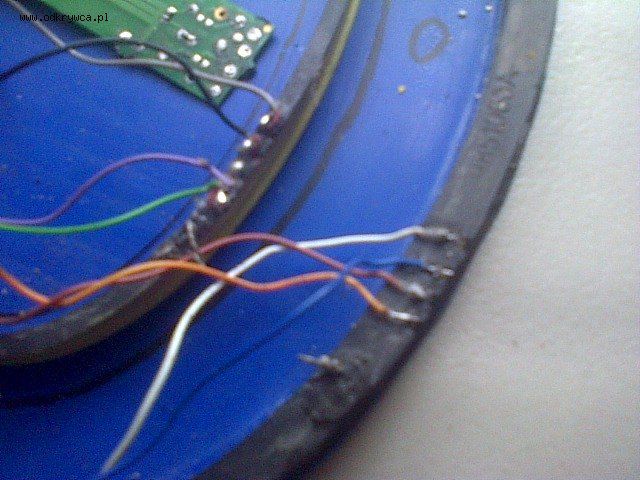

Tak to wygląda

[sielanka]

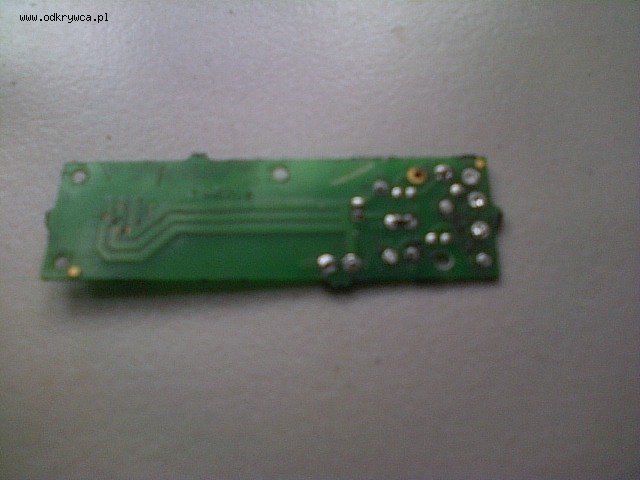

Tak wygląda płytka

[sielanka]

Ceweczka podlaczona i wszystko działa :) rozrysuje schemat i oznacze komus się na pewno przyda pozdr :)

[fuks_ag]

Gratulacje, daj fotkę twego dzieła
