Urwany wtyk cewki Garrett Ace 150

[GIWEROLOG_16]

Witajcie

Mam Problem z Garrettem Ace 150 mojej dziewczyny.
Cewka w magiczny sposób straciła wtyczkę... Nie pytajcie...
I teraz jest problem nie wiem w jakiej kolejności przylutować przewody...
Bardzo proszę o zdjęcie swojej wtyki albo schemat.
Bądź opis chociaż...

Pozdrawiam

[GIWEROLOG_16]

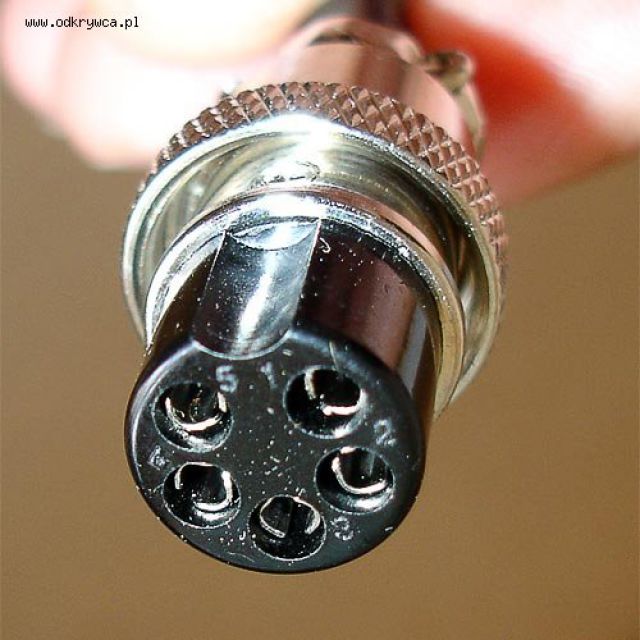

Proszę wystarczy odkręcić śrubke, obkręcić i lekko pociągnąć wtyk.
Pokażą się przewody we wtyku, wystarczą mi zdjęcia lub opis.
Posiadacze garretów pomóżcie...

[fuks_ag]

http://www.google.pl/imgres?imgurl=http%3A%2F%2Fodkrywca.pl%2Fforum_pics%2Fpicsforum25%2Fwtyk.jpg&imgrefurl=http%3A%2F%2Fodkrywca.pl%2Fwszystko-o-garrett-ace-150-i-250-%2C673183.html&h=457&w=490&tbnid=BSzX7Bbw9yQyFM%3A&zoom=1&docid=C8DI7q7Albn5VM&ei=VaFFU5j0FdKZhQf9voDADg&tbm=isch&ved=0CFYQhBwwAA&iact=rc&dur=681&page=1&start=0&ndsp=8

http://www.google.pl/imgres?imgurl=http%3A%2F%2Fodkrywca.pl%2Fforum_pics%2Fpicsforum25%2Fwtyk.jpg&imgrefurl=http%3A%2F%2Fodkrywca.pl%2Fwszystko-o-garrett-ace-150-i-250-%2C673183.html&h=457&w=490&tbnid=BSzX7Bbw9yQyFM%3A&zoom=1&docid=C8DI7q7Albn5VM&ei=VaFFU5j0FdKZhQf9voDADg&tbm=isch&ved=0CFYQhBwwAA&iact=rc&dur=681&page=1&start=0&ndsp=8

[GIWEROLOG_16]

Niestety, link nie pomógł.
Byłem już w tym wątku i nic... jedynie dowiedziałem się jak rozebrać złacze...

[XII]

Panowie koledze chodzi o to jakie kolory kabelków pod które piny podlutować. Rozbierzecie swoje wtyczki i to zaprezentujcie.

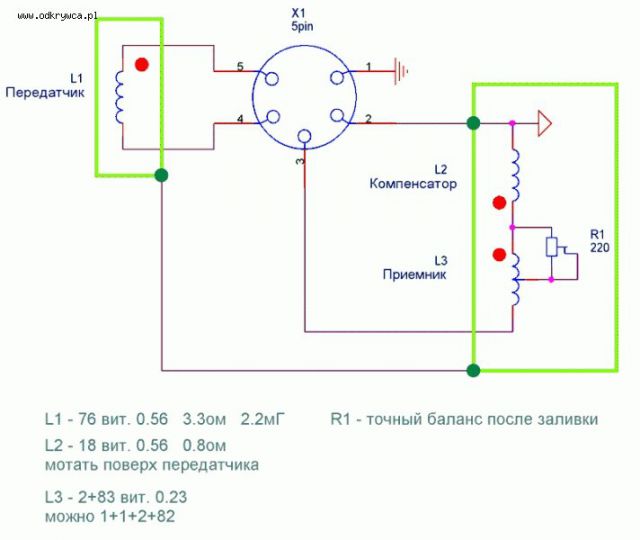

..lub spójrz kolego na rysunek/schemat. Co prawda nie ma opisanych tam kolorów ale za to mamy informacje, że pod pinem 1 jest masa, pod pinem 2-3 zespół cewek L2 i L3 które dają opór większy niż cewka L1 podpięta pod piny 4-5. Masę/ekran chyba łatwo będzie namierzyć, następnie odizoluj kabelki, ocynuj ładnie, miernik w łapki i wykonaj pomiary - odszukaj odpowiednie cewki i podlutuj pod odpowiednie piny wg w/w schematu.

Pozdrawiam.

[fuks_ag]

może to cos wyjaśni
http://www.pasja-eksploracja.com/forum/kraina-pomocy/lutowanie-wtyczki-garrett-ace-150/

[bikemax771]

Przylutowanie wtyku od wykrywacza jest proste jak budowa cepa 5 min i po problemie

pozdrawiam

bikemax771

[GIWEROLOG_16]

Naprawiony !!! Bardzo dziękuję :)

Pozdrawiam i dasz dół ;)
