Co to za wehikuł

[marop]

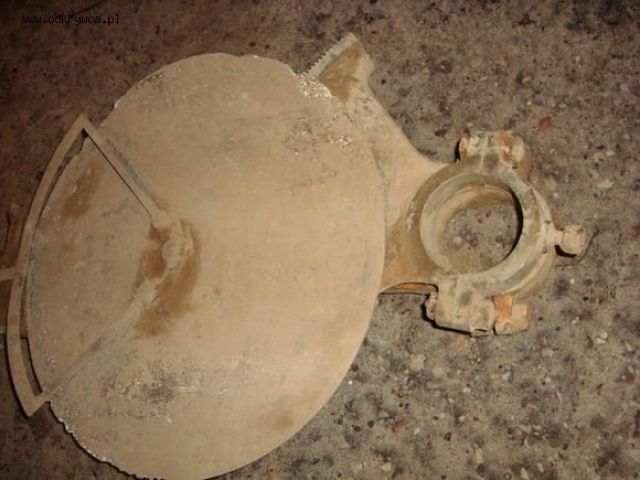

Witam

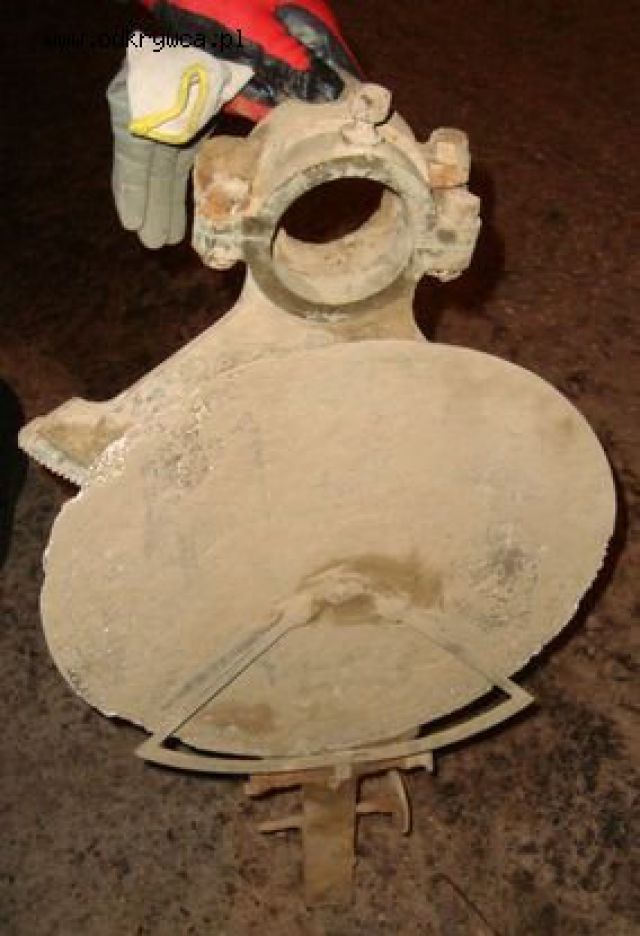

Kto wie co to za urządzenie?
Wysokość około 1m, tarcza około 40cm średnicy cynkowa, pokrętła i częśćskręcana górna mosiądz .Ruchoma ramka mosiężna jak w urządzeniach na statkach.

[marop]

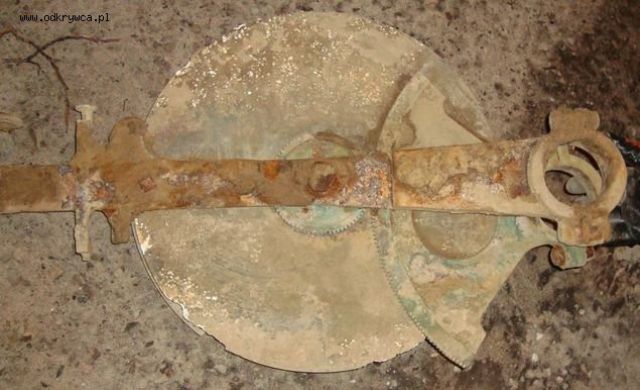

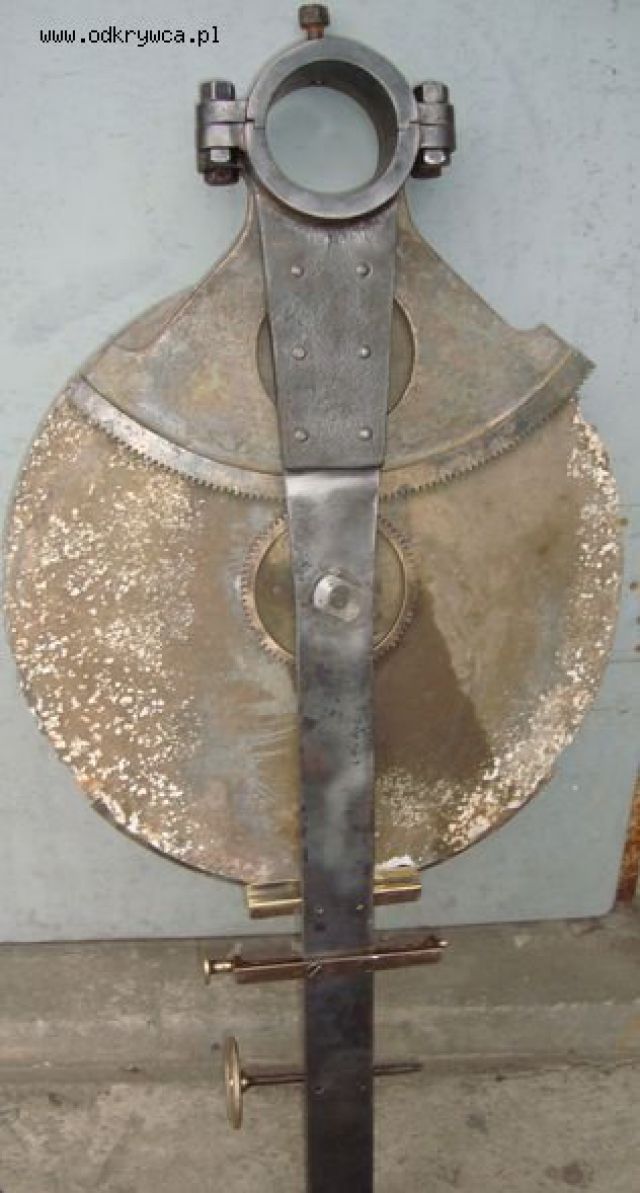

Od tyłu widoczne zastałą przekładnie zębatą.
Co to jet ,perpetum mobile?

[marop]

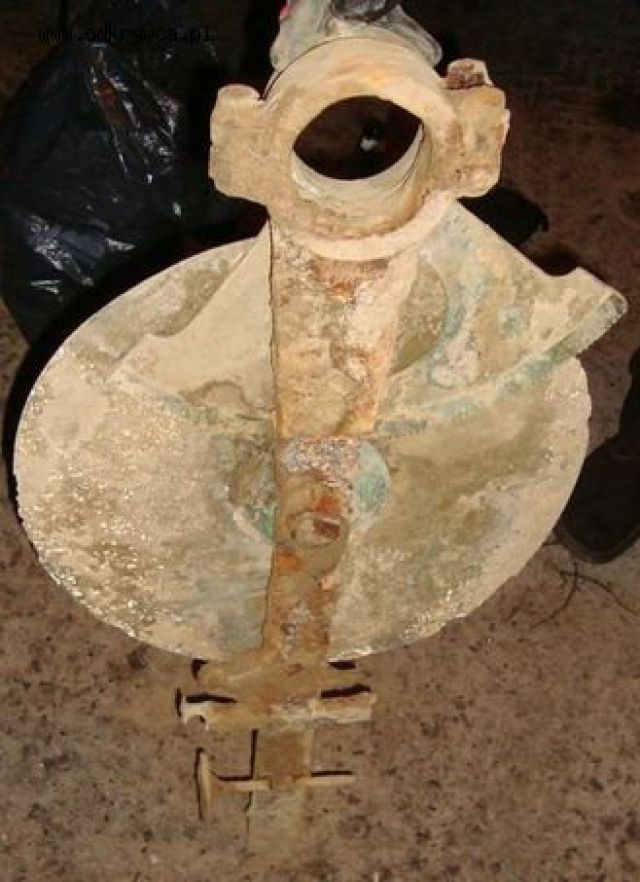

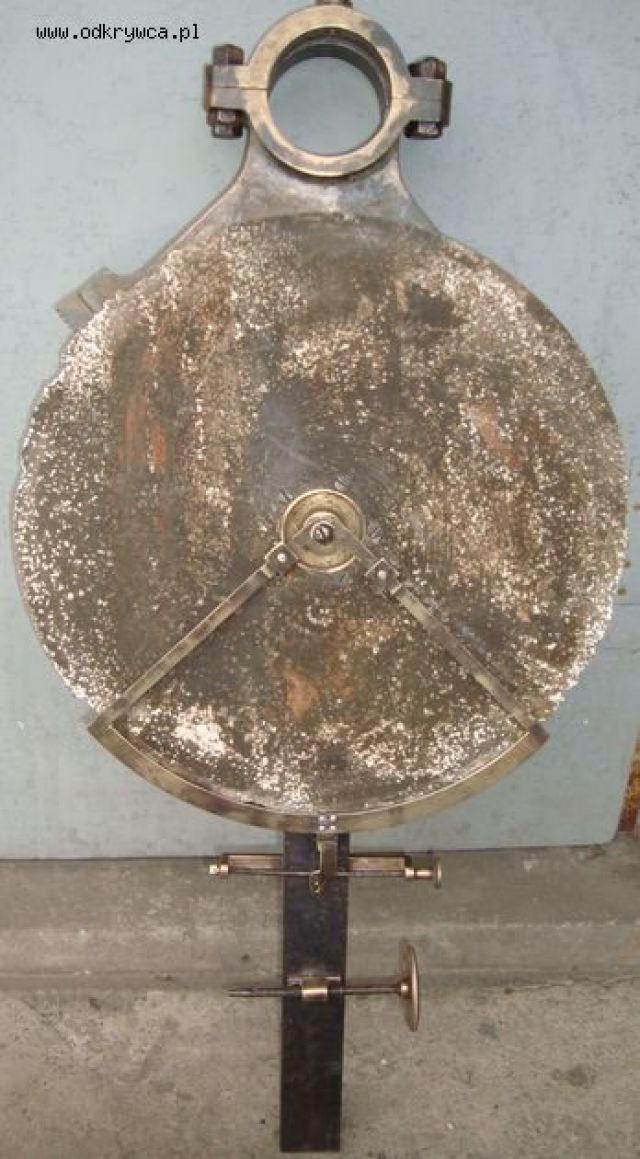

...może po umyciu będzie więcej widać?

[marop]

...

[Zorro ;)]

Wygląda to jak teodolit lub sekstant - przyrządy do pomiarów kątów i odległości lub jakaś ich część, może stanowiło element celowniczy jakiegoś działka?

[marop]

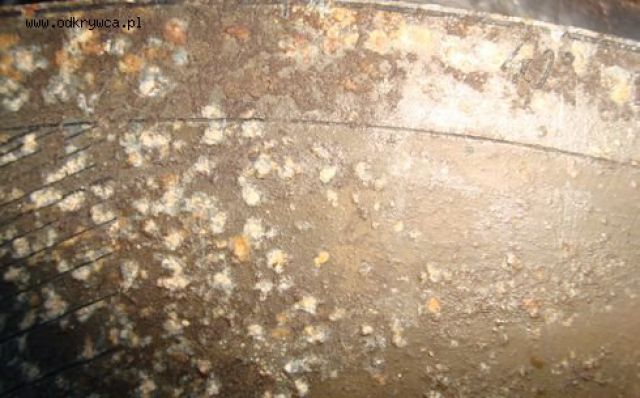

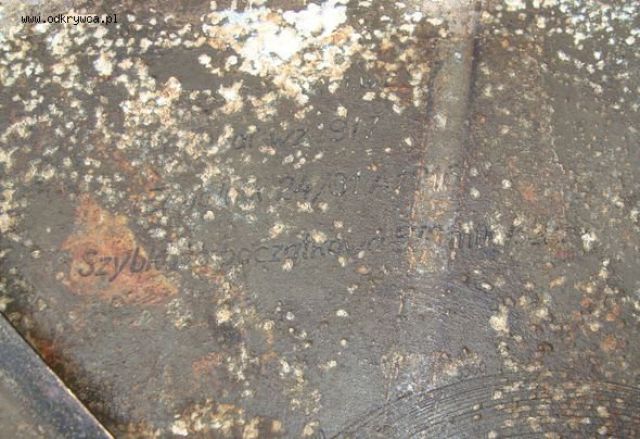

Pokazały się napisy...

[marop]

.. to co odczytałem to :
......wz..7...
Granat wz.1917
Zapalnik 24/31 A 1916
Szybkostrzelność początkow 570met/sek"

[marop]

Wygląda na urzadzenie altleryjskie do granatnika lub moździerza , ale do jakiego ??

[kopijnik2]

wygląda...
na kalkulator /nastawnicę
Zapalnik czasowo uderzeniowy 24/31 Mle 1915/1916
http://www.ziemialodzkawogniu.zafriko.pl/kat/kolekcja/militaria/amunicja/zapalniki/francuskie
oczywiście 75 mm

---------------
być może - do strzelania plot lub (mniej prawdopodobne)ognia pośredniego


a ta szybkostrzelność - to prędkość pocz.

[marop]

Może jakieś nowe sugestie??

[marop]

jakaś totalna egzotyka ?Nikt z szanownych kolegów nie ma informacji na temat tego urządzenia?

[kopijnik2]

wartości na tarczy zmieniają się co 100 metrów

jaka wartość minimalna i maksymalna występuje?

[marop]

Ciężko odczytać ,ale sprawdzę i dam znać

[marop]

Udało się odczytać pierwszy wers napisu:
Armata 75 mm wz.97

[marop]

Lecz w dalszym ciagu nie wiem co to jest ?

[marop]

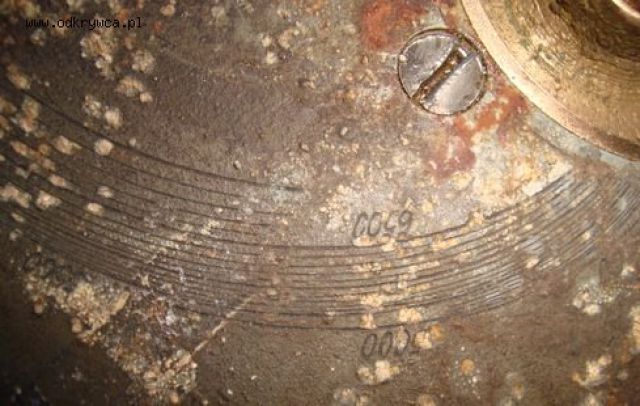

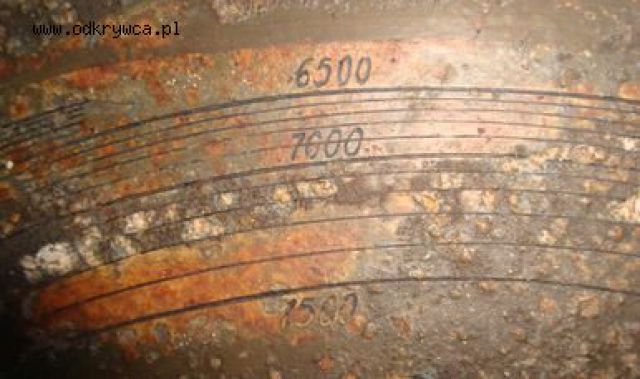

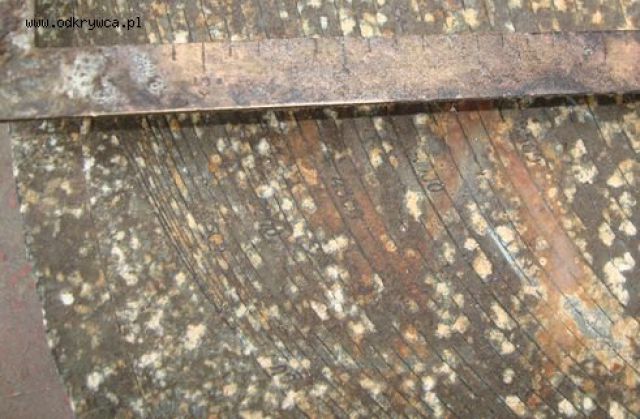

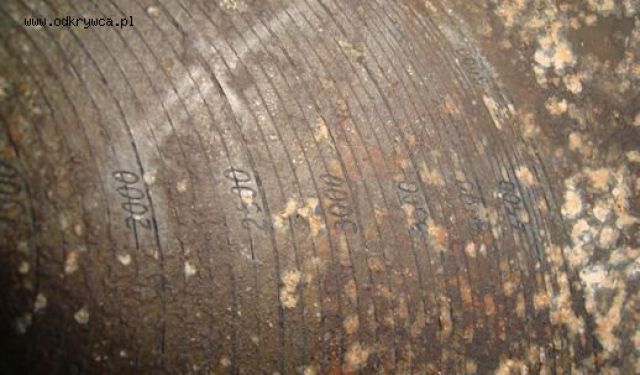

wartości na tarczy w zależności od wybranej trajektorii zaczyna ją się od 5000 i 6500 do 7000 i 8000 w jednej grupie lini. Natomiast w drugiej jest diewięć lini zaczynających sie od 1500 co 500 aż do 4500 kończą się takimi samymi warościami.

[marop]

...

[marop]

...

[marop]

...

[marop]

????

[kopijnik2]

http://www.wbc.poznan.pl/dlibra/doccontent?id=214314&from=FBC
przegląd artyleryjski
1949 6

strona 51 w pozycji

teoria strzelania plot bez przyrządu centralnego
-----------------
w układzie trójwymiarowym:
mamy wytworzyć sferę fali wybuchu pocisku o promieniu nastu dziesiątków metrów w momencie kiedy tor samolotu znajdzie się w jej wnętrzu

prędkość droga czas
samolot: prostoliniowy jednostajny ruch (3d)
pocisk: opóźniony paraboliczny
zapalnik: stała czasowa "

poprzez pomiar pozycji (3d) i prędkości samolotu
ustalić punkt w przestrzeni w zasięgu celowanego ognia
w którym znajdzie się samolot, obliczyć czas dolotu pocisku,
wyznaczyć poprawkę na wyprzedzenie"(3d), ustawić zapalnik i uwzględnić strefę rażenia
...i tylko strzelić w odpowiednim momencie
:)
-----------------------
pocisk leci parabolą
tzn. przy jednym kącie podniesienia będzie zmieniała się jego wysokość w czasie(odległości)

to taka humanistyczna próba naświetlenia zagadnienia kąt w artylerii plot.
w linku masz fachowy wykład

------------------------
jeżeli Zapalnik czasowo uderzeniowy 24/31 Mle 1915/1916
był żarówkopodobny" to ścieżka lontowa była na spirali

i obrót skali odległości powinien powodować jakiś wielokrotny obrót z przesunięciem wysokości" by zmienić pozycję przebijaka
http://77.img.v4.skyrock.net/9847/76169847/pics/3058460097_1_9_UsmvSTir.jpg
a jak widać był
http://www.passioncompassion1418.com/decouvertes/ImagesDecouvertes/collfus/Fus2431m15a.jpg
-------------------------
jeżeli wykluczymy wielokrotny obrót - to element celownika

[steell]

Wygląda że to od Canon de 75 mle 1897
http://pl.wikipedia.org/wiki/Canon_de_75_mle_1897

[steell]

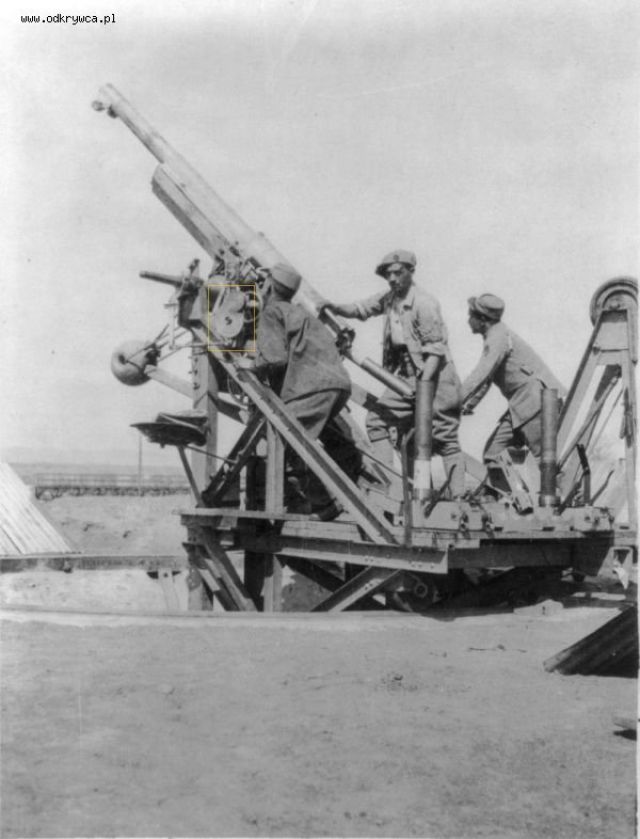

nie wiem czy widać, ale zaznaczyłem na żółto o co mi chodzi

[kopijnik2]

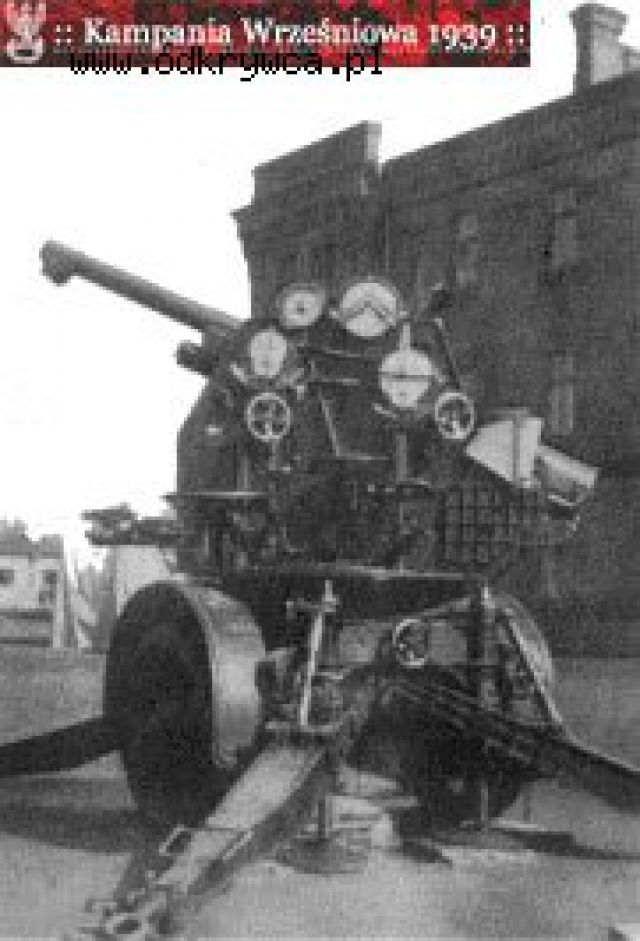

a tu owe nastawnice

[marop]

Dzięki za pomoc , ale na twoim zdjęciu steel cyferblat nastawnicy jest około 20cm średnicy w mojej około 40cm.
Z tytułu kiepskiej rozdzielczości co oczywiście wiąże sie z powiekszeniem zdjęcia Kopijnika jedyne podobieństwo jakie widzę to obejmy.
Dzięki za zaangażowanie
