Tesoro Cibola - potencjometr dyskryminacji.

[bluemen123]

Witam.Mam problem z potencjometrem dyskryminacji. Obluzował się i oderwały się od niego 3 kabelki. Prosiłbym o fotkę albo instrukcję w jakiej kolejności przylutowac kabelki . Najlepsza byłaby fotka od środka potencjomertu przekręconego do pozycji zerowej, maksymalnie w lewo. Pozdrawiam

[Krychus]

Walę z pamięci, nie gwarantuję, że będzie dobrze.

Są tam trzy przewody - czerwony, czarny i biały. I teraz patrząc się od tyłu na potencjometr: biały po środku, czerwony po prawej, czarny po lewej.

Pozdrawiam, K.

[bluemen123]

Tylko ja mam wykręcony cały potencjometr i boję się , że zamontuje go odwrotnie. Wydełki od lutowania są na godzinie 12? Czy przekręcone w którąs stronę. Najlepsza byłaby fotka

[pacian]

Po co ci kombinowac wyslij do Proscana i za pare zł ci to zrobi profesjonalnie.

[talgo]

o ile naprawia tesoro
wiesz jak wyglądają przepychanki Viking-denar-proscan

[bluemen123]

Trochę szkoda mi czasu i pieniędzy na wysyłanie. 3 kabelki to nie problem przylutowac .

[Krychus]

Tylko ja mam wykręcony cały potencjometr i boję się , że zamontuje go odwrotnie.

O czym tu mowa? Napisałem wyraźnie kolory przewodów: patrząc od tyłu na potencjometr (czyli tą blaszaną obudowę, nie na miejsce, gdzie nakładasz pokrętło - o taki widok: http://img.bazarek.pl/102821/8714/2088693/6626153644f0e8423d27f4.JPG )

To, czy zamienisz miejscami lewy i prawy nie ma znaczenia, byle biały był na środku. Ale Taką kolejność jak napisałem przyjmuję dla widoku, w którym nóżki potencjometru są skierowane do dołu.

pozdrawiam, K.

[Krychus]

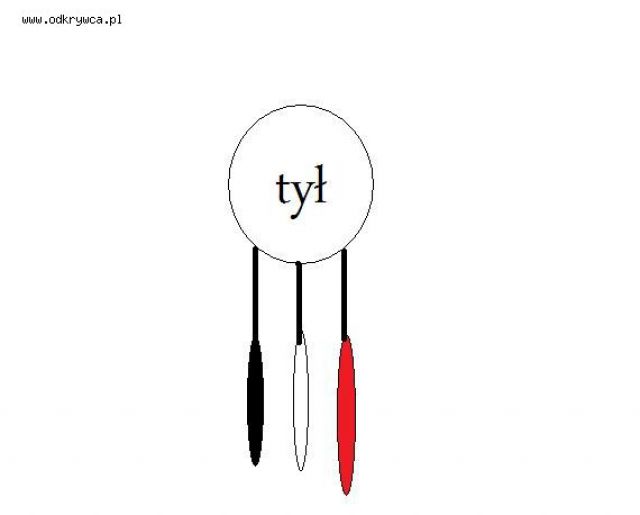

O w taki sposób. Ale mówię, nie pamiętam dokładnie. Najwyżej potencjometr będzie działać odwrotnie" (wartość najniższa po prawej, a wartość najwyższa po lewej - wtedy tylko zmienisz kolejność czerwony-czarny).

Nie bać się działać, nie bać się!

K.

[policemayster]

Kolego, zrób to metodą prób i błędów, nic sie nie stanie jak przylutujesz coś źle.

[tadeks6]

Witam. U Proscana nie ma żadnych problemów z naprawami Tesoro, mi ostatnio wymieniali kabel od sondyw vaquero

[bluemen123]

Już działa :) Dzięki za pomoc

[Krychus]

Napisz, czy myliłem się, czy nie... bo sam z chęcią bym się dowiedział :D

K.

[bluemen123]

Oczywiście biały na środku , a pozostałe czyli czerwony i czarny tak jak w drugim potencjometrze obok, dokładnie już nie pamiętam ;p

[bluemen123]

Oczywiście biały na środku , a pozostałe czyli czerwony i czarny tak jak w drugim potencjometrze obok, dokładnie już nie pamiętam ;p
