Nie rozuminem za bardzo.. Jak ta sama belka podwozia może miec 2 szerokosci?

[kopijnik2]

rama biedki składała się z czterech belek - o tej samej wysokości 61

1. tej co z tyłu" szerokość - 66, długość - 956-(2x27)
2. trzech ułożonych w kierunku - tak jak dyszle", szerokość - 47

z tych trzech środkowa - krótsza kończyła się mocowaniem orczyka
długość trzech (2x skrajne i środkowa)- trzeba będzie z rysunku obliczyć"

[kopijnik2]

http://myvimu.com/exhibit/43123417-biedka-elementy-ramy?ref=1023

[kopijnik2]

uprząż szorowa
http://machowicz-rymarstwo.kalisz.pl/product.php?id_product=174

[kopijnik2]

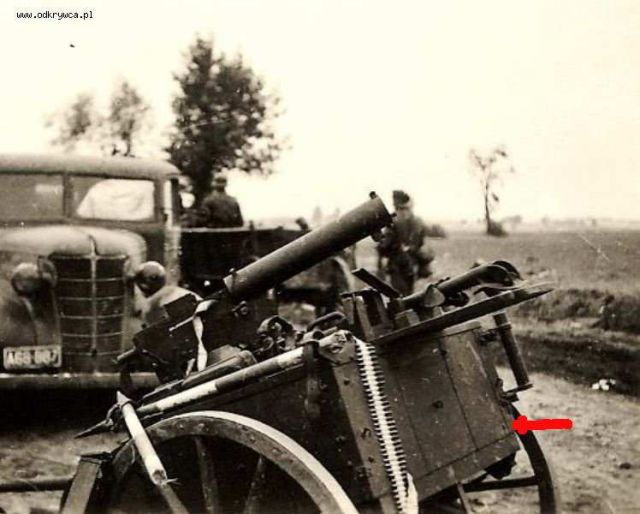

i ot taka zmyłka...
ckm
deska
ale biedka amunicyjna(patrz pod deskę)
dzięki Panu Adamowi możemy zobaczyć dobrze" - http://myvimu.com/exhibit/43822317-biedka-amunicyjna-wnetrze-zawartosc?ref=1023

[kopijnik2]

orczyk - stelwaga
http://myvimu.com/exhibit/43860217?ref=1023

[kopijnik2]

i kawałek prawdziwej historii

[lew_1988]

Zapytam po raz drugi czy byłaby szansa otrzymania skanów tych rysunków?

[lew_1988]

?

[kopijnik2]

nie rozpowszechnię formy arkuszowej...
opublikuję detale

[kopijnik2]

http://myvimu.com/exhibit/44075017?ref=1023
wkręt - bez tego ani rusz

i nie łatwo go dostać...

[kopijnik2]

jak by ktoś takie trafił - jeszcze ze 100 sztuk trzeba...

[lew_1988]

http://www.naxel.com.pl/produkty.php?content=detail&pid=135&pk=3

[kopijnik2]

jutro sprawdzę
zwykle - od 7 lat nie produkujemy połówek"

[kopijnik2]

coś nowego"
http://myvimu.com/exhibit/44154617-biedka-amunicyjna-i-ckm-wz-33-otwory-tylnie?ref=1023

------------------
mocowanie osi wersji amunicyjnej
nieresorowanej
http://myvimu.com/exhibit/44154117-biedka-amunicyjna-ckm-wz-33-montaz-osi?ref=1023

[kopijnik2]

:))
cóż z tego, że normy DIN 7972 są publikowane w ofertach sklepów...

DIN 7972 - 5,5x16 - nie ma
DIN 7972 - 5,5 - nie ma
DIN 7972 - nie ma

[bodziu000000]

.

[kopijnik2]

nowe detale - pierwszej wersji biedki ckm
http://myvimu.com/exhibit/44870817?ref=1023

jedno z kół
http://myvimu.com/exhibit/44871017?ref=1023

[kolekcjoner126]

Kolego Bandi1973, mógłbyś podać do siebie kontakt? Bo wysyłanie wiadomości dla nowych użytkowników zostało zablokowane"... Chodzi mi o to koło.

[kopijnik2]

fotka biedki z zamocowaną podstawą plot.
http://myvimu.com/exhibit/45530317?ref=1023

[lew_1988]

Allegro: CKM wz. 30 - biedka - żołnierz hełm wz. 31 - Katowice

[lew_1988]

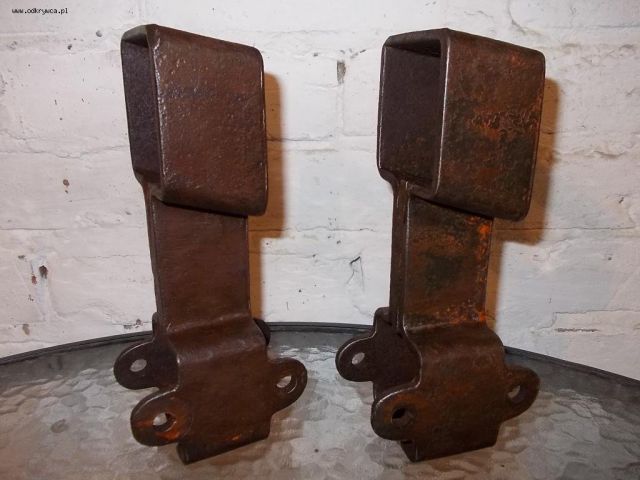

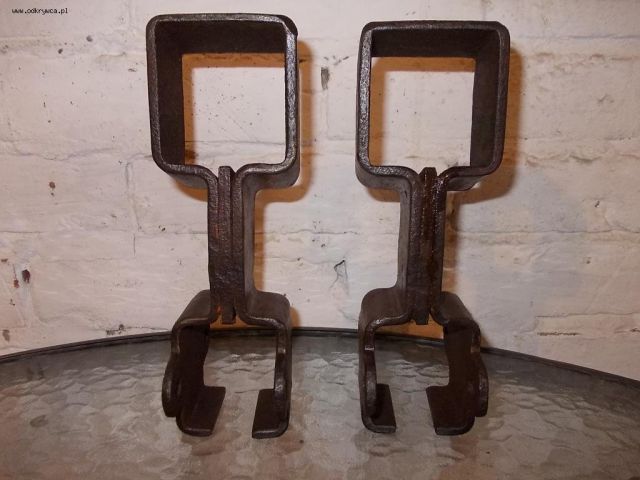

Mocowania dyszli biedki wz. 33.

[lew_1988]

...

[lew_1988]

...

[kopijnik2]

dobrze zwymiaruj
te kołki" wewnętrzne też
i umieść rysunek
------
gratuluję
