Szkice, rysunki działka rewolwerowego 3,7 cm

[piokot20]

Czy posiada ktoś skany rysunków,planów działka rewolwerowego 3,7 cm? W muzeum wojskowym w Dreźnie widziałem jeden plan z XIX wieku, ale niestety zdjęcie wyszło kiepskie.Będę wdzięczny za pomoc.

[husky1]

Posiadam skany instrukcji obslugi dziala Hotchkiss Revolving Cannon cal.1.45 (37mm) z 1886 -5-luf .Rowniez moge ci podeslac sprawozdanie z prob tego dziala z 1874, obie bogato ilustrowane z dokladnymi planami .Czy to to dzialo?

[malpa]

A czy ja mogę poprosić o przesłanie instrukcji i sprawozdania ?

[husky1]

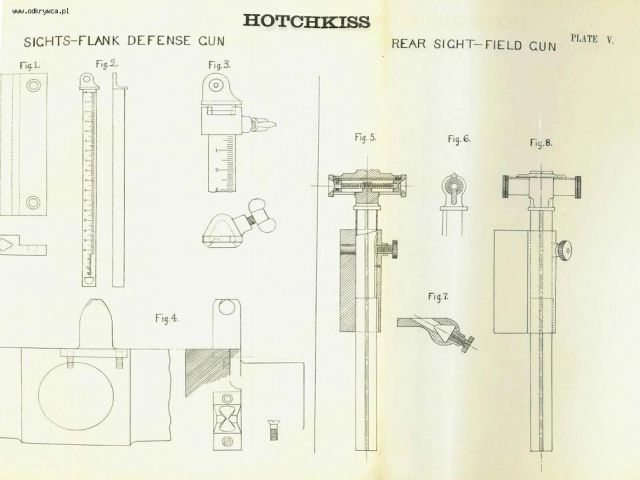

Plany Hotchkiss z instrukcji obslugi.

[husky1]

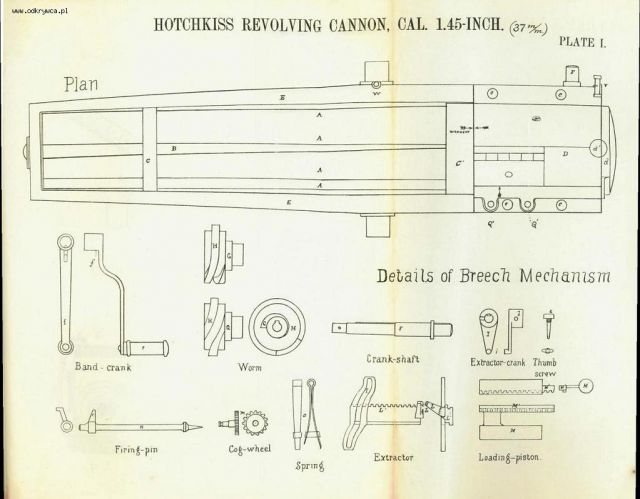

tabl.2

[husky1]

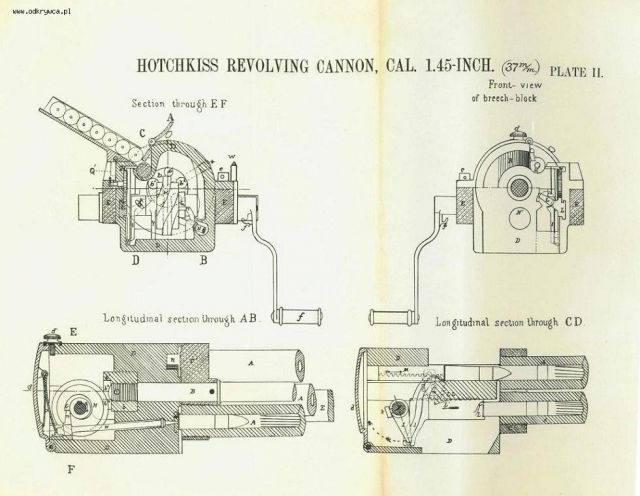

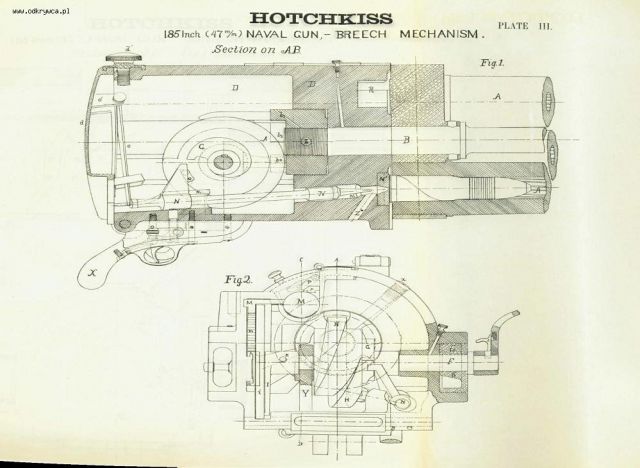

Inny kaliber i podstawa-zasada ta sama.

[husky1]

celownik

[husky1]

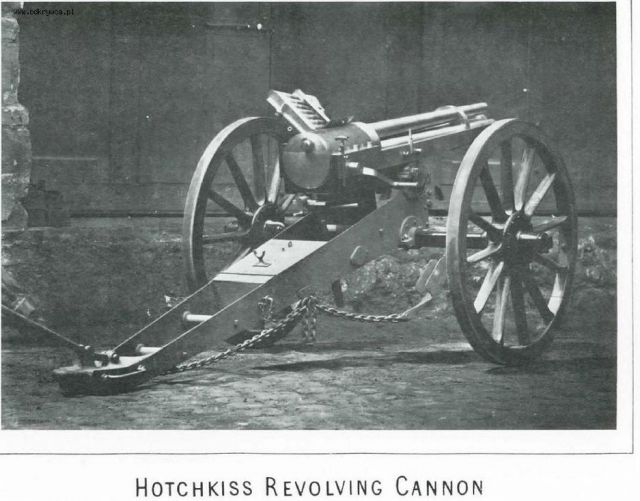

Pic.1

[malpa]

Husky Dziękuję za skany ,fajne rysunki.

[mietek]

Instrukcje w pelnej wersji sa dosciagniecia, na:

http://www.forgottenweapons.com/wp-content/uploads/Hotchkiss%20Revolving%20Cannon/Hotchkiss%20Revolving%20Cannon%20Manual.PDF

http://www.forgottenweapons.com/wp-content/uploads/Hotchkiss%20Revolving%20Cannon/Ordnance%20Memo%2027%20-%20Hotchkiss%20Revolving%20Cannon.pdf

plus fotki: http://oldbritishguns.com/the-37mm-hotchkiss-revolving-cannon
