Urządzenie elektryczne z pokrętłami

[thebestof1999]

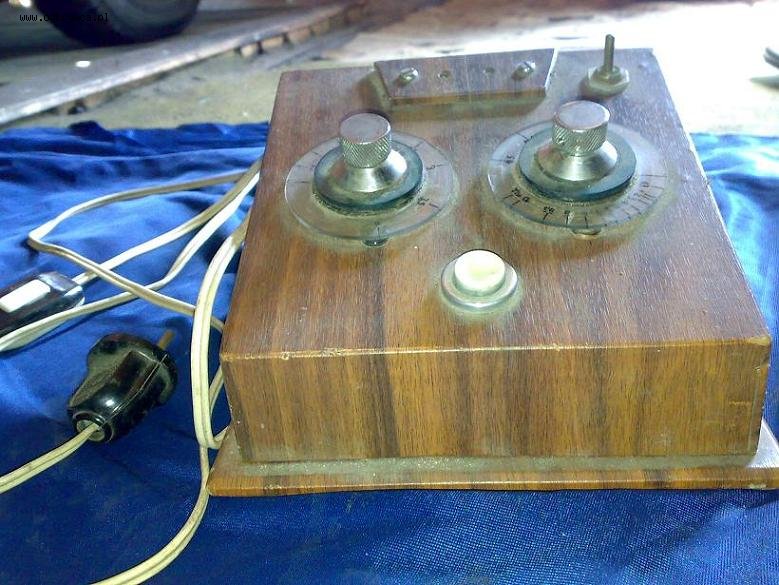

Witam. Ostatnio sprzątając garaż natknąłem się na to urządzenie z dwoma pokrętłami,przyciskiem,przełącznikiem i z dwiema kontrolkami. Czy ktoś wie do czego to mogło służyć?? Pozdrawiam

[armand]

To jest timer, czyli WŁĄCZNIK CZASOWY do podłączenia do powiększalnika, stosowany przy wywoływaniu fotografii czarno - białych. Włącza żarówkę powiększalnika na czas ustawiony przy użyciu wyskalowanych pokręteł.
Zwiększenie przysłony o jedną działkę w obiektywie powiększalnika powoduje konieczność dwukrotnego zwiększenia czasu naświetlania.

[kopijnik2]

nie włącza...

włączenie jest manualne
wyłącza po zadanym czasie

[thebestof1999]

Witam. Ostatnio sprzątając garaż natknąłem się na to urządzenie z dwoma pokrętłami,przyciskiem,przełącznikiem i z dwiema kontrolkami. Czy ktoś wie do czego to mogło służyć?? Pozdrawiam

[thebestof1999]

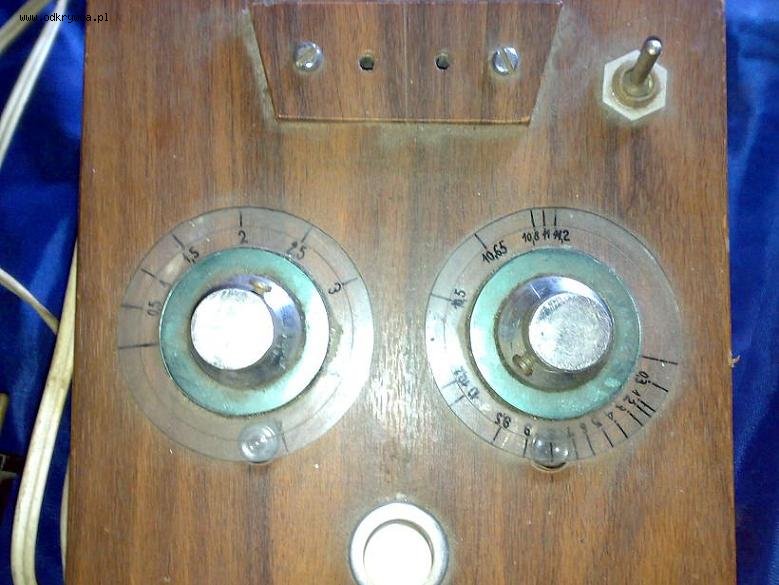

widoczne cyfry na pokrętłach

[thebestof1999]

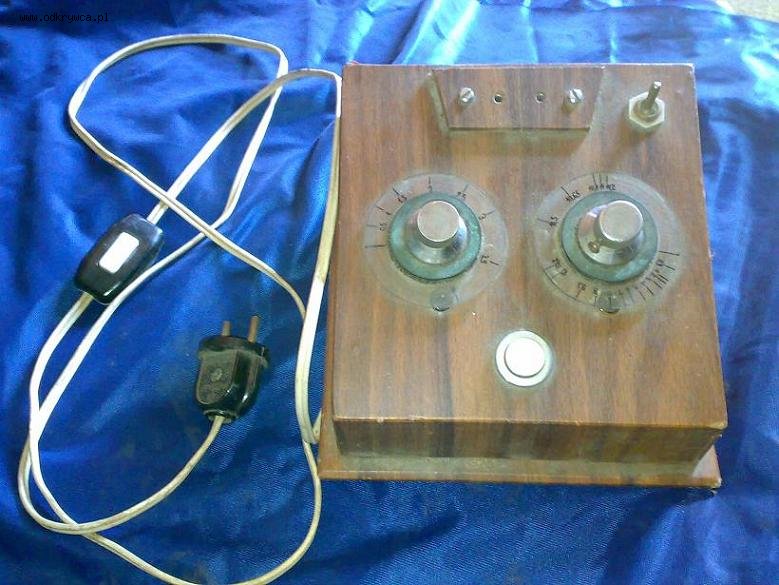

zdjecie

[thebestof1999]

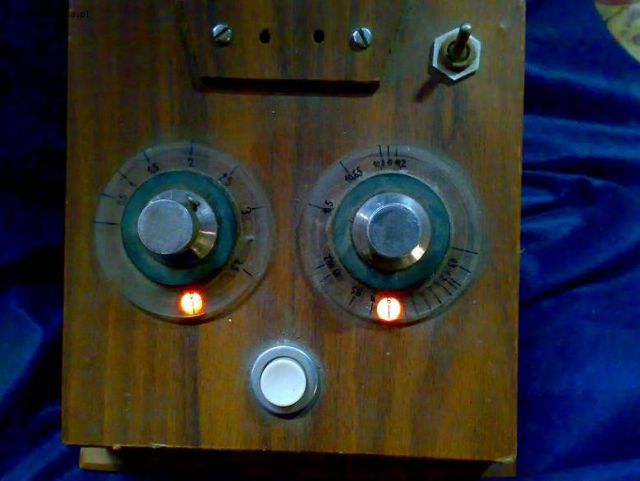

dwie pomarańczowe kontrolki

[tomala_kikol]

Te dwa otwory to nie jest przypadkiem miejsce podłączenia czegoś? Poza tym wypadało by pokazać wnętrze co za układy ma bo z pudełka samoróbki to ciężej niż z fusów wywróżyć:D

[kopijnik2]

wygląda na zasilacz regulowany
~~12 volt

[thebestof1999]

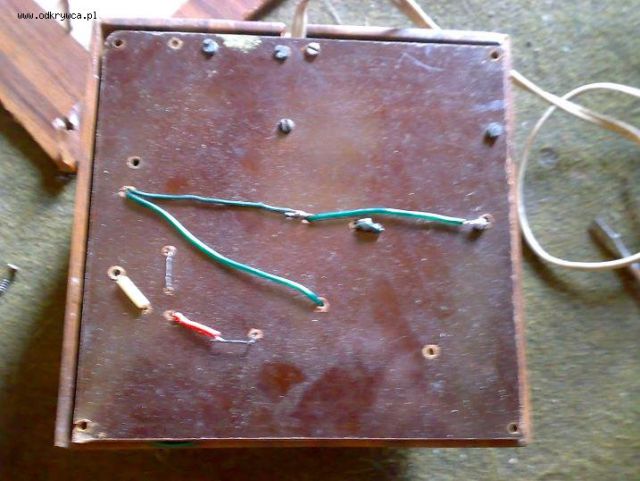

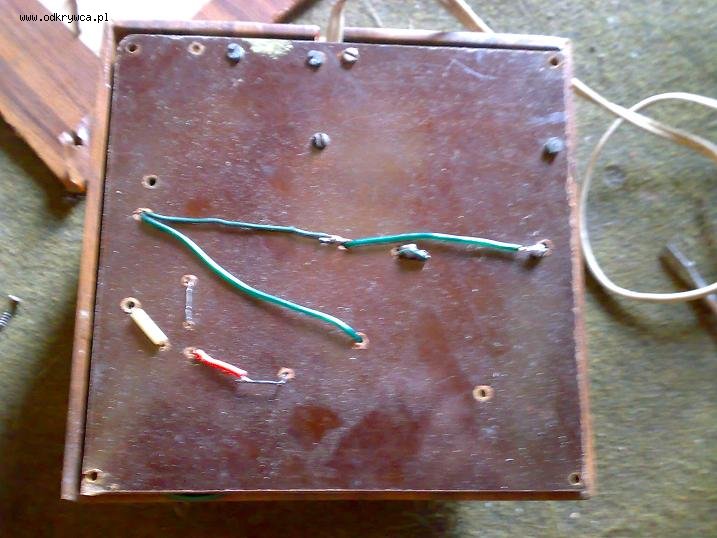

po zdjęciu pokrywy

[thebestof1999]

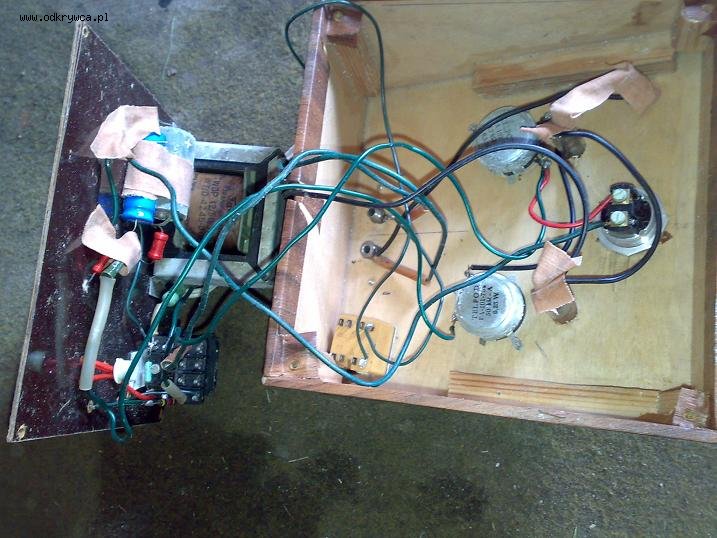

wnętrze 1

[thebestof1999]

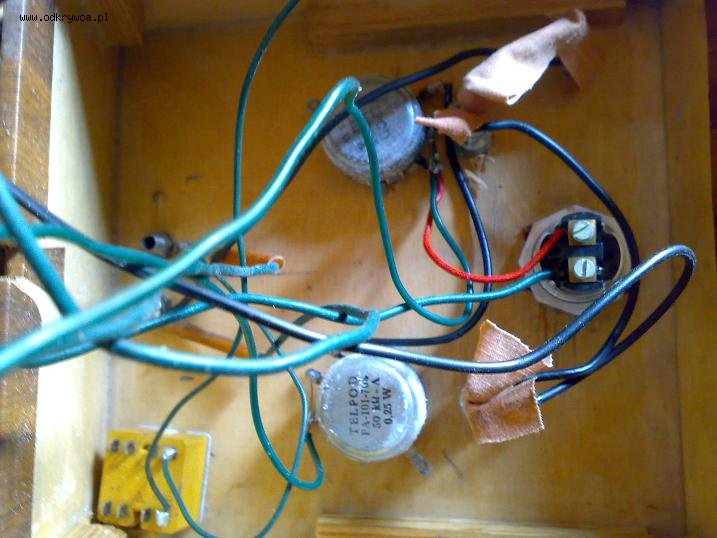

wnętrze 2

[thebestof1999]

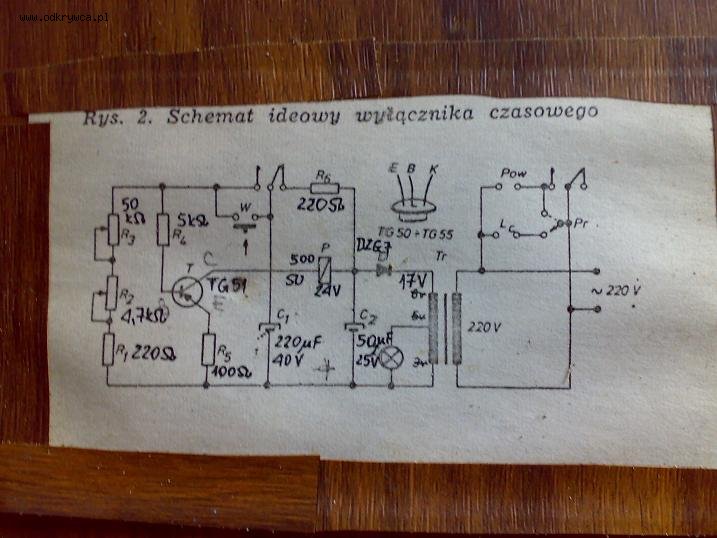

i schemat pod pokrywą

[kopijnik2]

i nadal potrzebujesz identyfikacji?

[thebestof1999]

to na pewno jest zasilacz??

[kopijnik2]

na kartce jest napisane:
wyłącznik czasowy

samoróbka - zapewne wyposażenie ciemni fotograficznej
