Części Pojazdów Wojskowych - ( część 2 ) - Studebacker , Half Truck , M3 , Uniwersal Carier , T-34 , Marder , Jagdpanzer , Hanomag

[1610]

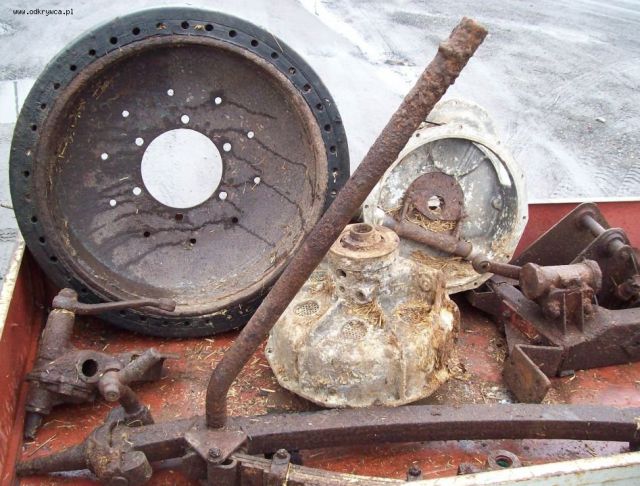

Następna dostawa militarna od dziadka - tym razem ze stodoły

Kto rozpozna te skarby " ? ?

Link do ( 1 części ) wątku :

http://odkrywca.pl/pokaz_watek.php?id=685268#1224524

Części Pojazdów Wojskowych - SdKfz , PzKpfw , Stug, Hetzer , Flak , Opel Blitz
------------------------------------------------------------
1. Sprzęgło

2. przód ramy ciężarówki

3. oś przednia z resorem

4. przekładnia kierownicza

[1610]

2

i

10

prawie cała cała przednia część ramy SdKfz 251

[1610]

Następna dostawa militarna od dziadka - tym razem ze stodoły

Kto rozpozna te skarby " ? ?

Link do ( 1 części ) wątku :

http://odkrywca.pl/pokaz_watek.php?id=685268#1224524

Części Pojazdów Wojskowych - SdKfz , PzKpfw , Stug, Hetzer , Flak , Opel Blitz
------------------------------------------------------------
1. Sprzęgło

2. przód ramy ciężarówki

3. oś przednia z resorem

4. przekładnia kierownicza

[1610]

SdKfz 251

2

i

10

[ziarnoo]

ja sotatnio trafilem tyroche gasienic od t34.https://forum.odkrywca.pl/uploads/forum_old/photos/picsforum25/29012011_wszystko_216.jpg

[ziarnoo]

https://forum.odkrywca.pl/uploads/forum_old/photos/picsforum25/29012011_wszystko_217.jpg

jesli byl by ktos zainteresowany kupnem gasienic od t34 to masz jeszce kilka. pozdrawiam. moj mail to wowkrk@interia.pl

[1610]

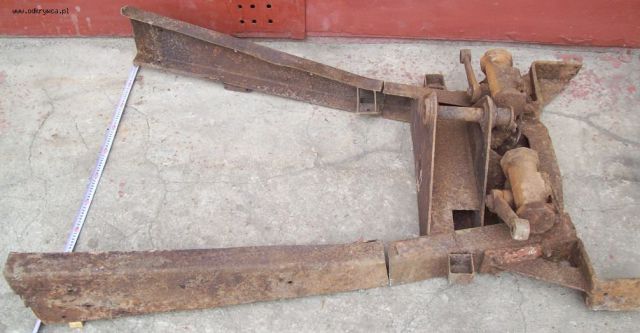

przód ramy SdKfz 251

jeden wymiar techniczny

- więcej zdjęć z wymiarami - na maila dla zainteresowanych - odbudowujących takie pojazdy !

[1610]

2

SdKfz 251

szczegóły konstrukcji

[1610]

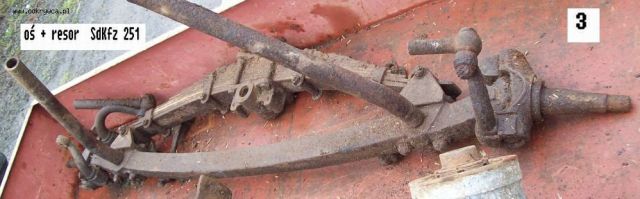

3

oś + resor + zwrotnice

wyglądają identycznie jak w SdKfz 251 - na następnej fotce

[1610]

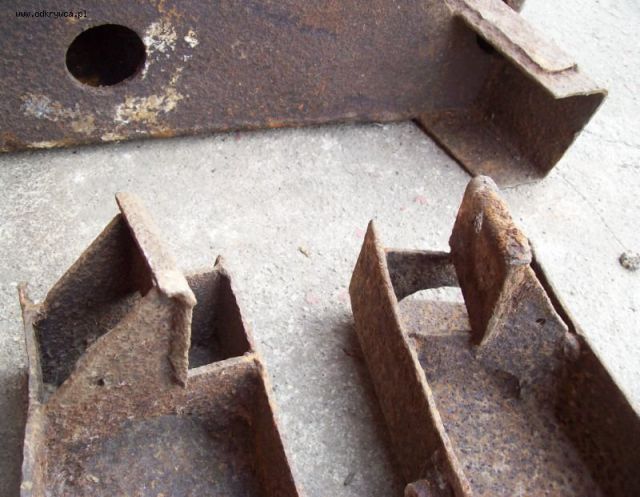

SdKfz 251

2 i 10

wsporniki poduszek silnika

[1610]

3

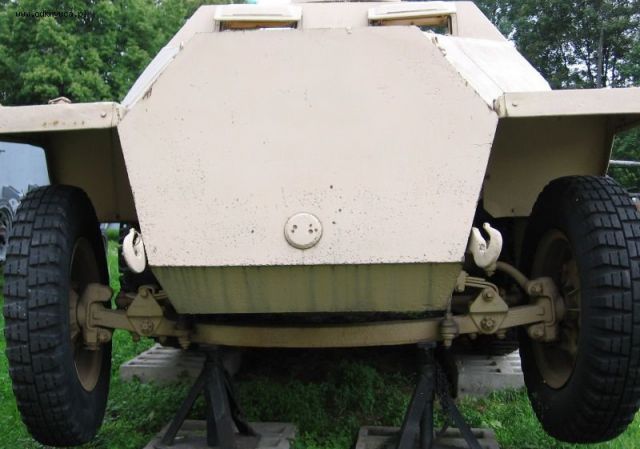

przód SdKfz 251 ( MWP Warszawa )

[1610]

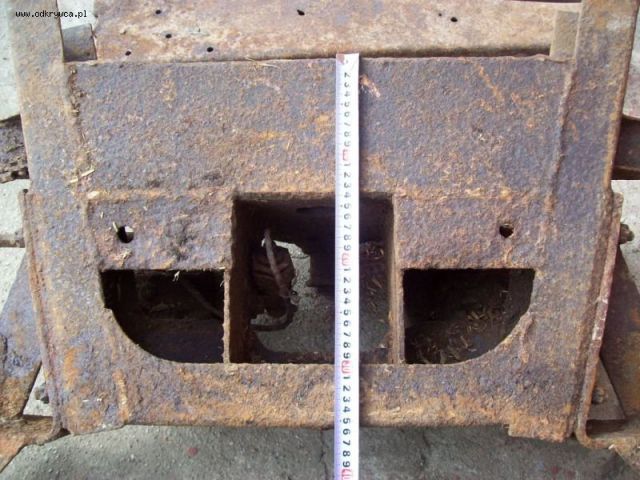

SdKfz 251 - przód ramy


jeszcze jeden wymiar

ok. 100 cm

[1610]

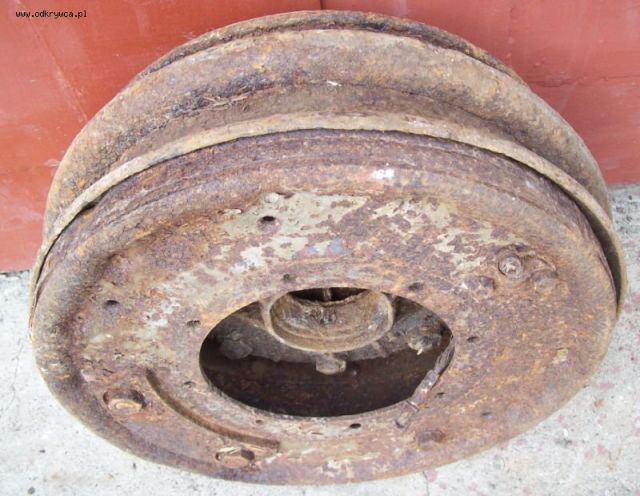

5 to komplet z 6

Szczęko - Trzymacz Hamulców koła do SdKfz 251

[1610]

5 i 6

na kole

SdKfz 251

[1610]

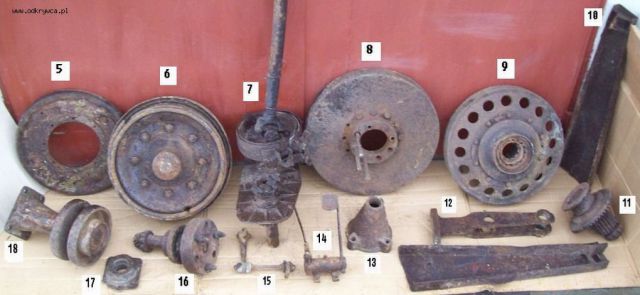

5. pokrywa bębna hamulcowego

6. felga koła ( ciężarówki - transportera ? )

7. część zwolnicy z wałkiem napędowym

8. koło przekładni satelitarnej ( ? )

9. koło zamachowe wału ( ? )

10. belki ramy 2 szt - wycięte

11. zębatka

12. wspornik

13. kołnierz - wspornik

14. pedał - dźwignia gazu z cięgnem

15. dźwignia

16. wałek z zębatką

17. kołnierz

18. kółko podtrzymujące gąsienice

[1610]

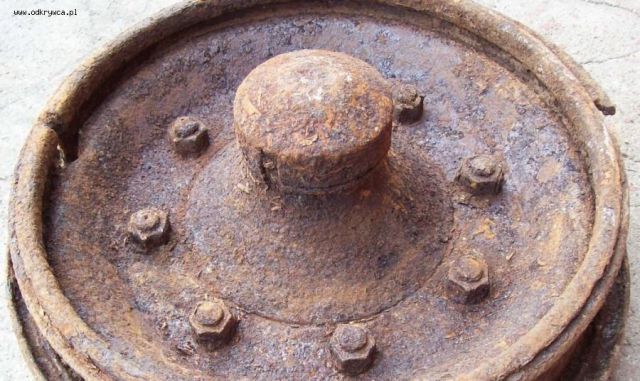

6

Koło SdKfz 251

szczegóły

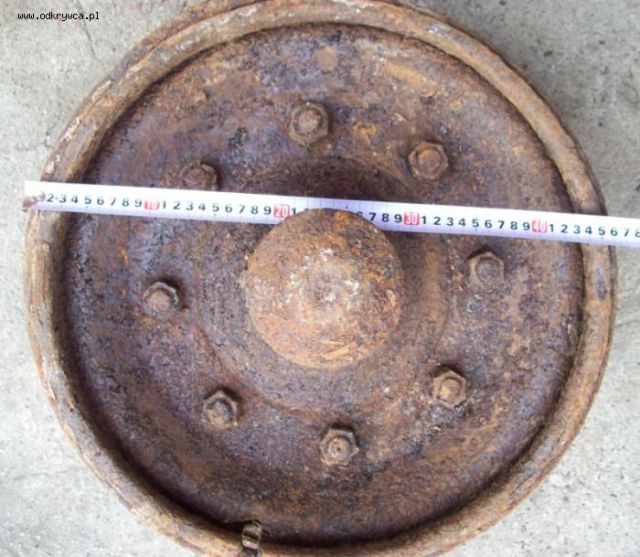

[1610]

Koło SdKfz 251

wymiar zewnętrzny - 46 cm

[ziarnoo]

lilkanascie ogniw gasienic t34 do sprzedania. pozdrawiam

[tomili]

Witam

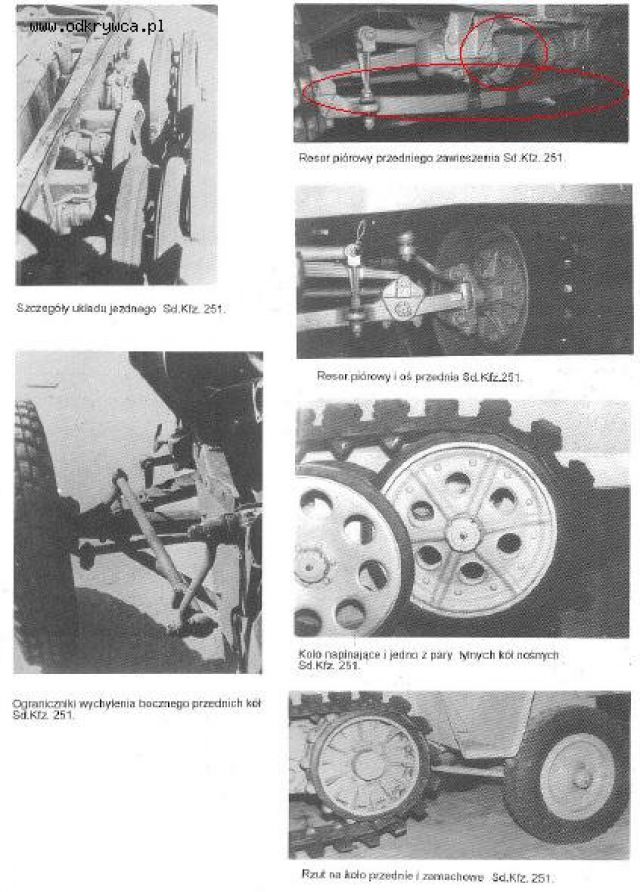

Na pierwszej fotografii elementy 2 i 3 to najprawdopodobniej przednie zawieszenie do transportera Sdkfz 251. W załączniku fragment pozycji Mała monografie- Transporter opancerzony Sd. Kfz. 251 cz.1 " Zaznaczone na czerwono szukane elementy.
Pozdrawiam
Tomek.

[tomili]

Witam
Sprzęgło pasuje do Stuga IV i wszystkich pojazdów na podwoziu PzKpfw IV, http://www.odkrywca.pl/slajd.php?gn=542&f=282.jpg. Odsyłam do galerii wydobycia i odbudowy Stuga znajdującego się obecnie w Poznaniu. http://www.odkrywca.pl/galerie.php?nazwa=542
Pozdrawiam
Tomek.

[1610]

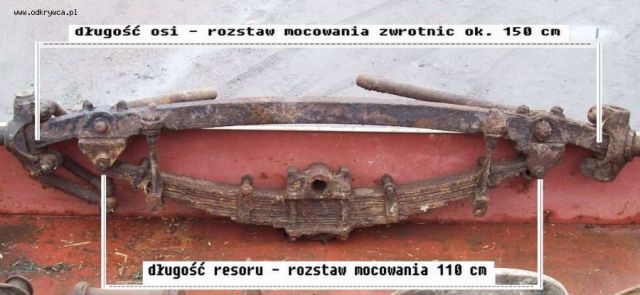

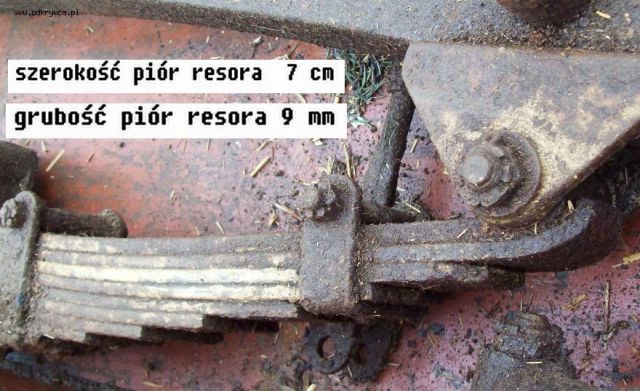

3

wymiary osi

wygląda na 100% SdkFz 251 - ale tylko porównanie wymiarów da pewność czy to ten czy inny ( mniejszy lub większy pojazd )

[1610]

wszystko to z walk nad Odrą w 1945 r.

wydziobane z pobojowiska przez sprytnego rolnika

Koło - wygląda na jedną z wielu wersji kół z T-34

[1610]

3

pozostałości oryginalnej piaskowej farby

[tomili]

Poprawiony link http://www.odkrywca.pl/slajd.php?gn=542&f=409.jpg http://www.odkrywca.pl/slajd.php?gn=542&f=395.jpg
Pozdrawiam
Tomek

[1610]

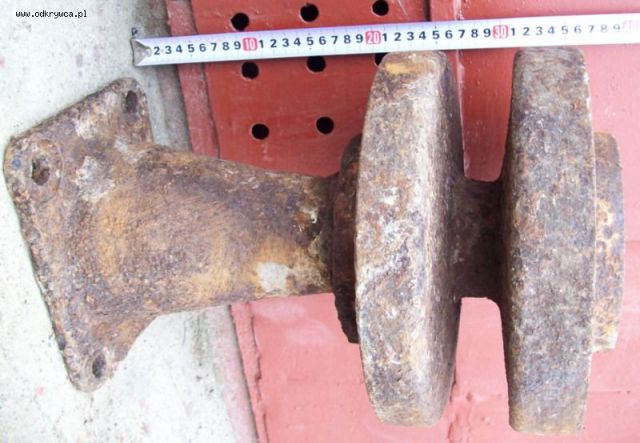

18

rolka podtrzymująca gąsienice - stalowa

StuG IV

PzKpfw IV ( ? )

[1610]

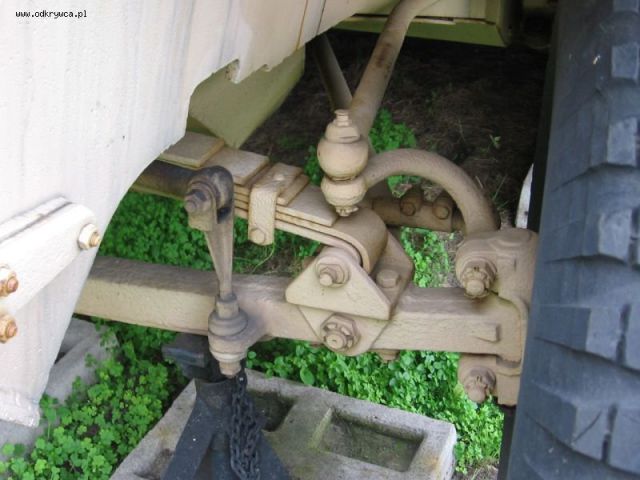

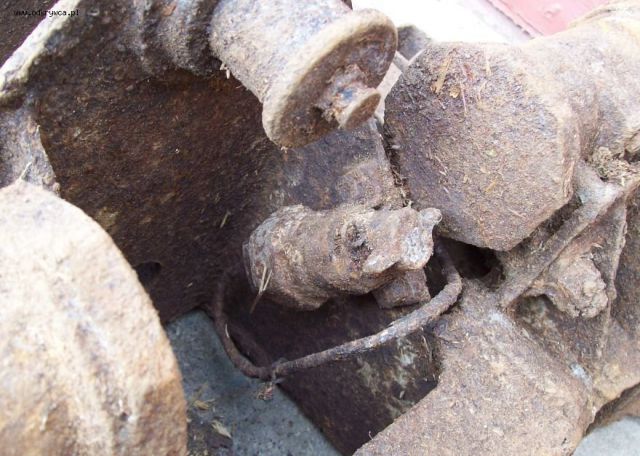

3

detale zawieszenia SdKfz 251
