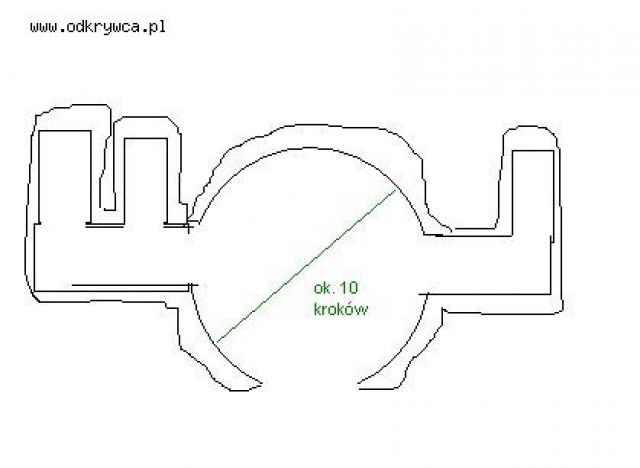

werewolf Posted March 8, 2011 Author Share Posted March 8, 2011 witamzastanawiam się cóż tam mogło stać? coś niemieckiego podejrzewamwymiar dość umowny.. ogólnie to co widać zostało w formie wałów ziemi, te pokoiki" bardzo wąskie ale być może to efekt osunięcia ziemi.. na dole obrazka był wjazd/wejściektoś kojarzy układ?bo jest ich 3 czy 4 blisko siebie i wszystkie identycznie zbudowane Link to comment Share on other sites More sharing options...
werewolf Posted March 10, 2011 Author Share Posted March 10, 2011 nikt nie kojarzy tego układu?może ktoś ma link do strony z rysunkami niemieckich fortyfikacji"?kojarzę że była taka stronka Link to comment Share on other sites More sharing options...
Penetrator Posted March 10, 2011 Share Posted March 10, 2011 Może polski, powojenny okop dla dział z okrężnym sektorem ostrzału?Szerokość wjazdu: szerokość działa + 0.5m dla dział na podwoziu kołowym, 1m dla dział na podwoziu gąsienicowym. Pochylenie wjazdu: odpowiednio 10-15 stopni i do 25 stopniGłębokość stanowiska: lufa działa powinna znajdować się 20-25 cm nad przedpiersiemPo lewej stronie stanowiska nisze amunicyjne. Rów z niszami amunicyjnymi powinien mieć 1.80m, odległość między niszami nie mniej niż 1mPo prawej schron dla obsługi też powinien mieć 1.80 metra. Link to comment Share on other sites More sharing options...
jahooo Posted May 3, 2011 Share Posted May 3, 2011 Tego typu kształt bardziej przypomina stanowisko dla moździerza lub działek/WKM p-lot (np rosyjski WKM 2x12,7mm) Zazwyczaj p-lotki umieszcza się w zespołach, moździerze także. Na stanowiska haubic ciut przymałe, na armaty ppanc też nie pasuje. Link to comment Share on other sites More sharing options...

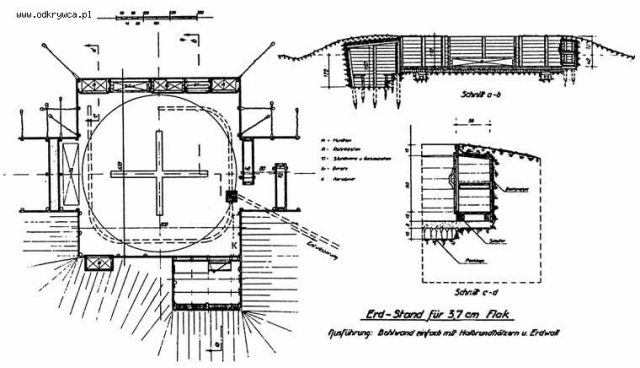

Nadwojciech Posted May 3, 2011 Share Posted May 3, 2011 Może coś uda ci się dopasować.Stanowisko 3,7 cm FLAK. Link to comment Share on other sites More sharing options...

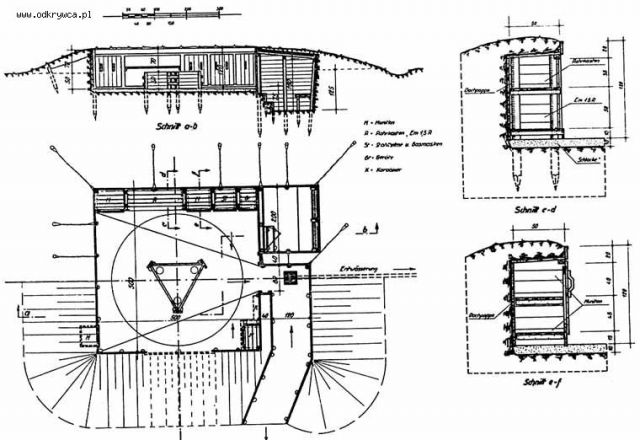

Nadwojciech Posted May 3, 2011 Share Posted May 3, 2011 Stanowisko 2 cm FLAK. Link to comment Share on other sites More sharing options...

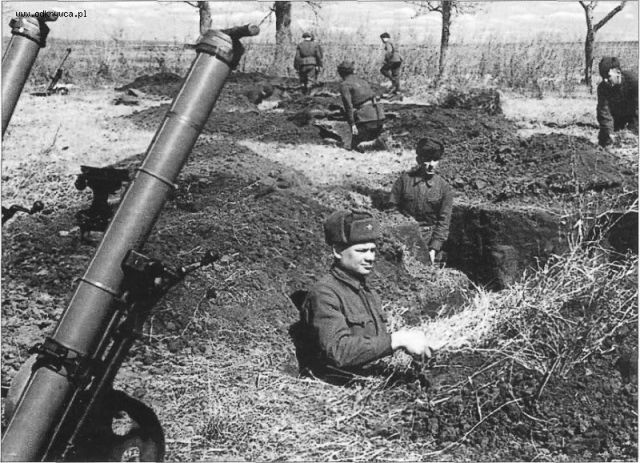

Nadwojciech Posted May 3, 2011 Share Posted May 3, 2011 A co do moździerzy to mam takie coś.Post został zmieniony ostatnio przez moderatora Grzebiuszka 23:08 04-05-2011 Link to comment Share on other sites More sharing options...
Nadwojciech Posted May 3, 2011 Share Posted May 3, 2011 Werewolf może chodziło Ci o tą stronę?http://www.allworldwars.com/German%20Field%20Fortifications%20on%20the%20Eastern%20Front.htmlBardzo ciekawa,może się komuś przyda ten link. Link to comment Share on other sites More sharing options...
