podpinka i fasunek w wz.31- wymiary

[kurkow]

Może mi ktoś podać wymiary podpinki i fasunku w hełmie wz.31?
Zamierzam je sobie sam sklecić, tylko chcę to zrobić w miarę dokładnie.
Pozdrawiam

[R51]

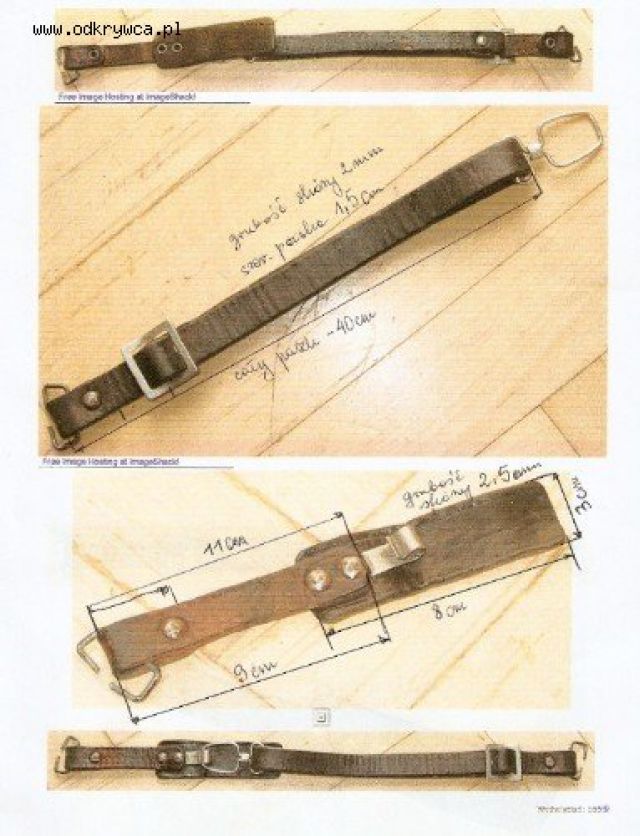

Myslałem że ktos cos podepnie ale skoro nie, to może to zdjęcie coś pomoże...

[kurkow]

Wielkie dzięki. Właśnie tego się spodziewałem po forum odkrywcy.
Pozdrawiam

[der_bartosz]

Kolego nie masz co liczyć na wymiary, ja też o nie prosiłem i domyśl się z jakim skutkiem

[kurkow]

Domyślam się...
Dlaczego tylu tu farmerów, którzy niczym nie chcą się dzielić?
Później jedzie taki na rekonstrukcję i się lansuje, że ma najlepszy ekwipunek a wszyscy inni są cwelami. Pomoc niektórych forumowiczów jest naprawdę powalająca.
Pozdrawiam wszystkich drewniaków

[kurkow]

... jak chcesz, żeby coś było zrobione, radź sobie sam

[der_bartosz]

Wyślij mi na maila zdjęcie w większej rozdzielczości, fajnie by bylo jak byś mial jeszcze fasunku wymiary albo scan

[sebol13]

Witam!
Bez przesady der_bartosz ja Ci naprawdę chciałem pomóc!
http://www.odkrywca-online.com/pokaz_watek.php?id=512419

To może zrób my tak powiedz które wymiary Cię dokładnie interesują a ja postaram się z dokładnością do 1mm pomierzyć :)

Pozdrawiam
Sebol

[vis1939]

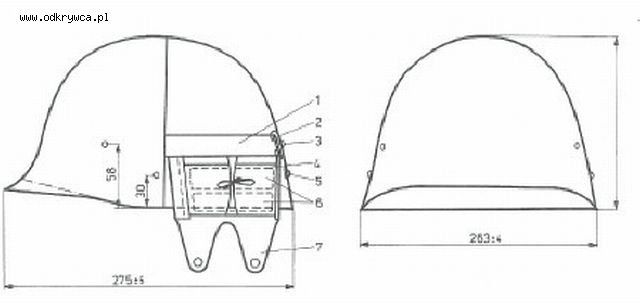

Pewnie już macie ale wrzucę,może komuś się przyda-wg rysunków Zbrojowni nr2 w Warszawie:

[vis1939]

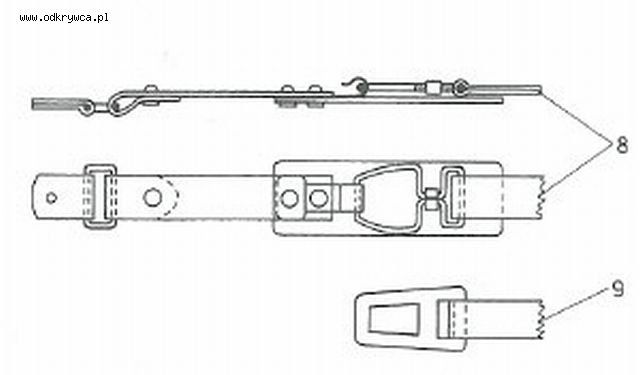

Podpinka,niestety nie mam wymiarów.

[vis1939]

Znaczy się fasunek i wymiary można w sumie wyliczyć na podstawie wymiarów dzwonu...ech za dużo piwa:)

[sebol13]

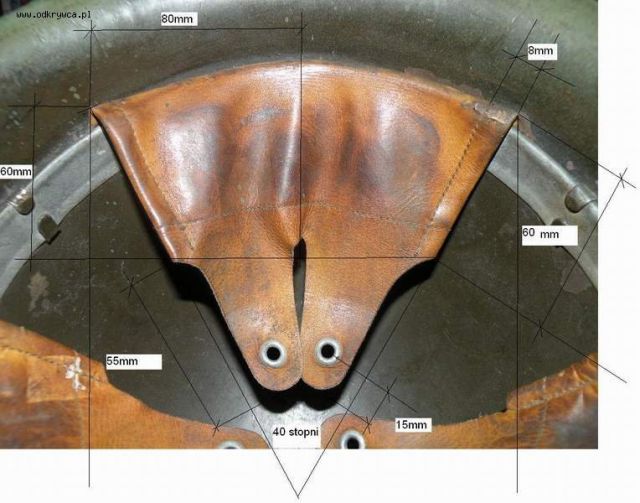

No i teraz sprawa prosta jak napisał kol. vis1939 trzeba tylko siąść z kartką ołówkiem i trochę poszkicować a wymiary orientacyjne możecie brać z mojego zdjęcia bo wymiarowanie jest zrobione z dokładnością do 3mm.

[sebol13]

chyba wiecie jak się liczy z proporcji :) Powodzenia

[kubulek]

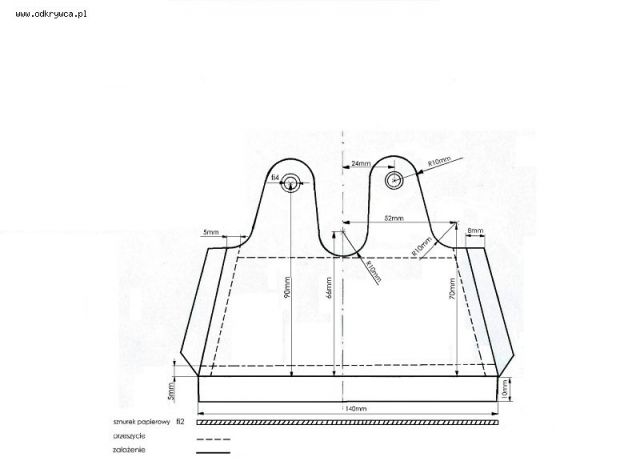

Znalazłem coś takiego wz. 31/50.

[kubulek]

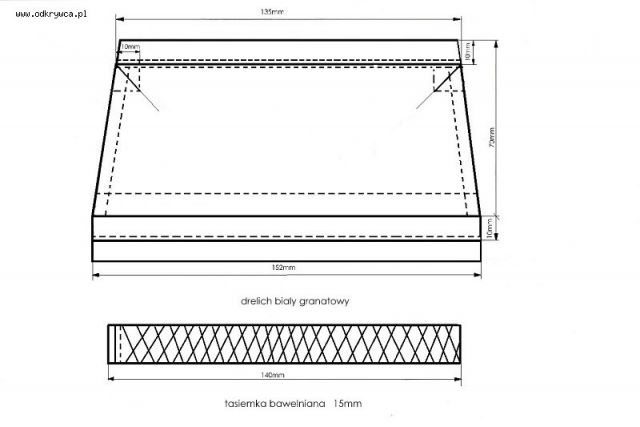

Część wewnętrzna torebka na poduszkę.

[kubulek]

Jestem ciekaw czy wymiary są prawidłowe. Ma ktoś na ten temat wiedzę?
