Kolba do muszkietu-wymiary

[lina_90]

Witam Kolegów! Mam mały problem otóż poszukuję wymiarów kolby do muszkietu. Czy któryś z kolegów mógłby takowe wymiary mi podać? Chodzi mi o muszkiet w długim łożu obojętnie jakiej produkcji chodzi o to by kolba byłą w miarę prosta do wykonania. Z góry serdecznie dziękuję.

pzdr

[lina_90]

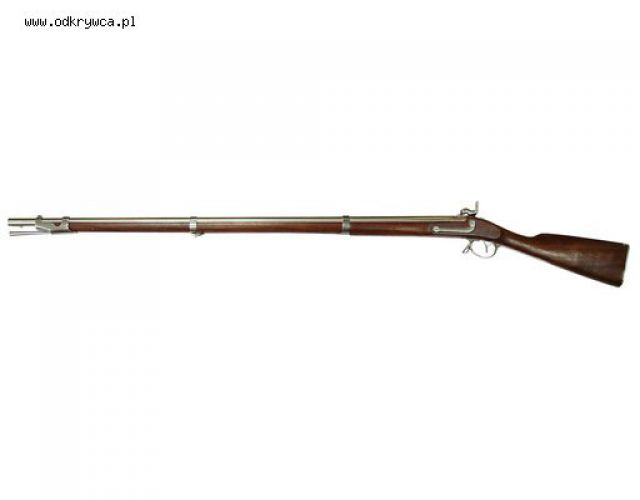

np. coś takiego.

[M164U]

Muszkiet brytyjski. Rozmiary:
Ciezar - 10,5 funtow (4,8 kg)
Dlugosc calosci - 58,5 cali (1490 mm)
Dlugosc lufy - 42 cali (1100 mm)
Kaliber 0,75 cali (19 mm)
http://en.wikipedia.org/wiki/Brown_Bess

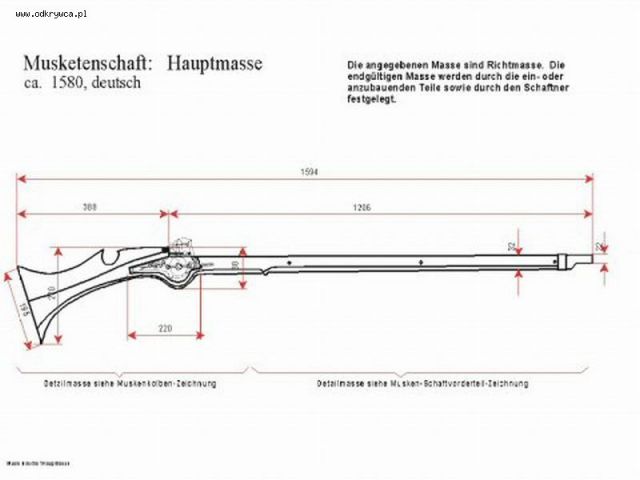

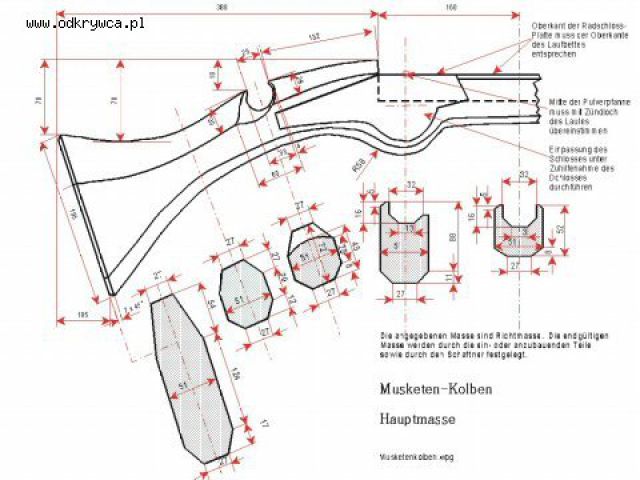

[białemyszki]

Ale jak datowany ma być ten muszkiet?

[białemyszki]

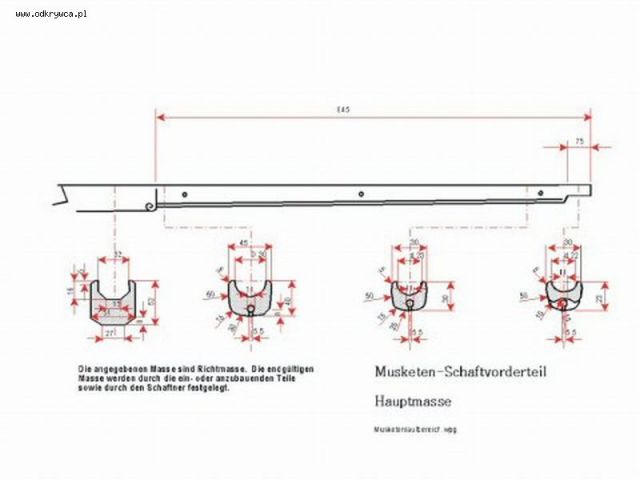

2

[białemyszki]

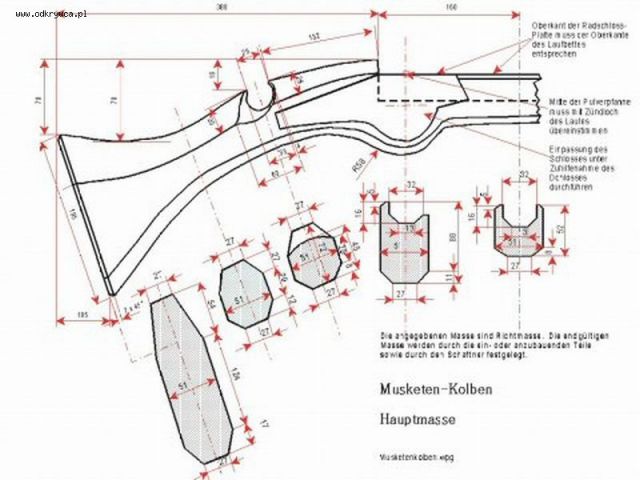

3.

[białemyszki]

Warto też obejrzeć pdf-y z tej stronki www.feuerwaffen.ch

[lina_90]

Dzięki za rysunki techniczne. Byłyby wystarczające ale są nieco za małe i nie mogę dojrzeć wymiarów.

pzdr

[muslim]

Przytrzymaj Ctrl i pokręć rolką w myszce - w ten sposób uzyskujesz powiększenie.

[białemyszki]

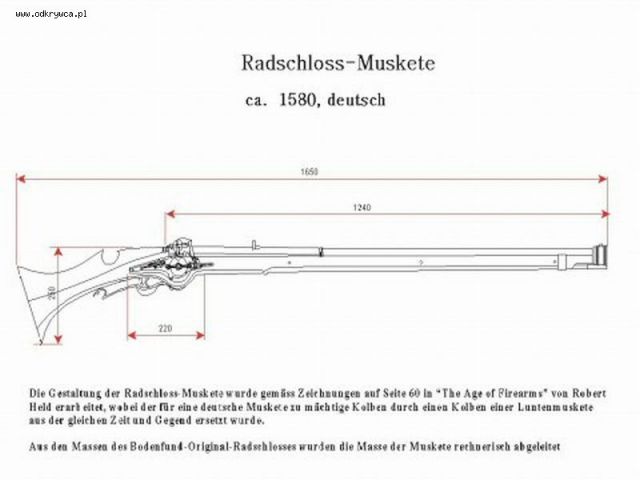

W takim razie plany po powiekszeniu do 800x600. Niestety poleciała trochę jakość. Spora częśc wymiarów i tak się zmieni w zależnosci od zastosowanego zamka, lufy itp. Te same plany są na podanej przeze mnie stronce.

[białemyszki]

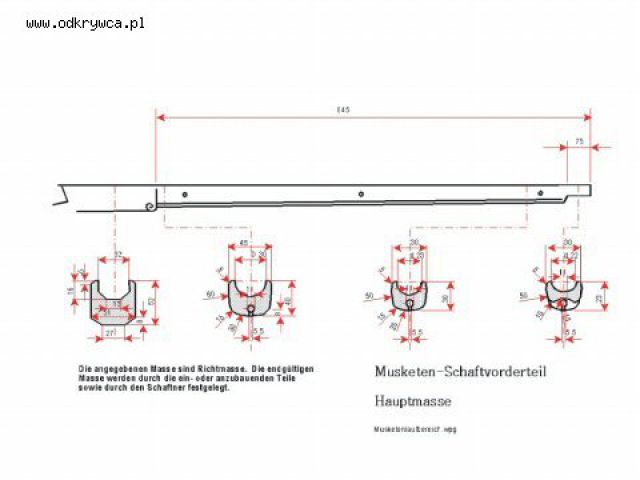

2

[białemyszki]

3

[białemyszki]

4

[kijow]

lina masz tu numer tel do gości co dorabia profesjonalne kopie nie odróżnisz od oryginału.603655 315

[białemyszki]

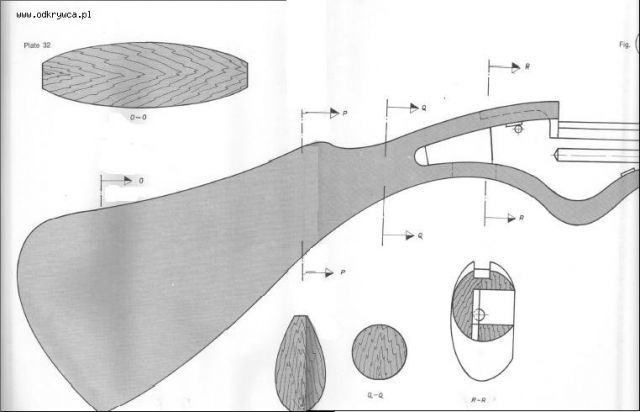

Znalazłem jeszcze coś takiego. Muszkiet chyba gdzieś około przełomu 17 i 18 wieku. Nie jest to raczej dokładna kopia zabytku, ale trzyma się stylistyki. Brak niestety wymiarów i zakończenia pod lufą, ale taka była intencja autora planów, by dopracować to sobie samemu w zależnosci od długości posiadanej lufy, zamka itp.

[białemyszki]

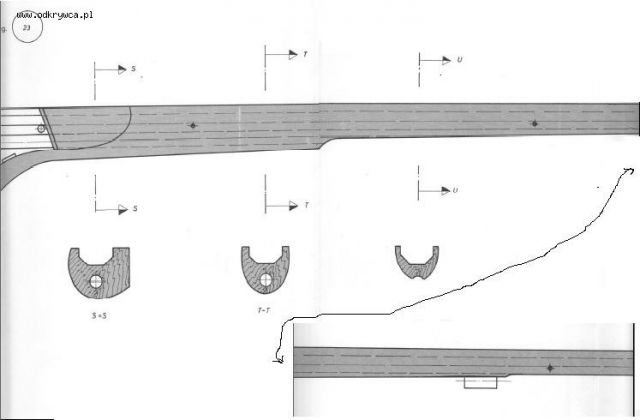

I reszta. Życzę powodzenia w struganiu, najlepiej z jakiegoś twardego i dobrze wysuszonego drewna.

[lina_90]

Dziękuję koledzy za pomoc. Odnośnie tych wymiarów to właśnie po powiększeniu robią się nie wyraźne ale jakoś sobie z tym poradziłem. Co do tego jaki muszkiet to nie mam pojęcia. Znajomy stolarz prosił mnie bym znalazł mu wymiary ,,jakiejś'' kolby do muszkietu.

pzdr

[Mirass]

Jak kolba to tylko z pnia orzecha włoskiego.
możesz popytać tu
http://bron.iweb.pl/index.php?c=10
