Mechanizm Panzerfaustów

[M98k]

Witam, Jestem w trakcie renowacji niemieckiego Panzerfausta, ale mam jeden problem, gdyż nie wiem jak wyglądały sprężyny w mechaniźmie odpalania i nie wiem gdzie były umieszczone. Mam dużo zdjęć obrazujących te miechanizmy, ale na żadnym nie widać sprężyn. Jeśłi ktoś by miał jakieś zdjęcia lub linki do stron, to bym był wdzięczny za umieszczenie ich.
DZIĘKI I POZDRAWIAM

[M98k]

Naprawde nikt nie wie jak wyglądają takie mechanizmy????

[M98k]

Naprawde nikt nie wie jak wyglądają takie mechanizmy????

[Grzesio]

A który Panzerfaust?! Klein/30 czy 60/100??
Te ostatnie, na przykład, miały jedną płaską sprężynę z umieszczoną na końcu iglicą, opartą o sworzeń w tylnej części dźwigni spustowej - naciśnięcie na dźwignię powodowało napięcie sprężyny, i w konsekwencji jej ześlizgnięcie się ze sworznia, czyli bum. Podobnie można bawić się linijką położoną na stole.
Może być? :-)

[M98k]

Chodzi mi o 60, wydaje mi się, że mówisz o tej sprężynie, która na zdjęciu 1 jest pogrubiona. Jeśli tak to dzięki, ale ma jeszcze jedno pytanie odnośnie takiego dziwnego przedmiotu, które jest zaznaczone na zdjęciu 2. Czy wiesz co to jest?? I do czego słuzy??

[M98k]

Zdjęcie 1

[M98k]

Zdjęcie 1

[M98k]

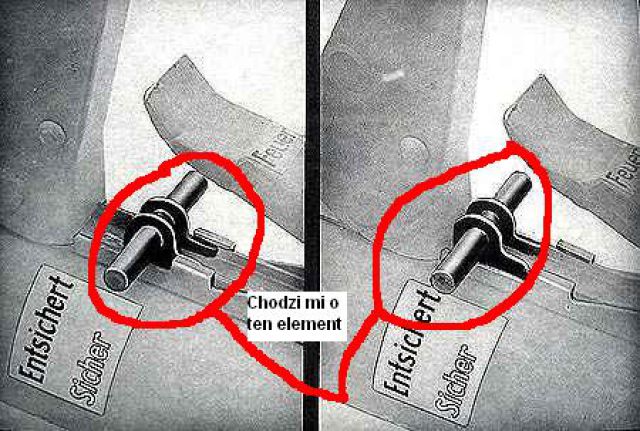

Zdjęcie 2

[(+)]

to jest dźwignia bezpiecznika

[M98k]

A na jakiej zasadzie działała??

[M98k]

Nikt nie ma żadnych materiałów?????????

[jerzyk]

witam
działa zgodnie z prezentowanym rysunkiem.
po wyjęciu zawleczki i podniesieniu dźwigni (ramienia) celownika należy szynę bezpiecznika przesunąć do przodu, w położenie odbezpieczony". dopiero wtedy będzie można oddać strzał, poprzez naciśnięcie dźwigni spustowej.
jeżeli nie przesuniesz szyny do przodu, dźwignia spustowa jest blokowana(nie da się jej nacisnąć) i nie można oddać strzału.
pozdrawiam - jerzyk
