Pytanie do osób znajacych sie na elektronice

[endrju241]

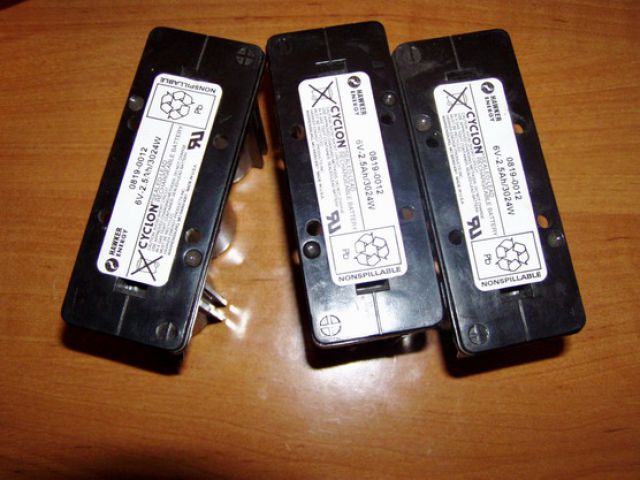

Witam wszystkich! Mam wykrywacz,a w nim normalne baterie 12szt paluszków,włożone w dwie kasety,co razem daje 9 V każda.Nie starcza mi to na długo,bo bateryjki po paru dniach kopania sie wyczerpują.Dostałem od kolegi trzy akumulatory po 6V-2,5Ah każy.Może to i głupie,ale wpadł mi taki pomysł do głowy ,aby je zamontować do pasa.I tu pytanko...czy da rade? no i jak to połączyć? tam miałem dwie kasetki, tu trzy akumulatory,a z centralki sterującej,wychodzą trzy kable(niebieski,czarny,i czerwony).Jestem laikiem w tych sprawach,i stad moja wielka prośba do osób znających sie na tym.oto fotki.Pozdr

[endrju241]

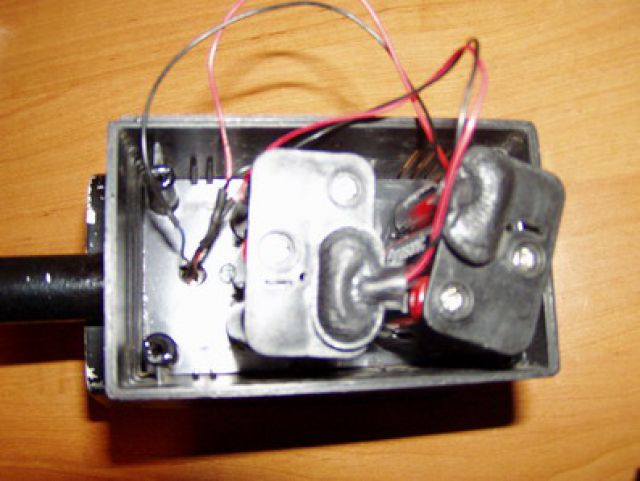

a tu bateria

[endrju241]

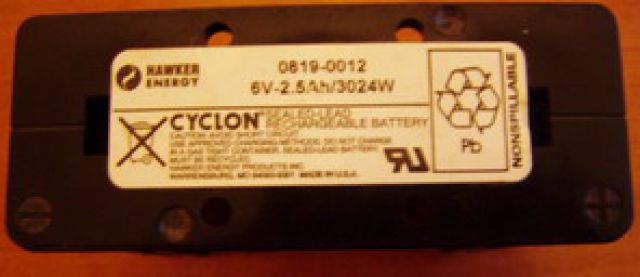

zbliżenie

[m72]

chyba coś nie tak jeżeli paluszk ma 1.5V (tak zakładam )to na wyjściu powinno być 18V.Dobrze kombinujesz, te aku nie wejdą w miejsce po kasetkach", jedno jest pewne czerwony kabelek to +" czarny to -".A moze dwie baterie lub aku 9V zamiast paluszków, albo paluszki akumulatorki.

[m72]

dobra, 9V w jednej kasetce ,sorry ! zgadza się

[Lukas P]

Witam!
Na podstawie opisu sposobu dołączenia elementów nie podejmuje się wynalezienia" metody podłączenia akumulatorków. Dociekania o tym że czerwony to +, czarny zaś masa są słuszne, ale pod warunkiem że twórca wykrywki stosował takie kolory jak cywilizowani projektanci. Ale do czego w takim razie jest kabel niebieski? Może układ zasilany jest symetrycznie +/- 9V, i do tego potrzeba 2 kaset z bateriami? Podłączenie zasilania bez dokładnego rozeznania tematu może skończyć się eliminacją wykrywki z dalszego używania :) Podeślij zdjęcia miejsca, gdzie kabelki dochodzą, może na płytce drukowanej jest opis?

Pozdrawiam

[suchy ss]

takze jestem elektronikiem i sie spotkalem z takimi podlonczeniami czerwony+" , niebieski-" czarny masa, zeby czasem nie bylo za duze natezenie jak podlonczysz te akumki bo wtedy elektronike szlag trafi:/

[Lukas P]

Pobór prądu będzie taki jaki wynika z punktów pracy elementów. Gorzej jednak z pomyleniem polaryzacji. Pozostaje też jeszcze jedna sprawa, jak podłączyć akumulatorki. Nie da się ich połaczyć szeregowo i zrobić pseudo-symetryczne zasilanie, bo niby jak? Trzy w szereg i w połowie drugiego zrobić odejście :)

[suchy ss]

Lukas P dobrze kombinujesz:)
endrju241 jestem ciekaw czy sam to zrobisz jak sie na tym nie znasz, moze bezpieczniej i łatwiej bedzie Ci oddac to jakiemus znajomemu elektrykowi albo elektronikowi, ktory zrobi Ci to za 2piwa:P
pzdr.
Dawid

[kopijnik2]

zamiast 6x1,5 każdej sekcji wstaw akku 6v+2x1,5v o dużej wydajności prądowej np r20 albo accu 3v
oczywiście szeregowo +-+-+-
polaryzacja tak uzyskanego zestawu powinna być zgodna z zestawem w koszyku (ocena na oko)
Jeżeli masz szansę" podłączyć źle, to daj to komuś kto umie używać miernika uniwersalnego.
