Sprężarka Knorr Bremse

[m4sherman]

Trafiłem ostatnio sprężarkę;na moje oko od ciężarówki, ale od jakiej tego mimo poszukiwań nie doszedłem.

[marcin iż 49]

Ciężko znaleźć identyczną.Podobna jest tu http://www.primeportal.net/transports/alan_ranger/demag-d7_sd.kfz.10/index.php?Page=5 Jak sie przypatrzeć zdjęciom, to widać pokrywkę wałka a przeciwko"koła pasowego,ale nigdzie nie mogę znaleźć mocowania do bloku.
Pzdr.

[lysy452]

kurcze nie widziałem wcześniej tego otworu z dołu,zwracam honor;)co do lustrzanego odbicia masz zupełną racje...sprężarka mogla pracować z prawej jak i lewej strony silnika,stąd wystający czop na kolo pasowe które można było swobodnie przerzucać w zależności od instalacji powietrznej tj wejście-wyjście powietrza.Sprężarka mogla mieć zastosowanie w większej grupie silników,a tabliczkę znamionowa montowano na stronie która będzie widoczna.Pomysł z przerzucaniem koła genialny.Pozdrawiam

[lysy452]

otwór u dołu był częścią misa olejowej co sugeruje układ smarowania rozbryzgowego

[m4sherman]

@ Marcin iż 49 Miałeś rację; http://www.armourworkshop.ca/gallery/image.php?mode=medium&album_id=143&image_id=5909
http://www.armourworkshop.ca/gallery/image.php?mode=medium&album_id=143&image_id=5911

[m4sherman]

Ale to jeszcze nie jest to, moja to lustrzane odbicie tej ze zdjęcia.

[m4sherman]

Stacjonarna nie ma otworu w bloku, jeśli już to zaślepiony; tutaj tak nie jest.

[lysy452]

tak a olej kominem dolejesz...

[m4sherman]

Dno bloku powinno być pełne, no i korki wlewowy i spustowy winny być na swoich miejscach; a tu ich nie ma. I jak to wytłumaczysz?

[Szybki55]

Obstawiam, że od kompresora stacjonarnego

[m4sherman]

Nikt nic?

[lysy452]

taki klamot z pewnością nie pochodzi z pojazdu,patrząc na śruby zamkowe i kwadratowe nakrętki świadczą o tym ze kompresor był przykręcony do solidnej dechy ;patrz długość śruby.Tak jak szybki napisał był to kompresor stacjonarny,chyba ze montowali je w tygrysach ;)

[m4sherman]

Tak, tyle że te śruby mają 3 nakrętki czworokątne i jedną sześciokątną czyli całość jest raczej przypadkowa - ktoś wymontował z porzuconego pojazdu tą część i za pomocą przypadkowych śrub przykręcił to do solidnej dechy; a gdzie smarowanie ?

[marcin iż 49]

Taki link: http://www.europeanbrakingsystems.co.uk/history
W podtytule Implementing Air Brakes in Road Vehicles" jest opisane,że ta firma jako pierwsza w Europie robiła powietrzne hamulce.

[m4sherman]

Dzięki, historia i profil produkcji tej firmy jest mi znana, ale nadal nie wiem od jakiego pojazdu pochodzi.

[lysy452]

Tak, tyle że te śruby mają 3 nakrętki czworokątne i jedną sześciokątną czyli całość jest raczej przypadkowa - ktoś wymontował z porzuconego pojazdu tą część i za pomocą przypadkowych śrub przykręcił to do solidnej dechy; a gdzie smarowanie ?


sam sobie odpowiedziałeś....sprężarki w pojazdach miały centralne smarowanie,zaś stacjonarne nie posiadały tego systemu,ok nie będę się sprzeczał,jednak jeśli robili sprężarki do pojazdów to również robili stacjonarne

[m4sherman]

Mam wrażenie że moja sprężarka współpracowała z silnikiem Maybach HL 54 TUKRM, ale ostatecznej pewności nie mam.

[m4sherman]

A teraz przedstawiam kolejną sprężarkę tej samej firmy, podejrzewam że współpracowała ona z silnikiem Maybacha HL 42, ale pewności żadnej nie mam.

[m4sherman]

Tabliczka znamionowa, sposób smarowania jak w poprzedniej.

[m4sherman]

Foto kiepskie, ale przedstawia dwie siostrzane sprężarki...

[m4sherman]

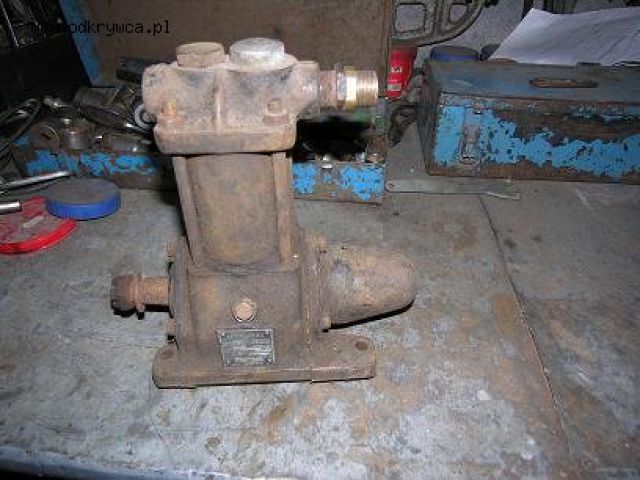

Trafiłem ostatnio sprężarkę;na moje oko od ciężarówki, ale od jakiej tego mimo poszukiwań nie doszedłem.

[m4sherman]

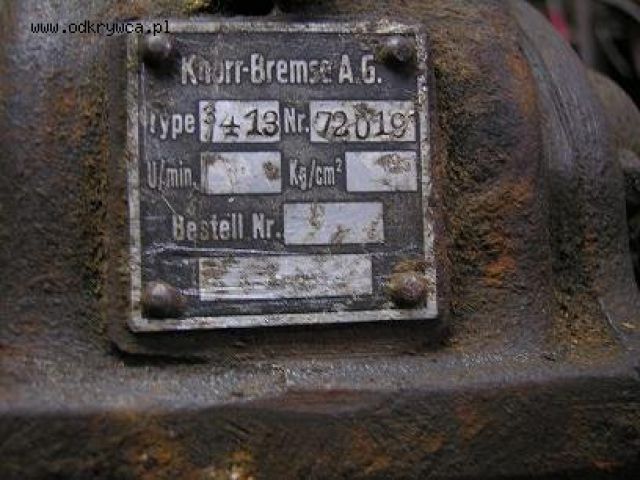

Tabliczka znamionowa

[m4sherman]

Widok od koła pasowego; z lewej numer 16046, z prawej litera K w kółku

[m4sherman]

Widok od dołu

[m4sherman]

Głowica

[m4sherman]

Proszę Moderatorów o przeniesienie wątku do właściwego działu, przez moje niedopatrzenie poszedł nie tam gdzie powinien.
