słuchawki garett

[Vantar]

Witam, korzystają z tych słuchawek kabel rozciągnął się na maxa (użytkownicy wiedzą) no i że chodzę w nocy to przy przechodzeniu na drugie pole napotkałem bruzdę no i los chciał że nadepnąłem na kabel i prawie miałem lądowanie na twarz, ale do rzeczy po tej sytuacji nie mam dźwięku w słuchawkach, kabel nie został przerwany, wtyczka przy wykrywaczu także.

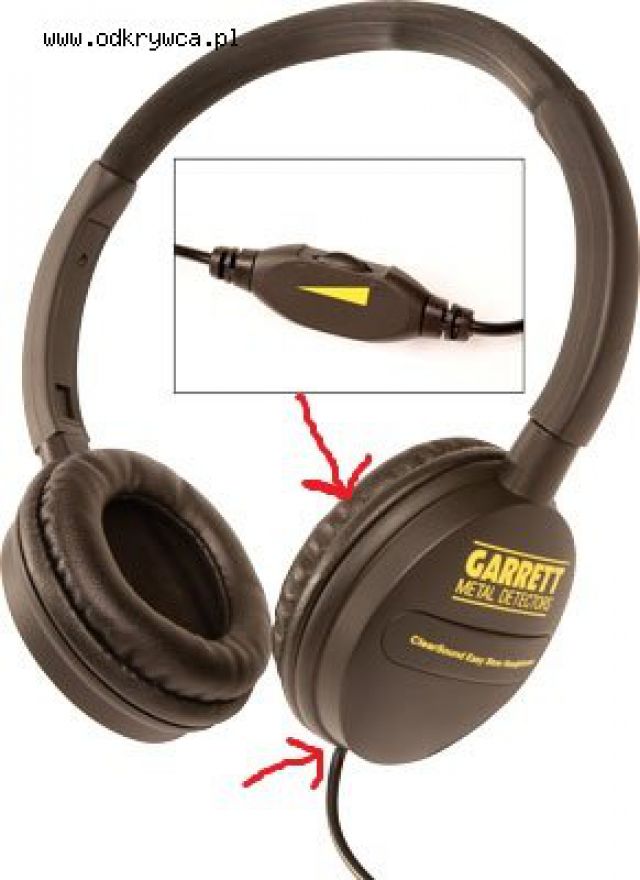

No i moje pytanie jak mogę dobrać się do tej słuchawki (zaznaczonej na czerwono) aby przylutować kabelki, bo sprawdzałem i jest on poluzowany, jak mogę się dostać tam do środka? :)

[pikami]

Powoli-najpierw sprawdź słuchawki na innym sprzęcie, a potem weźmiesz się za rozbieranie:)

[darkevil3]

Jeśli już będziesz musiał do nich zajrzeć, większość słuchawek ma śrubki pod gąbeczkami i materiałem, odchyl delikatnie gąbkę i albo zerwij całkiem materiał, albo spróbuj namacać śrubokrętem gdzie są dziurki ze śrubkami i kawałkami odchyl materiał.

[Vantar]

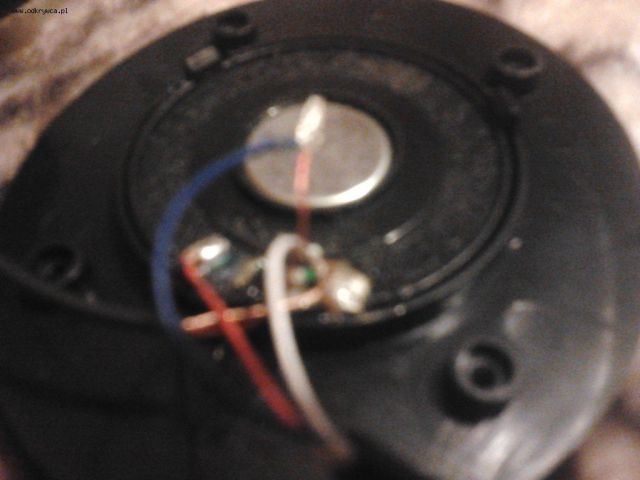

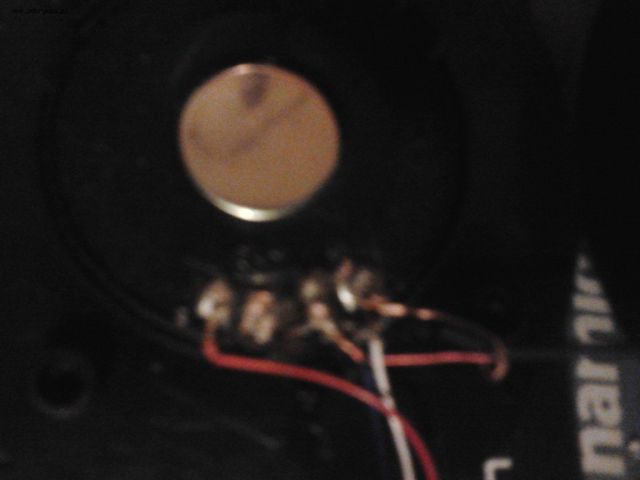

to tak, powolutku zdjąłem gąbkę, znalazły się 4 śrubki odkręciłem je bez problemu, i mamy tak 4 miejsca po lutowaniu (z lutem) i 4 różne zwoje kabli
1 miejsce z lutem ( czerwony pojedynczy idący od wtyczki )
2 miejsce z lutem (puste, brak śladów po lutowaniu)
3 miejsce z lutem (puste, jest ślad po lutowaniu )
4 miejsce z lutem ( kabelek biały połączony z ,,miedzianym) bez obwódki - który idzie do drugiej słuchawki )
kabelek zwisający - oberwany (niebieski połączony z czerwonym bez obwódki - który idzie do słuchawki)

[Vantar]

1 - czyli miejsce lutu
miejsce pierwsze A jeden kabel czerwony (2)
miejsce drugie B - puste
miejsce trzecie C - tam jest ślad widoczny po oberwaniu
czwarte miejsce D - kabel biały (3) przelatany z cieniutki miedzianym (4) bez obudowy
|
|
no kabel który zwisa niebieski (5) razem przelatany z drugim bez obudowy cieniutkim, bez obudowy bordowym (6)
|
|
no tak obstawiałem że kabel ten który zwisa (5 i 6 które są przelatane) jak dotknę do miejsca lutu 3 czyli C będzie sygnał a sygnału w słuchawkach nie ma... czy to sprawa że lut nie przewodzi czy jak?
Tak jak wspomniałem słuchawki sprawdzane na innym sprzęcie także nie działają

[Vantar]

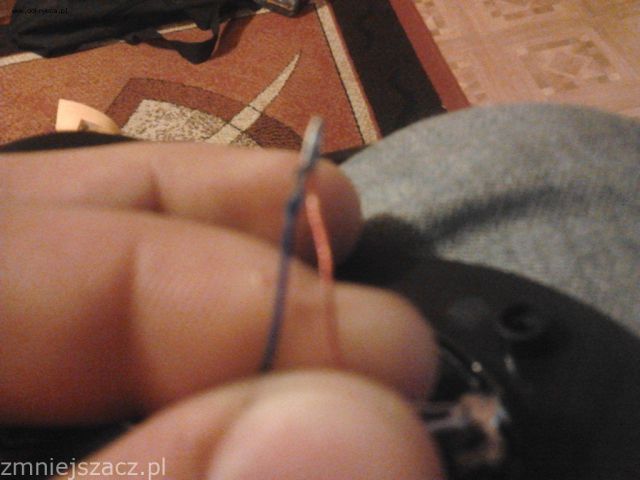

tutaj widzimy ten kabelek oderwany połączony z tym drugim bez obwódki

[Vantar]

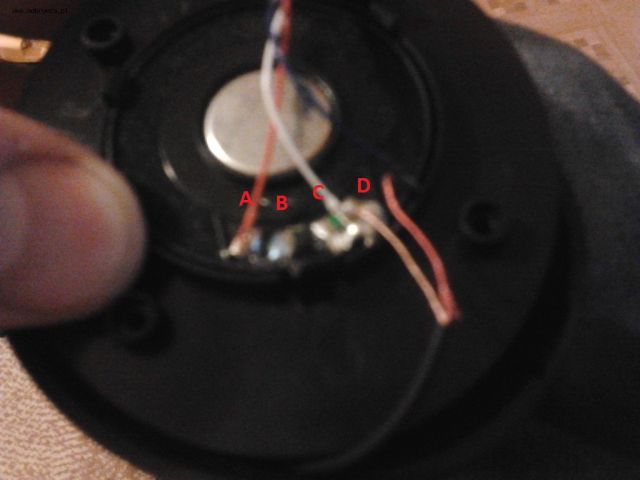

a tutaj widok ogólny, razem z zaznaczonymi miejscami lutowania o których wspominałem dwa wpisy wcześniej, myślę że dostarczyłem wystarczających informacji w celu pomocy.
Jeżeli ktoś może byłbym wdzięczny jeżeli nawet swoje rozkręcił aby spojrzeć na kabelki.
Za wszelkie wskazówki również będę ogromnie wdzięczny

[pikami]

Sprawdź głośniki na krótko potem regulator

[Vantar]

bo z tego co mam pojęcie w elektryce to jak dotykam kablem na którym jest lut do miejsca lutowania to powinno być przewodnictwo i łączyć? czy muszę na nowo rozlutowywać a później lutować?

[pikami]

Na krótko, czyli bezpośrednio do źródła sygnału

[Vantar]

pikami może Ciebie wkurzę, może pomyślisz o mnie jak pomyślisz ale nadal nie rozumiem. mam oderwać kabelki i je podłączyć np. do baterii aby szum szedł? naprawdę, szczerzę, bardzo bym chciał ale nie mogę Cię zrozumieć

[pikami]

Lepiej idź z tym do fachowca, bo możesz uszkodzić coś więcej tu trzeba znać pewne podstawy i mieć odpowiednie narzędzia.pozdro

[Vantar]

wiesz jako dzieckiak bawiłem się w lutowanie i tego typu rzeczy, ale tutaj problem trochę mam, szukałem na necie jakiegoś zdjęcia które przedstawiałoby tak jak powinno być ale niestety z marnym skutkiem

[pikami]

Dajesz radę czy się poddałeś?

[Vantar]

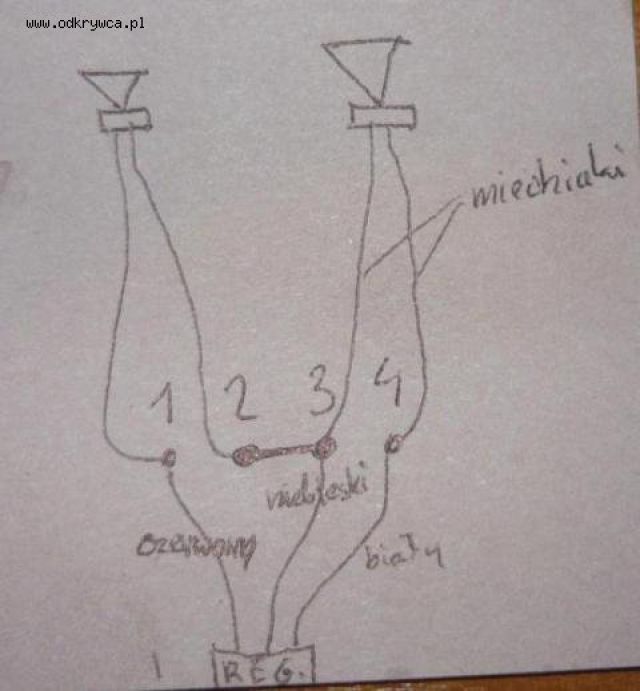

już jaśniej, jutro będę próbował przylutować ten niebieski posługując się Twoim schematem, jeżeli drogi pikami będziesz miał jakieś przebłyski jakby mi jeszcze tutaj pomóc to na sugestie czekam,
o efektach swoich zmagań napiszę jutro wieczorem

[Vantar]

@pikami
zrobiłem według Twojego schematu, oczyściłem dokładnie te styki aby jeden lut do drugiego nie dotykał, dorobiłem (zarobiłem) także kabelki bo mogły się przerwać. Nic z tych rzeczy nie pomogło. Czyżby coś się we wtyczce przerwało bądź na regulatorze? No nie wiem czy się czasem nie poddam... Jakieś kolejne sugestie?

[Cyrograf15]

Samą wkładkę (głośnik) da się sprawdzić podając wprost napiecie. Praktycznie to trzeba podpiąć starą baterię 1,5v. Taką wyjętą jako słabą z wykrywki ale nie zupełnie padniętą. Przy zwieraniu wkładka powinna trzeszczeć. Tym sposobem cofająć się w układzie można stwierdzić gdzie jest przerwa.
Wojtek
