Angielski bagnet tulejowy P1853, czy P1876

[Pajk80]

Jaki to wzór?
dł. całk 507 mm
dł. tulei 75 mm
dł. głowni 425 mm
śr. wewn. tulei ok 18,5 mm
śr. zewn. tulei 25 mm

[Pajk80]

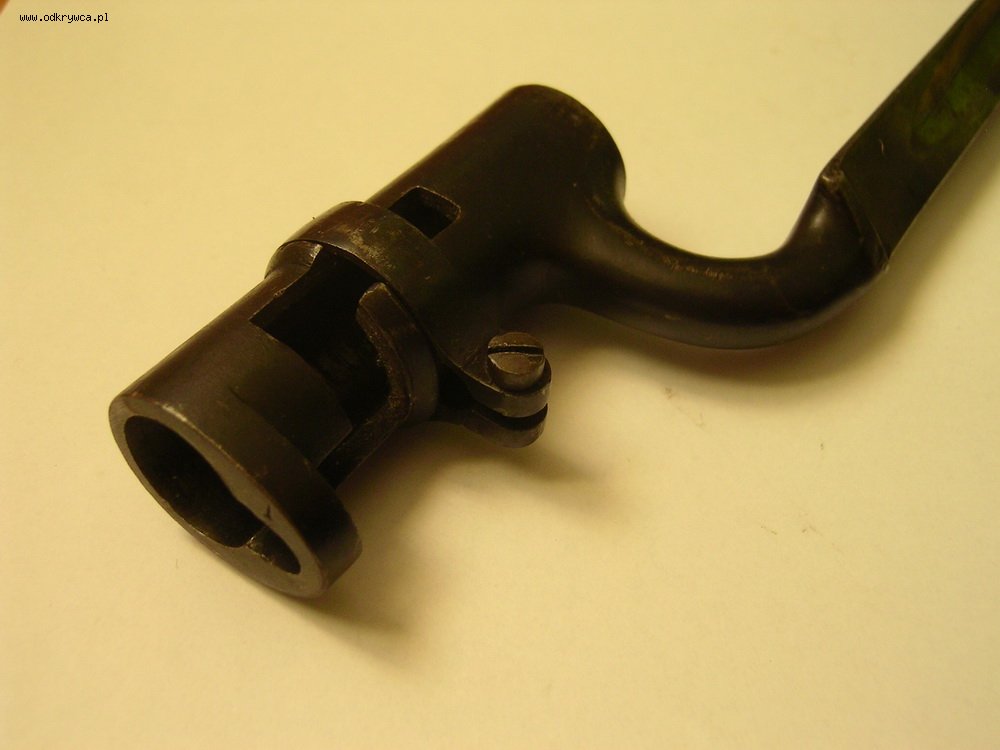

kolejna fotka mojej drugiej sztuki 1853

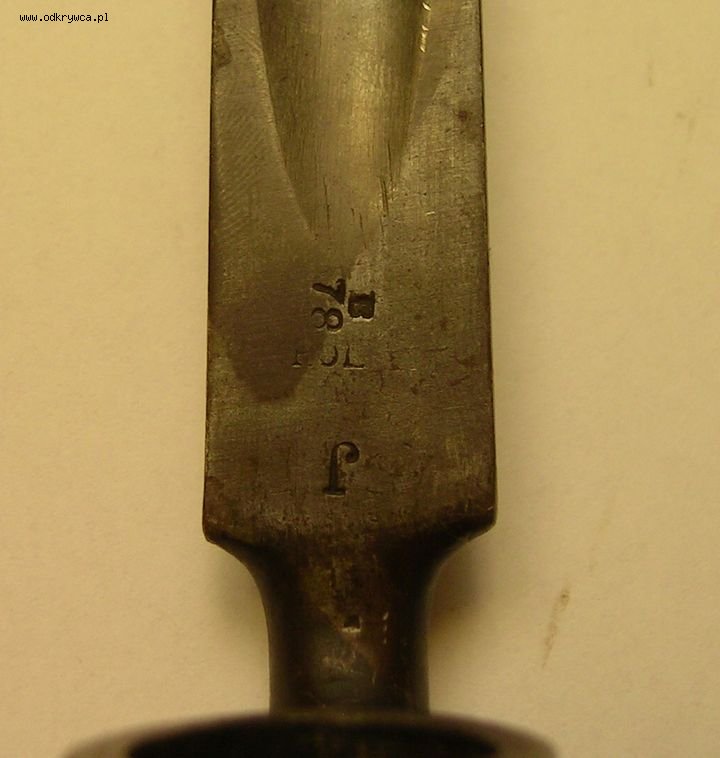

A co oznaczają te bicia?

[Pajk80]

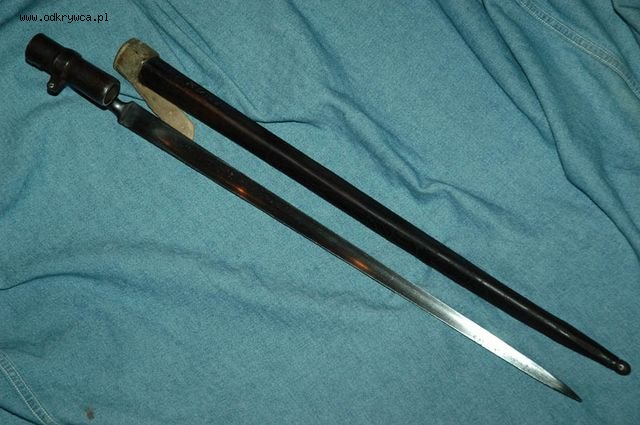

trzecia fotka już w całości

[mietek]

Warto by pokazac fotki sygnatur.
Wg literatury (Skennerton).
P1853
- dl calkowita 521mm
- srednica, tuleja - 20mm
Konwersja P53 do Martini Henry (P 53/73)
- tuleja 18,1mm
Reszta wymiarow bez zmian.
W praktyce 53, 53/73 maja nieco rozne dlugosci w zaleznosci od sztuki.

Konwersje 1853/73 byly robione w fabryce (Enfield), przekonwertowano okolo 225 tys sztuk. Przerabiano bagnety roznych producentow.

P1876 to produkcja nowego wzoru, nie konwersja. Jest zdecydowanie dluzszy (638mm)

Daj zdjecie od strony tulei, przerobka jest widoczna.
Widac cienka ciemniejsza linie w miejscu gdzie wstawiono zwezajaca tuleje. Moga tez byc nabite znaki kontroli po przerobce (czolo tulei).

[mietek]

Zapomnialem dodac, skrocany 1876, nie slyszalem o takowych przerobkach. Jednak da sie odroznic:
- daty produkcji
- brak sladow konwersji

[mietek]

Jak srednica wewn 18mm, to konwersja 53/72.

Bicia:
J - nie wiem
korona+B - odbior/kontrola
?OL - bicie producenta, nie wiem jakiego

Bagnety te byly modyfikowane pare razy, ostatnia konwersja to egipska do Martini-Enfield (nie licze uzywania samych glowni przez Niemcow w czasie ww1).

Tulejowe widac jeszcze na zdjeciach z okresu 1 wojny - wojska kolonialne, Fiji, Egipt, Sudan. Jednak trudno okreslic na podstawie slabej jakosci zdjec ktore dokladnie wersje bagnetow uzywano.
Instrukcja dla zbrojmistrzow, z 1916 roku, wydana w Indiach, nadal wymienia wzory, czesci zamienne, opisuje naprawy i konserwacje bagnetow tulejowych.

[Pajk80]

Dziękuję za pomoc. A co do samej pochwy do jakiego belgijskiego modelu mogła być?
Świetnie pasuje do tego anglika.

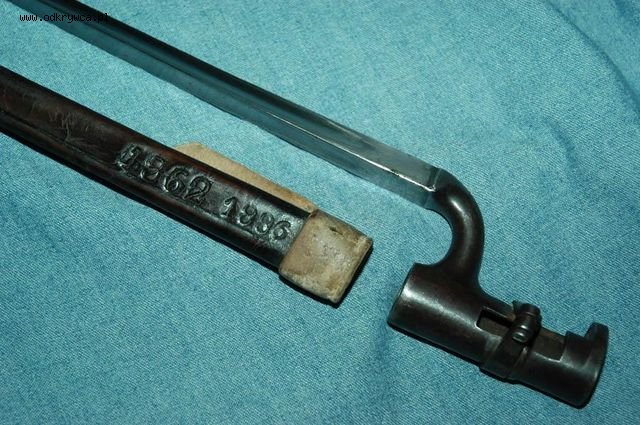

[Pajk80]

fot3

[zukuri]

Nie znam brytyjskiej pochwy z paskiem przy niej ...
Prawidłowy zestaw:
http://www.abl1914.be/HulsbajAlbini1867/HulsbajAlbini1867.htm

Pozdrawiam,
Piotr.

[Pajk80]

Jaki to wzór?
dł. całk 507 mm
dł. tulei 75 mm
dł. głowni 425 mm
śr. wewn. tulei ok 18,5 mm
śr. zewn. tulei 25 mm

[Pajk80]

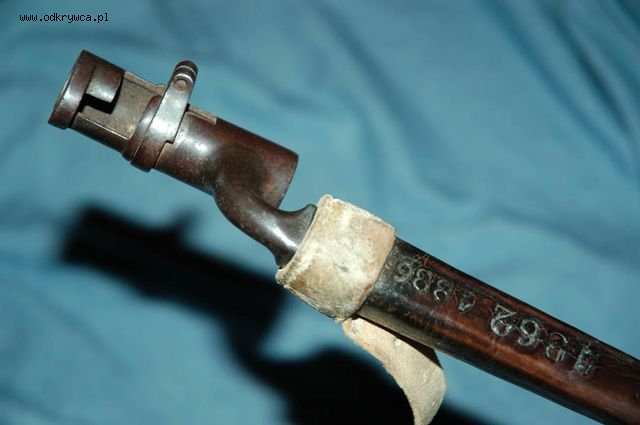

fot2

[zukuri]

Pochwa belgijska.
Bagnecik, to pewnie brytyjski 1853, ale miał on kilka odmian i konwersji (także na 1876).

Pozdrawiam,
Piotr.

[Pajk80]

Pochwa faktycznie mi niepasowała do bagnetu, ale trzyma się i pasuje;-)
A co do bagnetu obstawiałem wzór 1853, lecz pewności niemiałem.
A co do konwersji to wiem o jednej 1853/72 Regment Szkocki o ile się niemylę.
Mam za mało informacji i stąd taka niepewność.
A wzór 1876 powinien być dłuższy, ale skąd pewność, że mój niebył skracany.
A co do samej pochwy to już teraz wiem, że belgijska, ale do jakiego bagnetu?

[Pajk80]

z tego co wyczytałem widzę już, że były;
* 1853 - tuleja 20mm
* konwersja 53/72 - tuleja 18mm
* Konwersja P53 do Martini Henry P 53/73- tuleja 18,1mm
chyba nie zamieszałem?
A czy informacja jaką zdobyłem wcześniej jest prawdziwa, że konwersja 53/72 - to Regiment Szkocki?
Takie info znalazłem na aukcji już nieaktualnej;
http://xarchiwum.pl/bagnet-brytyjski-tulejowy-p1853-72-reg-szkocki-i1553528348.html

[mietek]

Tutaj jest tekst gdzie sa wyjasnione poszczegolne wzory brytyjskich tulejowcow: http://www.dobroni.pl/rekonstrukcje,brytyjskie-bagnety-tulejowe-od-p1853-do-p1895,10235

[Pajk80]

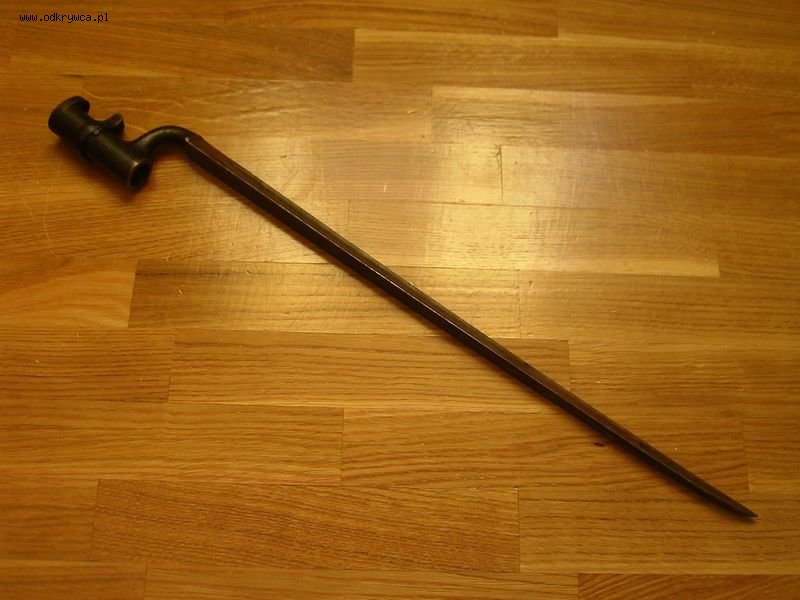

Przedstawiąm zdjęcie drugiej sztuki jaką posiadam p 1853 i faktycznie wymiary odpowiadają konwersji P53 do Martini Henry (P 53/73)"
Wymiary:
Długość całk. bagnetu - 519 mm
Długość głowni - 431 mm
Długość tulei - 75 mm
Średnica wewn. tulei - 18 mm
Średnica zewn. tulei - 25 mm

Zdjęcie pochodzi jeszcze z aukcji na której go kupiłem.
Zak zrobię lepsze fotki to zamieszcze jutro.
Dziękuję za pomoc
