Jak zwiększyć zasięg Jabla J-267

[muchomor]

Tak jak w temacie,jak zwiększyć zasięg Jabla J-267,temat dla elektroników,jakie części wymienić,aby zwiększył się zasięg?,może ktoś eksperymentował z tym wykrywaczem?

źródło schematu:
http://jabel.com.pl/files/instrukcje/J-267.pdf

[muchomor]

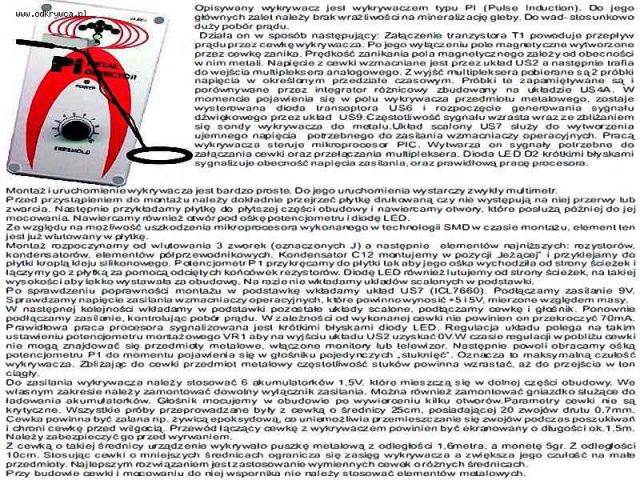

Instrukcja.

źródło to samo:
http://jabel.com.pl/files/instrukcje/J-267.pdf

[muchomor]

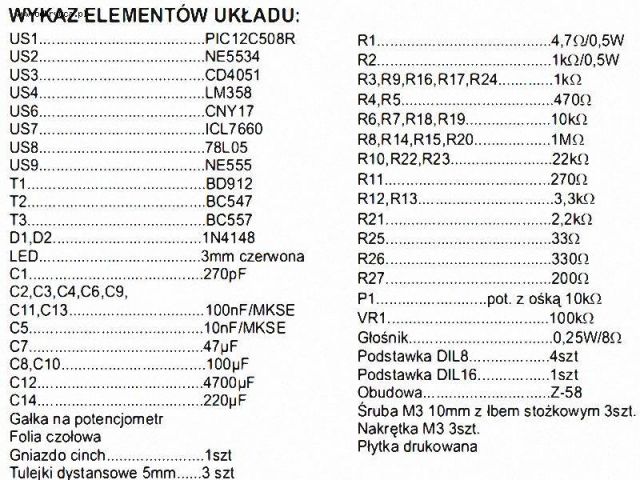

Elementy układu.

źródło to samo:
http://jabel.com.pl/files/instrukcje/J-267.pdf

Proszę o wypowiedzi,zwłaszcza elektroników i forumowiczów,którzy mieli do czynienia z tym wykrywaczem.

[psuja]

otto jest zagwozdka...

ale spróbujmy:
1. cewka powinna mieć indukcyjność 300uH (mikro Hernów)
2. R1 - 4,7om można zmienić na 0,5..1,0om oczywiście 0,5W..1W
3. można zmienić napięcie zasilania na 12V wg mnie bez szkody dla układu

u mnie po takiej przeróbce zmieniło się napięcie szpilki na cewce (do zobaczenia tylko n oscyloskopie) z 110V do ok 130V

pzdr psuja

[psuja]

przed chwilą sprawdziłem że zmiana napięcia z 8,6V na 12,0V 1. zmienia czas trwania impulsu nadawczego z 4 mikro sekund do 5,2 mikro sekundy
2. nie zmienia napięcia szpilki impulsu cały czas wynosi ok 128..130V

pzdr psuja

[madmax78]

Proponuje zamienić stabilizator na większy (w obudowie TO 220)-i zasilać z trzech baterii ''płaskich''.
Uwaga !!! Stabilizator w obudowie TO 220 -ma odwrotne wyprowadzenia.

[muchomor]

Dzięki psuja

1.Cewkę obliczyłem programem CPW Kalkulator1.5:

Raport programu CPW Kalkulator 1.5
--------------------------------------------
Parametry cewki:
W obliczeniach zastosowano poprawkę praktyczną: 10%

Średnica drutu nawojowego: 0,70 mm
Opór właściwy przewodnika: 0,017 mikro ohm * m
Rezonans cewki: 1 Hz Średnica karkasu: 300 mm
Liczba zwojów w warstwie: 7
Całkowita liczba zwojów: 23

Długość karkasu: 5,39 mm
Ilość warstw: 4
Średnica cewki: 305,6 mm
Indukcyjność cewki:390,560216 mikro H Długość drutu nawojowego:21,879 m
Reaktancja cewki:2,4617
Opór cewki: 0,9664 ohm
Dobroć cewki:2,5471

Cewkę nawinąłem tak jak jest w tym raporcie,na jakimś forum było podane,że cewka powinna mieć indukcyjność między 300 a 400 mikro Henrów,z tym że bliżej 400,opór nie powinien przekraczać 1 oma, cewkę obwinąłem mocno taśmą bawełnianą i zalałem lakierem nitro bezbarwnym (nie żywicą,żeby uniknąć pojemności pasożytniczych),taśma bawełniana nasiąknęła lakierem i po wyschnięciu cewka zrobiła się twarda i sztywna.Co do cewki to powszechnie wiadomo,że czym większa średnica tym większy zasięg i mniejsza czułość na małe przedmioty,ja na razie nie eksperymentowałem z większymi cewkami,ale może ktoś z forumowiczów eksperymentował? i podzieli się wrażeniami.

2.Opornik R1 wymieniłem z 4,7 om na 1 om 1W,tylko tranzystor T1 bardziej się grzeje,ale jakoś wytrzymuje.

3.Napięcie oczywiście zmieniłem z 9V na 12 V,dałem 8 paluszków 1.5 V(większa pojemność-dłuższa praca wykrywacza).

Po poprawnym wyregulowaniu układu (chodzi tu o wyzerowanie układu US2) zasięg Jabelka rzeczywiście się zwiększył,śmiem twierdzić,że zasięg jest większy niż na statyku w Proximie.


madmax78,stabilizatora napięcia jeszcze nie wymieniłem chociaż się grzeje na 12 Voltach,ale prędzej czy później będę musiał wymienić,i tu mam pytanie czy TO 220" w obudowie to typ tego stabilizatora?(zakładam że tak)i czy mógłbyś wrzucić schemat jak go podłączyć?(nie chcę uszkodzić układu).

Może jeszcze ktoś wprowadzał jakieś zmiany w układzie wykrywacza w celu zwiększenia jego zasięgu ,jeśli tak to niech się podzieli swoimi udoskonaleniami.

Pozdrawiam muchomor.

[madmax78]

Stabilizator w obudowie TO 220, wygląda podobnie jak tranzystor BD 912.
Różnica wyprowadzeń tych stabilizatorów jest taka, że ''mały'' (ten , który był w zestawie jabla), kolejność wyprowadzeń ma taką
1 nóżka----wYjście (+ 5 V )
2 nóżka ----MASA
3 nóżka-----wEjście ( Napięcie zasilania)

Kolejność nóżek ustala się oczywiście , trzymając stabilizator napisem ''do siebie'' i nóżkami skierowanymi w dół , licząc od lewej strony :))

Stab. w obudowie TO 220 , ma kolejnośc taką :

1 nóżka----wEjście
2 nóżka---- masa
3 nóżka----wYjście
...czyli , przy zamianie, należy ''większy'' stab. wlutować odwrócony o 180 stopni w stosunku do ''małego''.
Uwaga !!! Na schemacie ideowym, jest błąd w opisie kolejności nóżek.Radze sugerować się schematem płytki :))

Co do innych zmian, to musze powiedziec, że ich wprowadzaniem -można ''przekombinować'' i efekt będzie odwrotny. Może się zdarzyć, że wykrywacz będzie ''pływał'' tzn. może reagować na metal, którego już nie ma w obrębie zasięgu cewki....mnie to trochę drażniło....:((

Ja montowałem do jabelków -wskaźniki wychyłowe, które określały siłę sygnału.Niestety, wskaźnik podobnie reagował na duży przedmiot daleko od cewki i na mały blisko cewki.
Pozytywnym aspektem było to, że wskaźnik nie reagował na fałszywe sygnały, czyli działał tylko gdy wykrył metal.
Taki wskaźnik montuje się pomiędzy masą a pierwsza nóżką układu US4. Do kalibracji wskaźnika należy w szereg zamontować jakiś potencjometr (wartość dobrać eksperymentalnie )

Mam nadzieję, że trochę pomogłem.

[psuja]

witam...

osobiście cewki robię z przewodu o przekroju 0,5mm
- w cewce najważniejsza jest indukcyjność 300uH
- jeżeli opór cewki będzie ciut większy to T1 (BD912) będzie się mniej grzać
- jeżeli temperatura na T1 przekracza 60 st.C proponuję założyć mały radiator

jeżeli chodzi o stabilność proponuję wymienić US4 (LM358) na TLC272

pzdr psuja

[psuja]

dla przypomnienia,
Jabel 267 pracuje na częstotliwości ok 950..1000hz

pzdr psuja
