M-72 model wojenny

[stachu1974]

Witam wszystkich zainteresowanych tematem!Chciałbym abyście dzielili się tutaj swoją wiedzą, materiałami i opiniami na temat tak mało znanej wojennej emki.Praktycznie wszystkie emki z którymi się spotykam to modele powojenne.Wiem że model wojenny był całkiem inny-czym dokładnie się różnił?czy ktoś z was posiada jakieś zdjęcia całóści lub poszczególnych części?

[stachu1974]

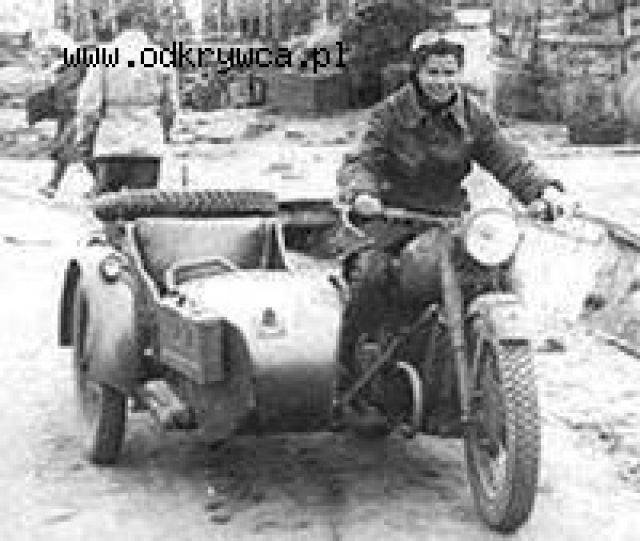

to jedyne zdjęcie wczesnej wojennej emy jakie znalazłem

[stachu1974]

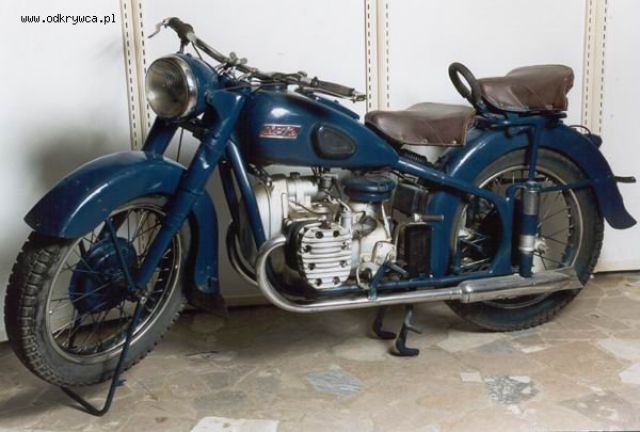

to też stara ema,troche mi nie pasuje kierownica...podobna jak w r12

[stachu1974]

ciekawy egzemplarz ale chyba juz powojenny.piękne głębokie błotniki...

[stachu1974]

piękne wojenne egzemplarze

[stachu1974]

zwróćcie uwagę na sakwy na koszach

[stachu1974]

kolumna...komentarz z sakwami to odnośnie tego zdjęcia

[stachu1974]

ciekawe są też te małe pojemniki"na koszach

[stachu1974]

tutaj też taki jest

[stachu1974]

tu też pojemnik"

[stachu1974]

ciekawe czy to standardowe wyposażenie?pojawiają się na wielu zdjęciach.są podobne troche do niemieckich skrzynek na amunicję do mg

[stachu1974]

w drodze na front

[KRUSZYNA]

Trochę już rozmawialiśmy na podobne tematy:
http://www.odkrywca.pl/pokaz_watek.php?id=283434#656135
http://www.odkrywca.pl/pokaz_watek.php?id=638572#678012
pozdrawiam
kruszyna

[stachu1974]

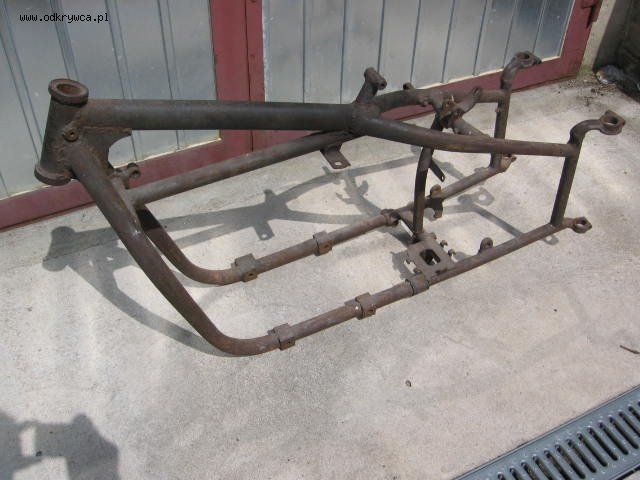

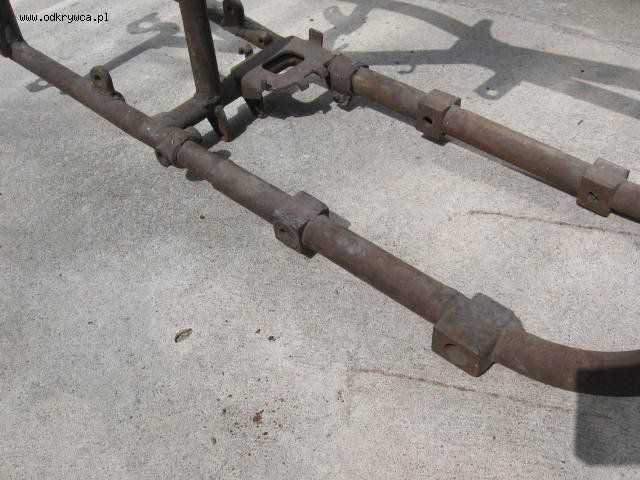

Dzieki bardzo za linki.Niestety nie został na nich ani razu poruszony temat który mnie interesuje.Są za to super fotki.Chciałbym się dowiedzieć jakie są różnice pomiędzy emką produkowaną do 1945r a późniejszymi modelami.Chciałby się zagłębić w szczegóły.Czy może posiadacie zdjęcia poszczególnych części?np.skrzyni biegów z dolnym" prowadzeniem sprzęgła?Ja znalazłem jakiś czas temu na alledrogo foty ramy z pierwszej serii

[stachu1974]

1

[stachu1974]

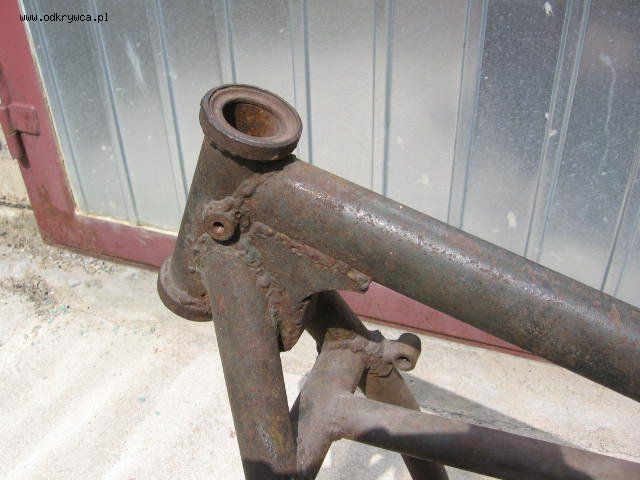

2

[stachu1974]

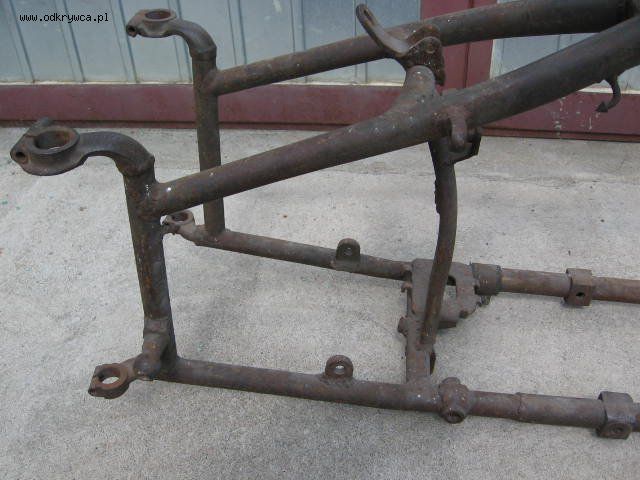

3

[stachu1974]

4

[stachu1974]

5

[stachu1974]

Sprzedający opisywał ją w ten sposób:Ramy pierwszej serii różnią się nieco od późniejszych , wymienie niektóre z nich:
jest lżejsza od późniejszych o około dwa kilogramy,prawdopodobnie sprowadzano rury z Niemiec,ruscy mieli problem z produkcją cieńkościennych rur

ordynarny spaw wynikający z braku elektrod spawalniczych i jako zamiennik stosowano drut zanurzany w wapnie
brak wzmocnień w tylnej częśći
brak tabliczki znamionowej
uchwyt do pompki

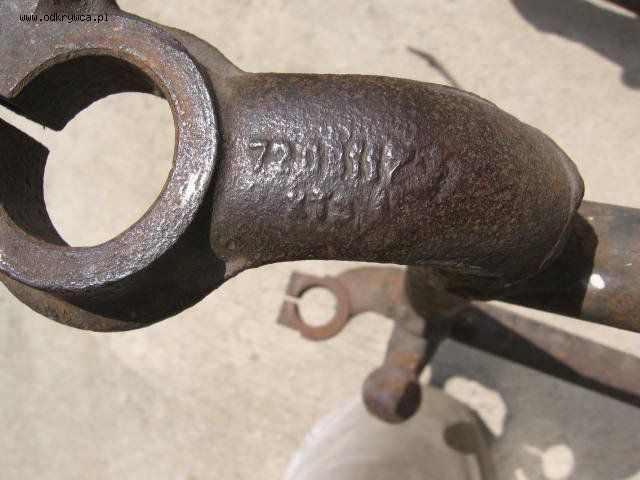

górne mocowania suwaków sygnowane wypukłymi oznaczeniami
dolne mocowanie suwaka mniejszej średnicy
mocowanie wózka na dole z przodu było na szpilce mocującej silnik zakończonej kulką ,kostka wspawana na stałe w ramę
mniejsza podstawa akumulatora
uchwyt sygnału w innym miejscu
mniejsze blachy trzymające regulator napięcia

[stachu1974]

mała ciekawostka

[stachu1974]

odnośnie ram modeli wojennych wzmocnienia przy suwakach były prawdopodobnie dospawywane do już jeżdżących egzemplarzy z powodu pękających spawów.Słyszałem że ktoś kiedyś odcinał wzmocnienie i znalazł pod nim uchwyt na pompke.

[Gośka]

stara emka:
-niski blotnik z okragla pletwa (jak w bmw-71) (1941)
-suchy filtr powietrza
-skrzynia-zmiana biegow tylko palcami
-inny tylni hamulec
-inna dzwignia kopnika
-brak spawow przy czesci suwakowej
-sprzeglo jednotarczowe
-siedzenie pasazera resorowane 2 sprzezynami

i tak dalej i tak dalej..
Goska

[Gośka]

witam- w czoraj pisalam post o emach, ale widze ze nie dodarl z niewiadomych przyczyn?...

emka od 1941 do 1946 miala 4 rozne blotniki
-pierwszy byl podobny do bmw-71
-drugi - patrz na pierwsze dodane zdjecie(lata 42-43)
-trzeci posiadal nos zadarty do gory (lata 44-46)
-czwarty to juz klasyczny niski blotnik (czasem sie trafi nawet z pletwa na dole)(lata 46-54)

regulator napiecia : PP-1, cewka chowana pod przerywaczem (KM-01), gazniki K-37 pokrywa plywakowa byla zakrecana przez gwint a nie na srubki jak jest w nowszych modelach K-37A)

siodlo pasazera resorowane dwoma malymi sprezynami, do tego w blotniku byly specjalne wytloczenia.

suchy filt powietrza, zmiana biegow tylko palce" (pieta palce dopiero po 45.)inna dzwinia kopnika, tylni hamulec (dzwignia) krotki. sprzeglo jednotarczowe, co przyczylilo sie do krotkiego" kola zamachowego. (roznica o jakies 1,5cm)

rama to tak jak juz nizej pisaliscie
chwilowo wszystkich grzechow nie pamietam ;)

Goska

[stachu1974]

Witam Szanownych Kolegów w nowym roku!!!Może w końcu mój wątek by się trochę odrodził??Pozdrawiam wszystkich!
