Czy dobrze zlozylem plytke od jabla?

[Olied]

Zdjecia dodam za chwile... czy moglby ktos dac fotke gotowej bialej plytki? bo ogladalem inne i czesci mialy calkiem inne kolory...

[Olied]

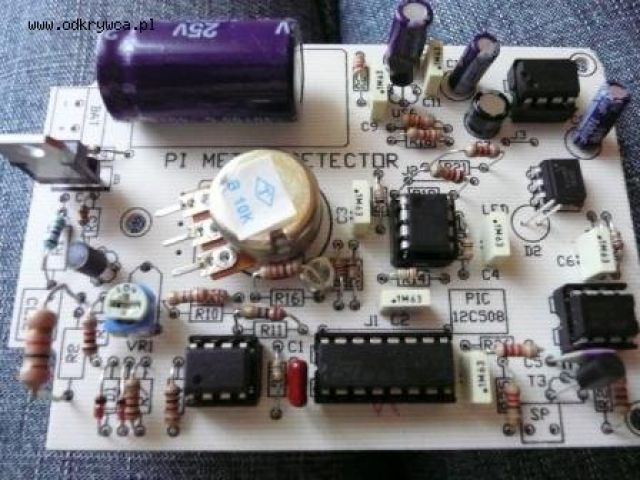

1

[Olied]

2

[Olied]

2*

[Olied]

nie wiem jak dodac potencjometr i napewno trzeba cos potrafic... i jak podlaczyc glosnik?

[terenowiec69]

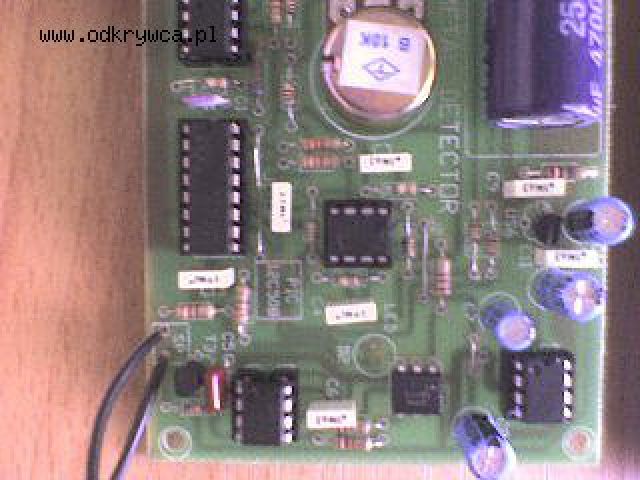

Głosnik podłaczasz tutaj.

[Olied]

potrzebne sa jakies poprawki?

[terenowiec69]

Z tego co widzę to potencjometr nie jest polutowany jeszcze.

[Olied]

i mam takie pytanie jak go wlasnie zlutowac? druciki wziasc i polaczyc czy zgiac tamte co sa?

[terenowiec69]

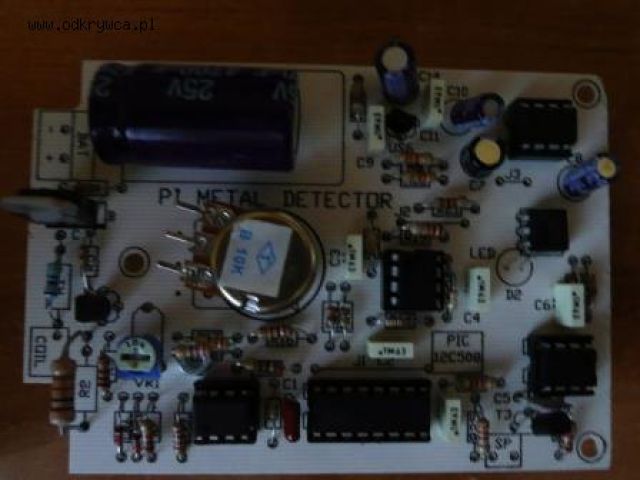

Masz tu fotke na gotowca.


http://img297.imageshack.us/img297/5240/hpim2803eq9.jpg

[terenowiec69]

Aha zworek nie masz załozonych,zrób z drucików,które pozostały po rezystorach.

[zdziss15]

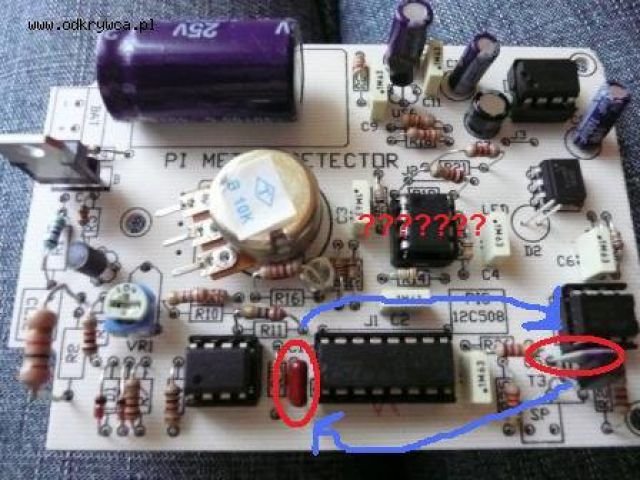

mam pytanie czy te elementy są poprawnie wlutowane bo u mnie są one odwrotnie

[zdziss15]

.

[Olied]

zdziss ale tobie dziala czy tez skladasz dopiero?;p

[DJ MHz]

zdziss15, to są kondensatory ceramiczne, obojętnie jak wlutujesz, one nie mają polaryzacji tak jak elektrolityczne

[zdziss15]

DJ MHz źle mnie zrozumialeś, czy jeśli bym zamienił te elementy odwrotnie to czy byłby to poważny błąd ? bo w tej chwili nie wiem czy wykrywacz działa poprawnie po podłączeniu do baterii w głośniczku słychać ciche pyknięcie tylko po włączeniu i wyłączeniu

[Olied]

a inne czesci wlutowane mam dobrze??? bo nie za bardzo wiem...

[zdziss15]

czekaj czekaj ja nie mówie że zle masz to wlutowane tylko ja pytam kogoś kto się lepiej zna na tym czy mam dobrze :)

[Olied]

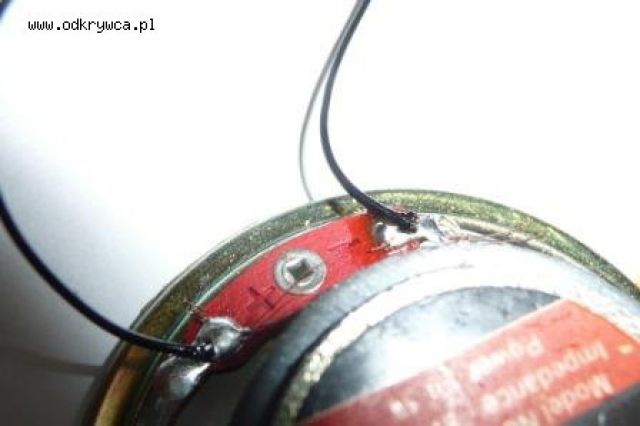

Czy dobrze wlutowalem glosnik?zdj1

[Olied]

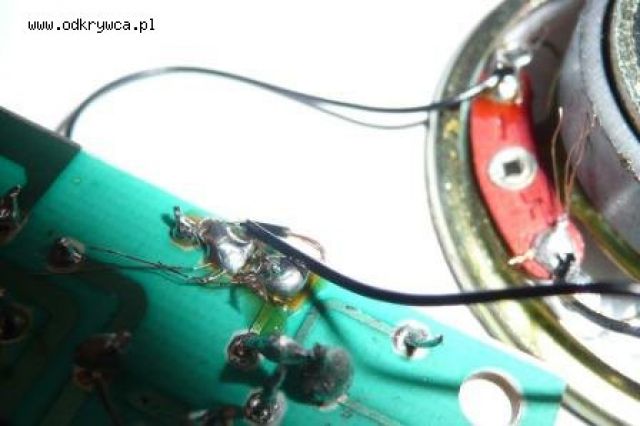

zdj2

[Olied]

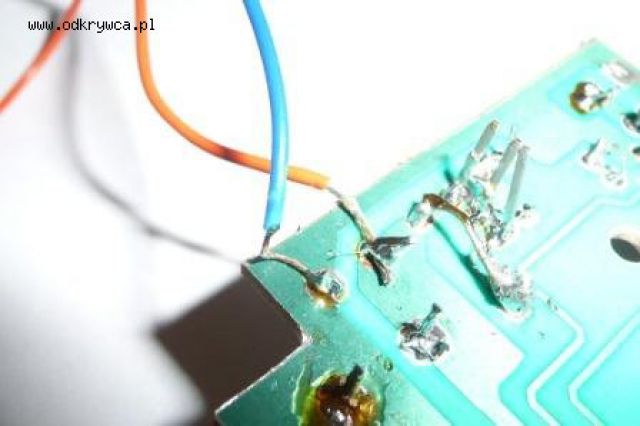

a tu juz baterie pomaranczowy drucik to + a niebieski - ? czy na odwrot ?:P

[Olied]

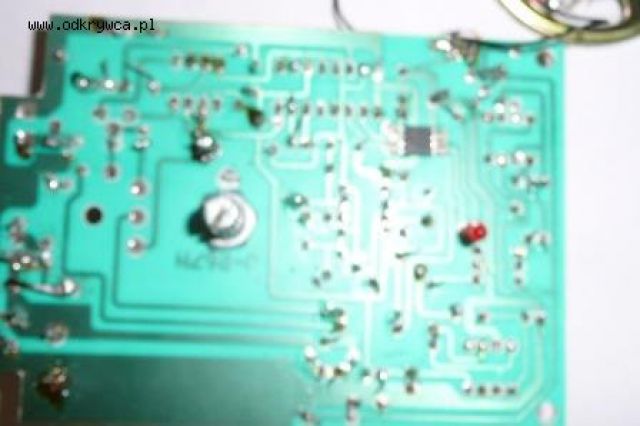

i plytka od tylu

[terenowiec69]

Kurde wez chłopie dałem ci fotke na gotowca to porównaj sobie,nie kazdy bedzie ci odpowiadać o każdym kabelku w tym jablu.
Dostałeś instrukcje montazy wykrywki,poninienes z nia wszystko złozyć bez problemu.
Mi zlutowanie wszystkiego zajmowało 50 minut na gotowo.

[zdziss15]

Olied a działa ci jabel ??

[Olied]

yyy niby tak slychac w glosniczku male pyk i jak krece potencjometrem to nagrzewaja sie takie bateryjki :p ale dioda nie swieci...
