hełm wz 31- fotki

[Filutek]

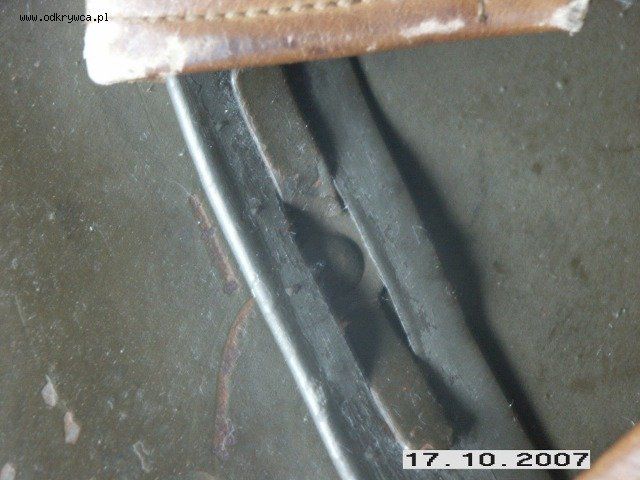

Obręcz hełmu jest mocowana na 3 wąsach przymocowana do skorupy za pomocą pojedynczego, stalowego nitu.

[Filutek]

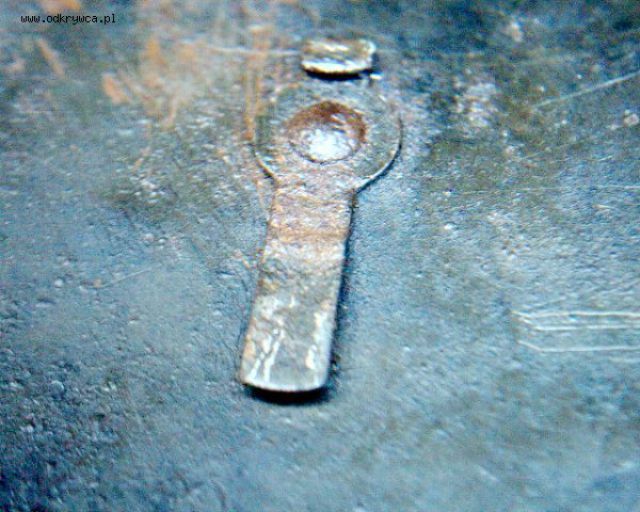

tu dokładnie widac kształt wasa po zdjęciu obręczy. dokładny rysunek techniczny podam w następnych wejsciach.

[Filutek]

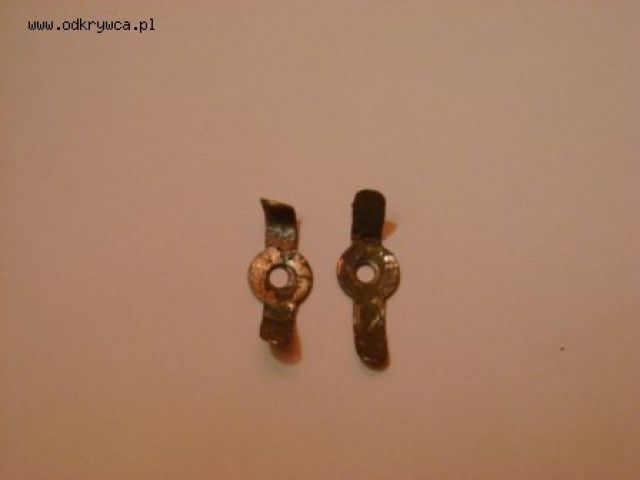

Wąsy w całej krasie. Do naszego hełmu potrzebujemy jednak 3 sztuki.

[Filutek]

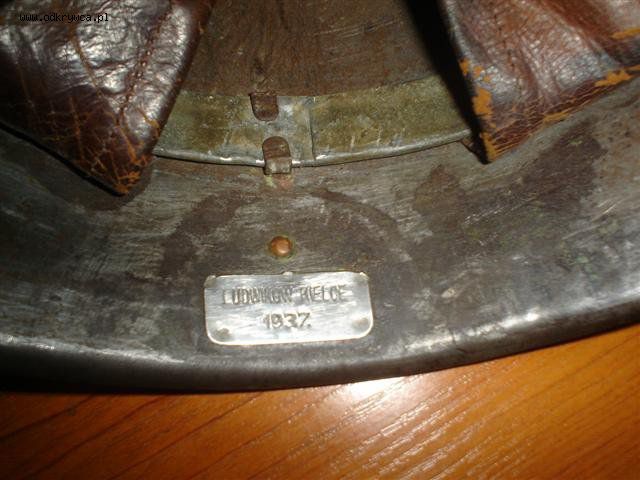

A tu sposób mocowania obręczy w starszych produkcjach hełmu wz.31

[Filutek]

A tu jeszcze inaczej. Jak widac pomysłowośc naszych konstruktorów nie znała granic.

[Filutek]

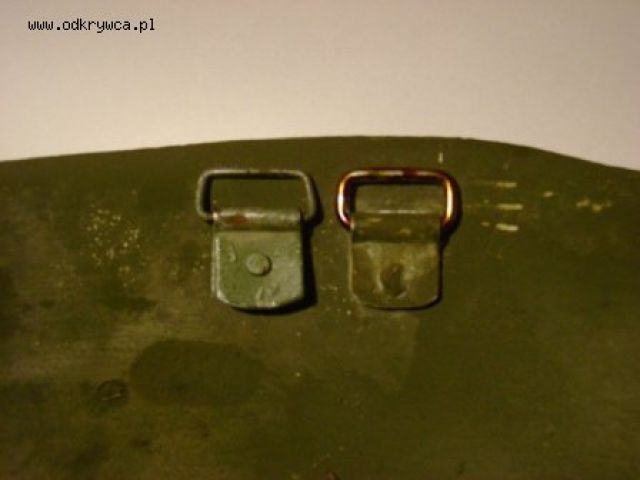

Uszka do podczepienia podpinki możemy zrobic ze zwykłego hełmu powojennego. Wycinamy wg. poniższego wzoru bez szkody, że oszpecimy nasz hełm. Na pierwszy żut oka różnią się tylko grubością spinki, choc spotykałem także i takie grube w oryginalnych 31-ach. Poglądowo patrząc po lewej jest oryginał po prawej kopia współczesna wycięta z 50-tki.

[Argonauta]

Tu masz Kolego przyklad salamandry poznej produkcji z drobna granulacja korka.

[Argonauta]

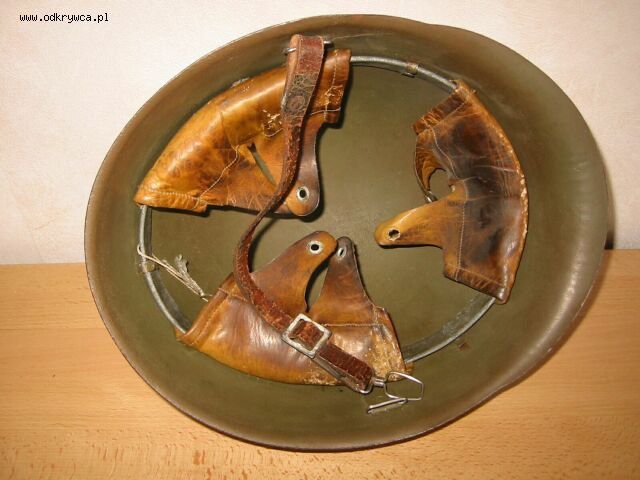

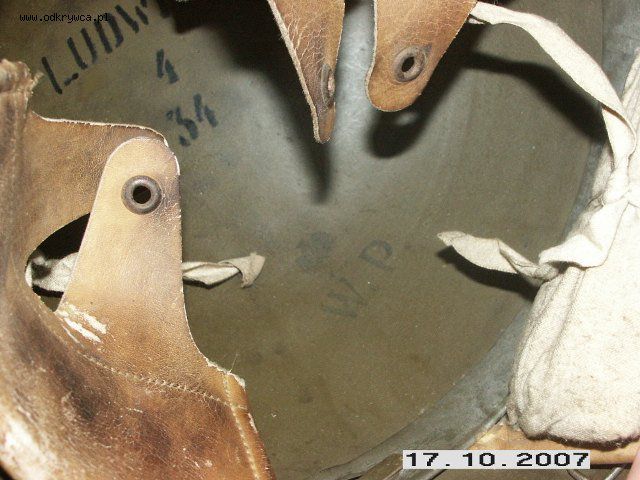

Rzut oka do srodka.

[Argonauta]

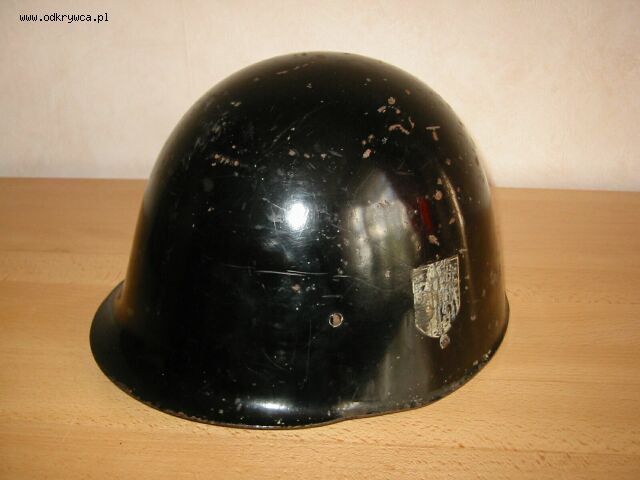

I na koniec maka ciekawostka, czyli jak wz 31 robil kariere u okupanta.

[Filutek]

Dzięki,

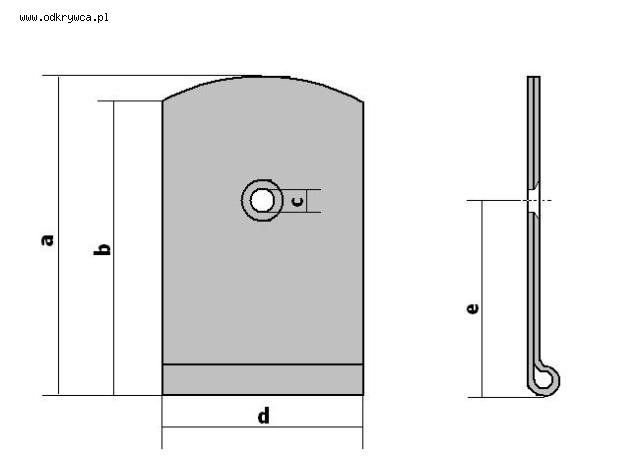

Grzebiąc w necie natrafiłem na schemat wymiarowanego uszka do mocowania podpinki. Podziękowania przy tam dla kolegi ppp.p.
Rozmiarówka a-19,1, b-17,5, c-6, d-17,5, e-12, f-11,5, g-22,5, h-0,8

[Filutek]

Uszko cd, wymiary powyżej.

[Filutek]

Przejdziemy teraz do obręczy. Wbrew pozoro dośc łatwo ją zrobic samemu. jest zbudowana z ocynkowanej blachy ok. 0,5 mm łaczonej, przynajmniej u mnie pod poduszką w części czołowej na tzw. zakładkę ok. 2cm.

[Filutek]

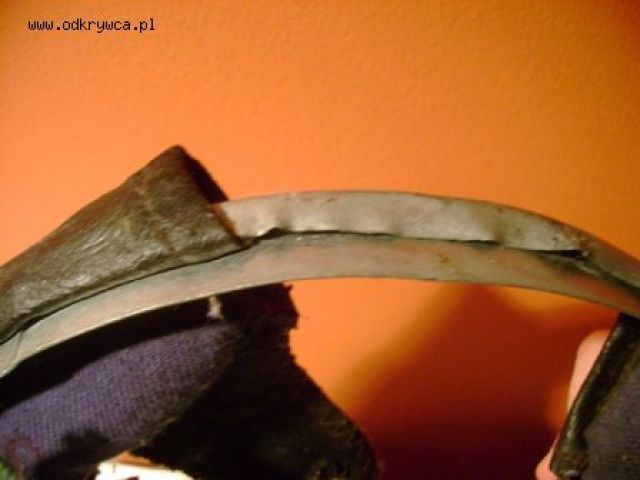

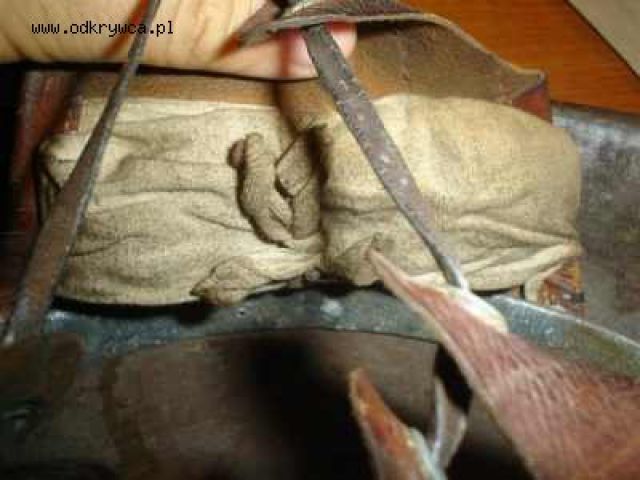

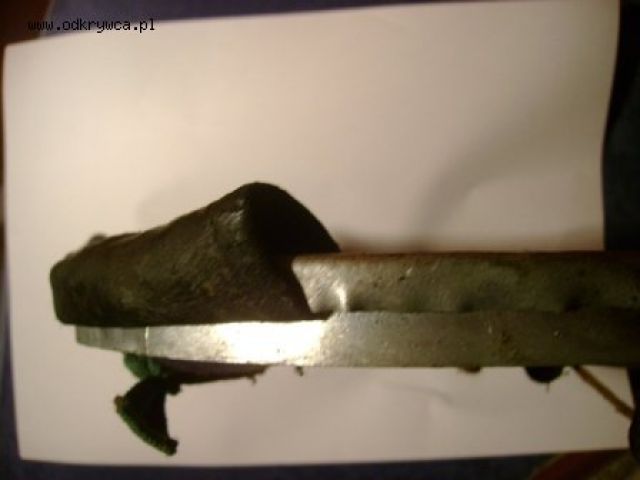

Szerokośc obręczy to ok. 3 cm, przy czym widoczna jest tylko częśc 1,8 centymetrowa. Reszta wywijana jest do tyłu przylegajac bezpośrednio do ścianek hełmu. Jak widac fasunek przyciśnięty jest właśnie pod tą niewidoczną dla oka częścią.

[Filutek]

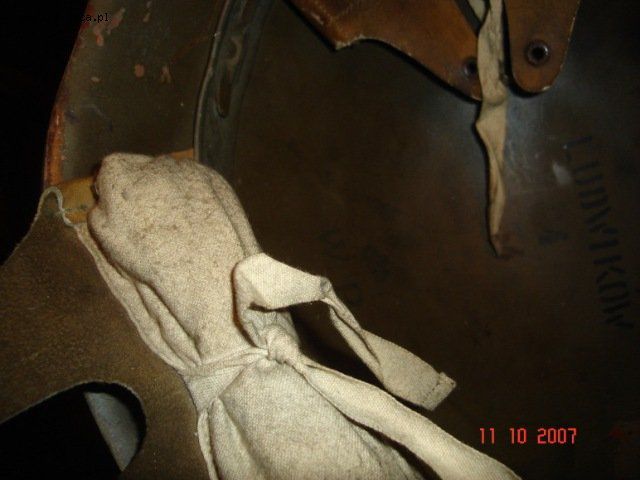

Przyciśnięty i przyklepany fasunek nie powinien wypaśc.

[Filutek]

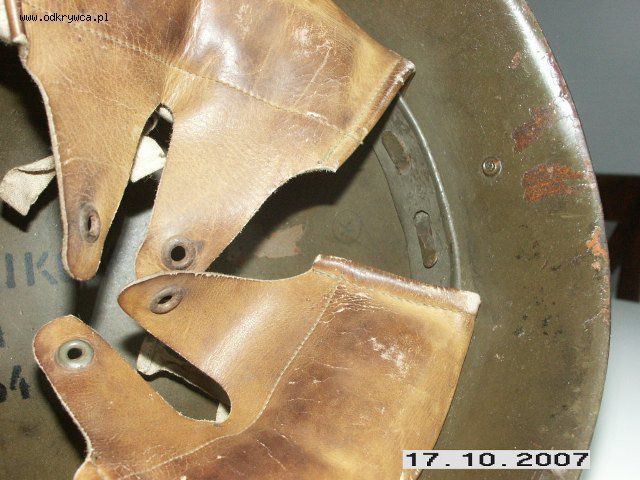

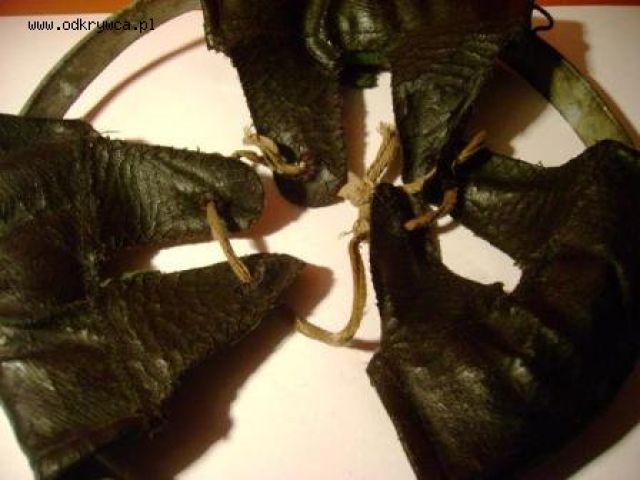

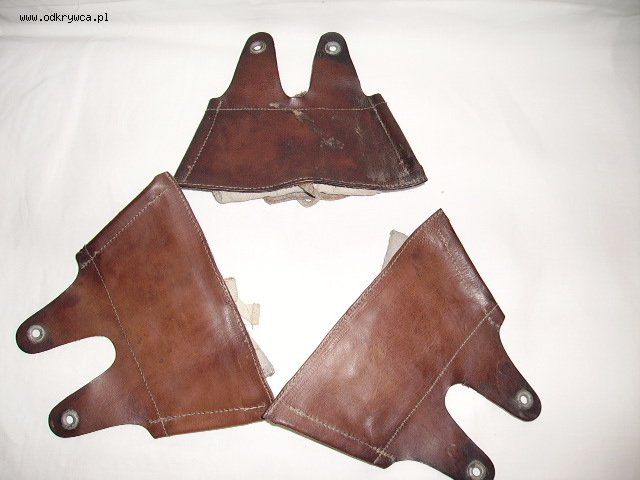

Fasunek i poduszki.

[Filutek]

1

[Filutek]

2.

[szary]

Spotkalem sie wielokrotnie z chelmami wz 31 najczestrza
ich roznica to przedewszystkim forma kladzionego korka
a takrze kolor czyli z odcieniem .Nie jestem tylko pewien
czy byl tylko jeden typ wypinki taki jak na zdjeciu .O ile mi widomo Chelmy wz 31 byly produkowane w hucie ludwikow
zdaje mi sie ze byly tez odlewane w malych ilosciach
w innych hutach czy ktos cos wie na ten temat
Krzysiek z Van

[Filutek]

Daj mi skonczyc moje skomasowane wywody.

[Filutek]

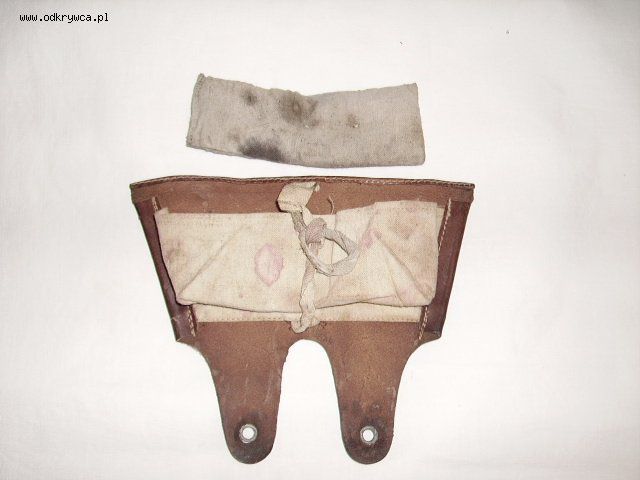

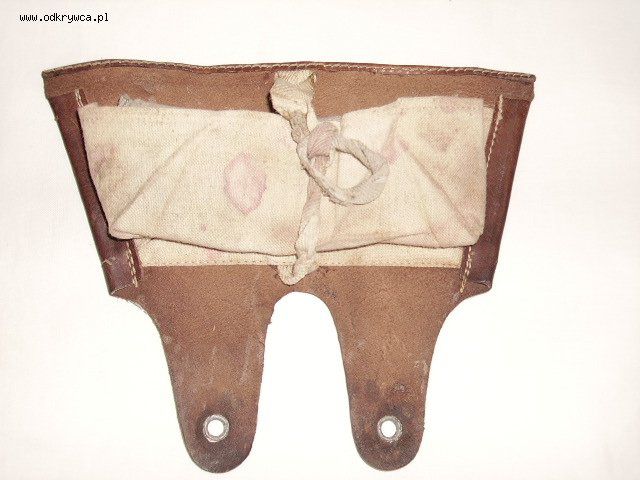

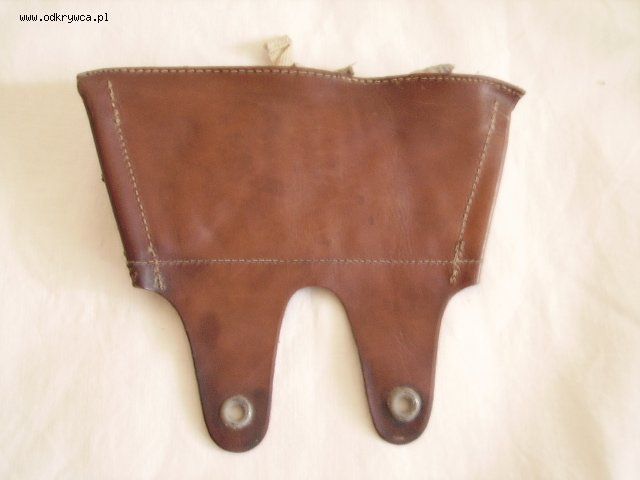

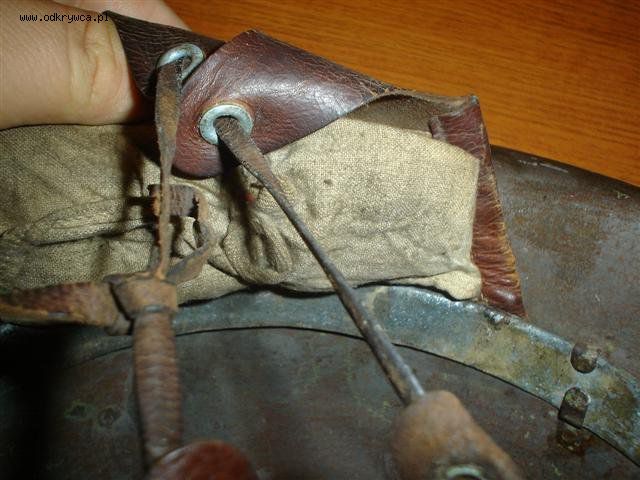

Cztery zdjecia zapożyczone zostały ze strony GRH Grupa Operacyjna Śląsk. Obrazują w piekny sposób budowę pojedynczych skórek.

[Filutek]

2

[Filutek]

3

[Filutek]

4

[Filutek]

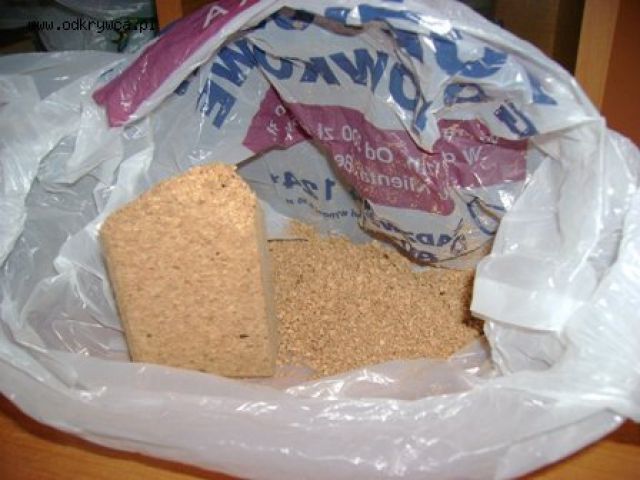

W następnym odcinku......
Przygotujemy korek do stworzenia salamandry!!!!!

[Filutek]

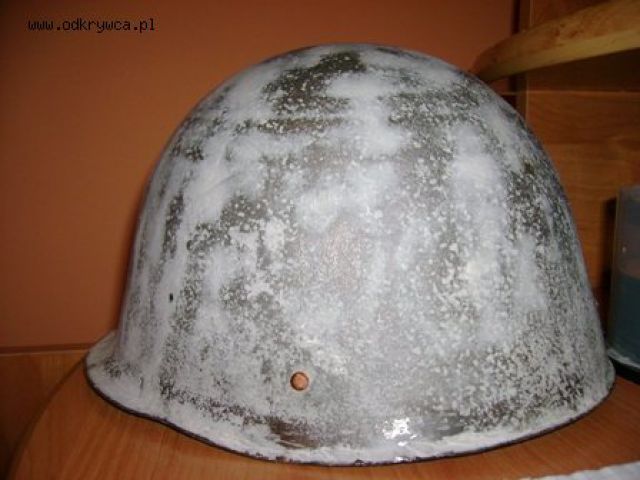

Szpachlujemy i malujemy nasz hełm.
Oglądajcie nas za tydzień.

Pozdrawiam
