Jak to rozebrać ?

[kamdrum]

Witam!

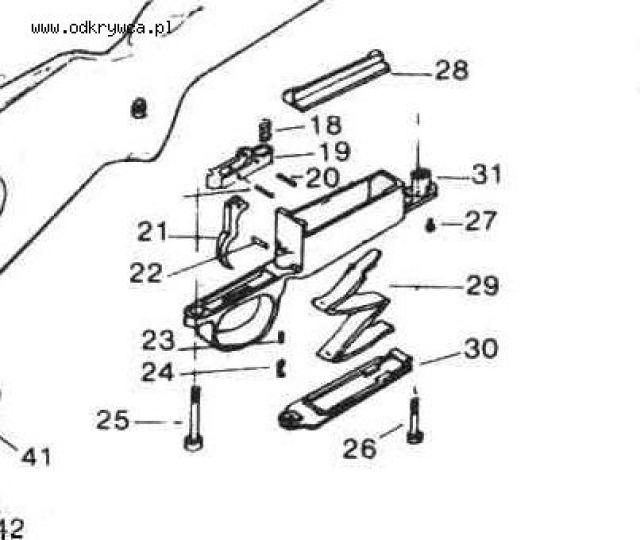

Czy ktoś wie może czy śruba oznaczona numerem 23,24 na załączonym rysunku ma normalny gwint, oraz jaką rolę pełni zatyczka 22? Próbuję rozkręcić tę cześć i nie mogę - śruba obraca się w miejscu. Nie wiem jednak, czy jest to spowodowne uszkodzeniem gwintu, czy tym, że element 22 jakoś ją trzyma,a nie mogę znaleźć na nim żadnego gwintu... Będę wdzięczny za poradę fachowców :)
Pozdrawiam
kamdrum

[kloki]

Witam.

Elementy oznaczone na rysunku jako 23 i 24 to nie sruby, lecz czesci skladajace sie na element blokujacy pokrywę puszki nabojowej. Sruby od pudelka są oznaczone jako 25,26,27 (brakuje na rysunku jeszcze jednej). To odnosnie bledow, a teraz konkrety.

Jezeli chodzi o odkrecenie pudelka. Po obu stronach znajdywac sie powinny po 2 sruby (jedna mniejsza, druga wieksza). Aby odkrecic ta wieksza, nalezy najpierw odkrecic tą mniejsza (tzw. zabezpieczającą). Odpowiedz na Twoje pytanie - tak, sruby mocujace pudelko maja normalny gwint.

Teraz kwestia elementu 22. Jest to kołeczek trzymający spust. Wystarczy go wybić. To samo element 20 i element trzymający spust, który nie jest opisany na rysunku.

Pozdrawiam
kloki

[kloki]

Aha i jeszcze odnosnie elementow 22,23 i 24.

24- wyprofilowana tulejka blokująca dno pudelka nabojowego
23- sprezyna wypychająca tulejkę
22 - kołeczek trzymający cały mechanizm

Aby rozebrac ten mechanizm nalezy wybic kołeczek i wypchnąć cały mechanizm blokujący denko puszki amunicyjnej.

Pozdrawiam.

[kloki]

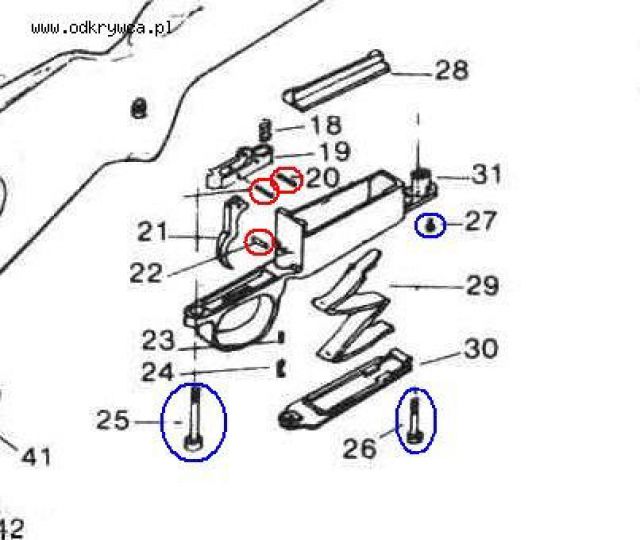

Jezeli mialbys jeszcze problem, wstawiam Twoje zdjecie z oznaczonymi:

na czerwono kołeczkami, które trzeba wybić
na niebiesko sruby do odkrecenia

Po zdemontowaniu tych elementów reszta sama się rozkłada.

Pozdrawiam

[kamdrum]

Przede wszystkim dziękuję za tak wyczerpującą odpowiedź!
... ale wygląda na to, że nie sprecyzowałem co chciałem rozebrać. W rzeczywistości chodziło mi o to, jak zamontować denko(nr 30), którego jeszcze nie posiadam :) Uznałem,że będę musiał odkręcić tulejkę nr 24, żeby móc założyć wspomniane denko i chciałem zawczasu się do tego przygotować, jednak, jak już pisałem, wykręcić się jej nie da.
W jaki więc sposób zakłada się denko? Czy stanie się to oczywiste, kiedy będę je mial w rękach :) ?
Pozdrawiam

[jaca2003]

Wciskasz denko i przesuwasz ku przodowi.Kołek sam zaskakuje.Demontaz przeprowadzasz odwrotnie do montażu.
Pozdrawiam

[kloki]

Witam.

Tak jak napisał Jaca. Jednakże zależy to także od stanu zachowania Twojego pudełka. Przeważnie sprężyna się zachowuje i działa bezproblemowo, jednak może się zdarzyć, że pęknie, tudzież zostanie strawiona przez rdze.

Najprościej - napisz czy częśc numer 24 w Twoim pudełku działa, t.j. czy się wciska i odbija spowrotem.

Pozdrawiam.
