Awaria wykrywacza, czy ktoś mi pomoże?

[nabuh]

Jutro wieczorkiem wrzucę fotki. Dzięki za zainteresowanie sprawą.

[nabuh]

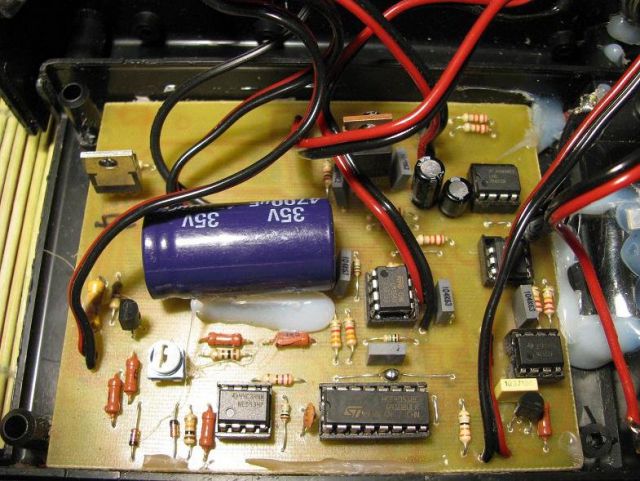

Ogólne zdjęcie płytki. Jeśli potrzeba więcej to służę.
Cewka po włączeniu nie buczy i nie słyszałem żeby kiedykolwiek, nawet jak był sprawny, wydawała jakieś dźwięki.

[sidzok]

jakbyś miał skąd załatwić druta miedzianego, to mógłbyś zrobić cewkę, nic trudnego pare razy robiłem.

[nabuh]

Żebym miał pewność, że to cewka nawaliła, to z drutem nie ma problemu. Jak sprawdzić te cewkę żeby było pewne? A jak podłączę inną, od zupełnie różnego wykrywacza, to powinno jakoś działać?

[sp8oob]

Jedynym pewnym pomiarem cewki jest pomiar jej indukcyjności.Cewki wykrywaczy PI mają po kilka omów i porównanie ich oporności w przypadku zwarcia (np w złączu) nie daje miarodajnego wyniku.Po prostu w obu przypadkach będzie to mała oporność.Indukcyjność to podstawowy parametr cewki i cewka zwarta najczęściej nie daje się zmierzyć (oczywiście chodzi o indukcyjność).Dla przykładu cewka Jabla średnicy
25cm ,zawierająca 23zwoje drutu 0,7 mm ma indukcyjność około 300mikro-henrów a oporność tylko 1om.Jedyny problem to że popularne mierniki
niestety nie mierzą indukcyjnośći.

[nabuh]

sp8oob - wniosek taki, że nie ma jak zmierzyć tej cewki bez specjalistycznego miernika, tak?
To co z tym fantem zrobić? Najłatwiej byłoby podłączyć drugą, pewną cewkę od takiego samego sprzętu.
Może ma więc ktoś protona i byłby skłonny pożyczyć cewkę na próbę? Jestem z Łodzi, ale mam taką pracę, że bywam w różnych rejonach kraju.

[sp8oob]

Witam! Mierniki mierzące indukcyjność powinni mieć zawodowi serwisanci i indukcyjność powinna być w sensownych granicach(rzędu kilkudziesięciu mikro Henrów). Podmiana cewki byłaby najlepszym rozwiązaniem (wtedy wiadomo albo cewka albo elekronika). Być może ale to taka sugestia że padł" sterujący cewkę tranzystor wtedy by były bardzo podobne objawy.
Pozdrawiam.

[nabuh]

A jeśli podpiąłbym cewkę od zupełnie innego sprzętu, np garreta, to powinno jakoś działać z tym układem?

[sidzok]

Żebym miał pewność, że to cewka nawaliła, to z drutem nie ma problemu"
Załatw 16m drutu lakierowanego 0,7mm to jest 17 zwojów na cewkę śr.30cm nawiń podepnij i jeśli to wina cewki powinno hulać

[nabuh]

sidzok dzięki, jak nie znajdę cewki na podmianę to tak będę musiał zrobić.

[sidzok]

jakbyś chciał to mogę ci wysłać cewkę do protona na sprawdzenie, ale to poczta i koszty:/ także jeśli masz możliwosć kupna takiego drutu to taniej wyjdzie samemu zrobić. pzdr

[nabuh]

A skąd jesteś? Bo ja się kręcę po kraju prawie codziennie - taki zawód.

[sidzok]

nabuh zobacz priva

[nabuh]

Ponawiam pytanie: ma ktoś pożyczyć cewkę do protona w celu sprawdzenia mojego strupa? Najlepiej z Łodzi bądź okolic.

[gslawek74]

Podmiana cewki z sprzętu garrett nic nie da bo ten wykrywacz działa na innej zasadzie to jest vlf,sonda składa się z minimum 2 cewek nadawczej i odbiorczej.Pi to 1 cewka,najlepiej nawinąć drutem w emali 0,7 na średnicy odpowiadającej fabrycznej sondy ,tak jak koledzy nadmienili.

[nabuh]

Ok, faktycznie, zapomniałem z tym garretem. Ale jeśli podłączę cewkę od innego Pi to powinno jakoś razem działać? Chodzi mi tylko o próbę.

[gslawek74]

Witam ponownie,próbę można przeprowadzić powinno zadziałać.Jednak problemu szukałbym na płycie elektroniki,szkoda że nie wszystkie układy scalone nie są w podstawkach.Jak widać na zdjęciach po opisie nie są to jakieś kosztowne układy.Można by było je wymienić po kolei koszt na pewno niewielki,tranzystory też.Jeśli dokonałeś pomiaru przejścia prądu przez cewkę kabla i jest ok.utrata indukcyjności obstawiał bym na końcu,chyba że zwarcie między zwojowe w cewce.W pierwszej kolejności wymieniłbym stabilizator napięcia, potem te tranzystory.Kiedyś taki sam problem miałem w jablu i po wymianie stabilizatora dalej działa.Metoda może nie najlepsza ale mi się udało.

[gslawek74]

Wracając do tematu,widzę z zdjęcia że kolega ma wszystkie układy scalone w podstawkach tak więc nie będzie problemu z wymianą.Wzorowałem się na innym zdjęciu z netu,dlatego napisałem ie wszystkie"-takie małe sprostowanie.

[nabuh]

Dzięki bardzo. Najpierw próba z podmianą cewek, potem walczę dalej z płytką.
Nie jest to sprzęt najwyższych lotów, ale szkoda żeby przez jakąś pierdołę nagle przestał służyć.

[nabuh]

Cewka sprawdzona na oporność - jest ok.
Czy wobec tego jest może ktoś mający chęć zajrzeć w to moje pechowe ustrojstwo i je naprawić? Jakoś nie mogę znaleźć nikogo kompetentnego.

[madmax78]

Pisz na GG 10191556. Jak nie ma procesora to naprawię....

[nabuh]

Madmax, niestety nie używam gg, wybacz. Odezwij się może na @ jeśli możesz to się złapiemy. Dzięki.

[madmax78]

Napisałem...

[nabuh]

Madmax, sprzęt do mnie dotarł i DZIAŁA! Teraz czas wyskoczyć w teren i sprawdzić w praktyce.
Jestem kompletnym laikiem w elektronice więc naprawa takiego ustrojstwa to dla mnie kosmos. A pewnie zorientowałeś się, że nie byłeś pierwszym, który próbował to naprawić. Dzięki Ci bardzo.
Chyba nie masz nic przeciwko temu, żebym polecił Cię reszcie towarzystwa z tego forum?
Polecam. Pozdrówki.

[madmax78]

Dzięki za uznanie :)
Niestety wykrywacz posiadał procesor...z drugiej strony płytki...i ten procek właśnie był problemowy.
Cały układ to w zasadzie jabel, tylko procek inny, ale na procku jabla też pracuje :)
