SCHEMAT DOPALACZA Z BARTKA 1, 2 i 3

[ALL]

WITAM.POSZUKIWACZY i KONSTRUKTORÓW AMATORÓW.
Zakończyłem budowę wykrywacza Bartek.Dlatego udostępniam schemat dopalacza szerokiemu gronu konstruktorów amatorów.
Jeśli będą pytania to chętnie na nie odpowiem.Układ jest przejrzysty i nie skomplikowany.Pracuje zamiast układu generatora w wykrywaczu Fisher 555.Pozostałe zmiany w dalszych częściach Bartka upublicznie w późniejszym czasie.
Pozdrawiam ALL.

[Boruta]

Dzięki, co to znaczy rezystory parami dobierać?
P.S Zachęcony zabrałem się za Fishera 555.
Pozdrawiam

[SWaldek]

Nie ładnie wyrywać się przed szereg ,ale mam nadzieję ,że ALL się nie pogniewa tylko uzupełni.
Jeżeli chodzi o dobieranie to wyraźnie widać ,że jest to układ do cewki symetrycznej stąd elementy występujące po obu jej stronach powinny być w miarę identyczne 470n 5,1k 3,3k 2,2k 10k tak jak w obu gałęziach samego ukladu f555.
Najlepiej zastosować w takim przypadku elementy precyzyjne.
Ja kupuję na giełdzie po 100szt co wychodzi 1zł za 100 oporników i wtedy na multimetrze dobieram z dokładnością do omów.
Pozdrawiam

[meczete]

Witam!
Chciałbym się spytać tych co to zrobili, czy im to działa, Bo jak ALL wie, zrobiłem kilka sztuk tego, i ani jedna nie chodziła! Wstawiałem nawet oryginalne uA (mi-A) scalaczki, i zawsze miałem napięcie w granicach 13 V. Nie pokonałem tego do chwili obecnej, Pan Aleksander również nie wie o co w tym chodzi, ale to fakt. U innych to działa, a u mnie nie bardzo. Gdzieś jest błąd, i to powtarzalny - u mnie- ale gdzie to jest i co to jest, to nie wiem do dziś. Może ktoś mi pomoże...
Pozdrawiam...
MECZETE

[Boruta]

Co do oporników to ostatnio kupiłem 5 szt. wg mnie 150 kiloOhm (czyli brązowy, zielony, żółty) i na mierniku miały 780 kiloOhm. Tak więc nie wiem, czemu to tak wygląda, czyżby jakieś przekłamanie kolorów?
Pozdrawiam

[Edik]

Boruta, powinien być jeszcze czwarty pasek, który oznacza tolerancje, przy złotym pasku będzie to 5%. To właśnie ten parametr określa mozliwą różnice w wartości rezystancji.

Pozdrawiam.
Edik

[SWaldek]

Do maczete to chodzi musisz uwierzyć sprawdzałem

[Boruta]

Najwyższa tolerancja, to chyba 20%, a tu zupełnie nie pasuje.
Pasek ma złoty.
pozdrawiam

[Edik]

Do Boruta: Mantra dla Ciebie: Złoty to 5%...

I ogólnie: Panowie skąd się biorą te dopalacze i co one tak naprawdę dają? ... :-)

Czytałem ostatnio, że zastosowanie przewodu z aluminium djaj większy prąd na cewce. (POWAŻNIE!)

Edik

[Monti]

Elektronikiem nie jestem,ale mam Bartka 3 i daje to taki efekt,że sondą 20cm mam osiągi sond 25-30 w innych polskich wykrywaczach.
pozdrawiam

[ALL]

WITAM.
Kiedyś budując wykrywacz F 555 z sondą 26 cm, zakopałem na głębokości 90 cm kawałek płyty miedzianej o wymiarach
20 x 20 cm.F 555 wykrywał ją ale dość cienko,z dopalaczem wyżej opisanym i z sondą 21 cm wykrywa bardzo wyraźnie i do
tego jeszcze 20cm sonda nad ziemią.I właśnie do tego potrzebny jest dopalacz.Dopalacze biorą się z potrzeby uzyskania większych zasięgów przy nie wielkich gabarytach
sondy.A szczególnie jeśli poszukiwacz interesuje się militariami.Pozdrawiam ALL.

[Piorek]

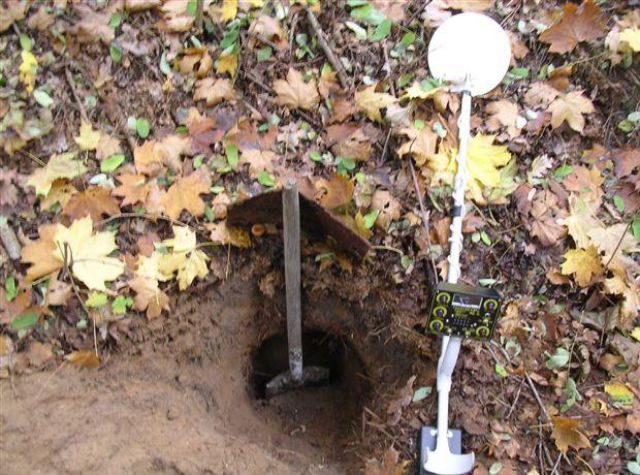

To po to jest dopalacz, 3/4 dlugosci szpadla za kawalkiem przezartej balchy

[Edik]

Witam!

Jakie jest napiećie Vpp na sondzie? Jaka jest różnica między tym dopalaczem a tym co ALL opisałeś wczęśniej?

Pozdrawiam.
Edik

[ALL]

WITAM.
Napięcie mierzone na końcach uzwojenia cewki nadawczej powinno wynosić około 40Vpp, wszystko zależy też jakim ją
drutem nawiniemy .Jaka jest różnica?.Generator który
opisałem wcześniej zasilany jest z obu napięć +9V i -9V
,ale napięcia te nie są stabilizowane. Tak więc i nap.
zmienne [sinus]jest nie wystabilzowane.Chcąc zrobić stabilizację napięć zasilania +9V i -9V to najblższy jest stabilizator +-5V.Jeśli jednak damy już te napięcie 2 X 5V
to i tak uzyskamy większe napięcie zmienne, jak w układzie
generatora Colpitsa. W opisanym wyżej schemacie wykorzystana jest stabilizacja amplitudy generatora,a nie
stabilizacja napięcia zasilania.Jako ciekawostke podam że
przy zmianie rezystorów[dobiernie wartości]w źródle uA 723
możemy uzyskać prawidłową prace wykrywacza, [z tym układem
dopalacza]jeszcze przy zasilaniu z 2 x 7,8 V a więc już przy skrajnym wyczerpaniu baterii.Dodam tylko żę stosując
ten układ generatora uzyskałem dużo większe natężenie pola elektrycznego co uważam, że zdecydowanie zwiększyło zasięg wykrywacza przy zmniejszonych średnicach sond.
Pozdrawiam ALL.

[Edik]

Witam!

Dzięki! O to właśnie mi chodziło. 40mVpp to dużo.

Czy w Bartku dokonałes jakiś zmian w układzie przedwzmacniacza? Pytam bo układ z F555 aż się prosi o taką zmianę. Po pierwsze tranzystory BF – myślę, że można by je zastąpić tranzystorami parowanymi w jednej obudowie. Po drugie układ uA741, który do najlepszych nie należy, oj
przydałby się jakiś JFET o niskich szumach.

Pozdrawiam.
Edik

[ALL]

WITAM.
W Bartku nie zastosowałem żadnych zmian jeśli chodzi o układ wzmacniacza wejściowego.Ponieważ tranzystory BF pracują w układzie raczej regulacyjnym niż wzmacniającym [można to porównać do zaworu regulacyjnego]wystarczająco spełniają tu swoją rolę [tranzystory parowane i w jednej obudowie, można tylko pomarzyć].I lepiej pracują od innych tranzystorów szczególnie jest bardzo wskazane aby miały mały spóczynnik wzmocnienia, i w miare równy dla nich obu.
W zasadzie to masz rację, można by zmienić uklad uA 741 na inny ale wymaga to trochę zmian w układzie,ale przy F = 5KHz to raczej nie da zauważalnych zmian.A poza tym wykrywacze Bartek 2 i 3 to już historia.
Pozdrawiam ALL

[ALL]

WITAM.
Odpowiem na wszystkie E-mail na Forum.
Po zmontowaniu układu dopalacza na płytce, należy przed podłączeniem zasilania koniecznie podłączyć sonde.A przynajmniej uzwojenia cewki nadajnika.W przeciwnym razie natychmiast uszkodzeniu ulegnie uA 723.W konstrukcji wykrywacza użyłem wolnych pin w wtyku do podania napięcia +9 na pin 12" US uA 723 [tego samego które zasila środek cewki nadajnika].Tak że w momencie gdy włączymy wykrywacz bez podpiętej sondy,to uA 723 nie ulegnie uszkodzeniu.
Pozdrawiam ALL.
