Wykrywacz Dynamiczny Przesównik Fazy i Detektor Fazy

[ALL]

WITAM.

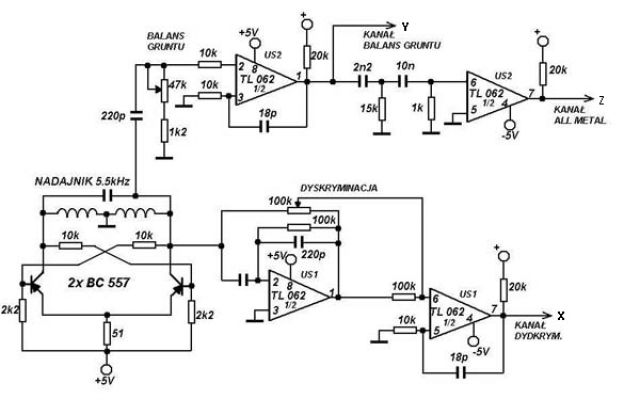

Z listów wiem, że są problemy z budową przesównika fazy i stopnia wejściowego części odbiorczej.Problemy te dotyczą głównie uzyskania odpowiednich przesunięć oraz dopasowania sondy którą wcześniej opisałem.Oto rozwiązanie które prponuje konstruktorom.Na rysunku przedstawiam schemat generatora i przesównika fazy.Generator pracuje w układzie symetrycznym.Zasilanie układu jest 2 X 5 V ze wspólną masą.Jest to tylko część schematu, pozostałą opisze w następnych post.Dziękuję Waldkowi [SWwaldek]za pomoc w rysunkach.Pozdrawiam ALL.

[ALL]

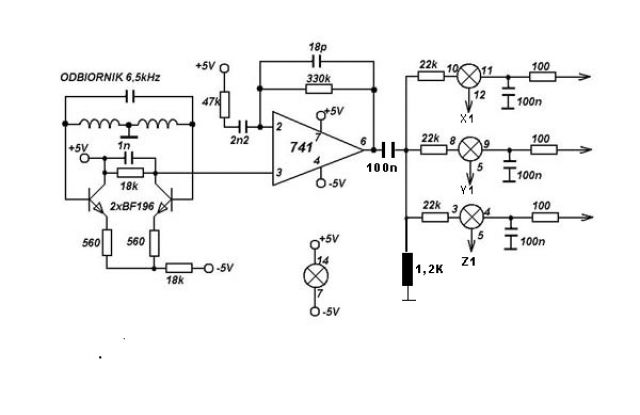

I część odbiorcza, oraz detektor fazy na US CD 4066.

[SWaldek]

W uzupełnieniu do schematu generatora i przesównika fazy dodam, że wartość kondensatora od pin 2 US1 (TL 062 1/2)do potencjometru DYSKRYMINACJA i opornika 10k w generatorze to 100pF.
Pozdrawiam

[ALL]

Witam.

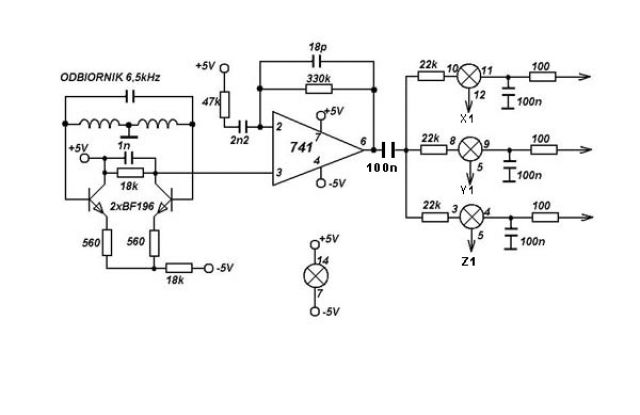

Faktycznie brak jest rezystora w detektorze fazy.Poprawiłem
Za błąd przepraszam.Dziękuje za zwrócenie uwagi.
POZDRAWIAM ALL.

[anatol1]

Witam.
Mam pytanie dotyczące podłączenia układów na schemacie ALL-a wyprowadzenie 4066 kanał dyskryminacji X jest podłączony do wyprowadzenia 12 a na schemacie Volka jest podłączone do wł. dyskryminacji czy to celowe czy chodzi o wyprowadzenie 13 ze schematu Volk. Idąc dalej tym tropem co z połówką układu LF353 U1B za wyprowadzeniem 2 klucza ma zostać czy można go pominąć.
Pozdrawiam.

[ALL]

Witam.
W Volk.U1B pozostaje.Nie bardzo rozumiem,o jaki wyłącznik chodzi w Volku prawdopodobnie o pin-point.Dodam tylko jeszcze, że aby ten wykrywacz pracował dobrze i skutecznie
należy dokładnie dobrać elementy takie jak rezystory,jak kondensatory.Oba kanały dyskryminacja i balans gruntu powinne być w miare identyczne.Dioda Zenera 1N5223B też powinna nie wiele odbiegać wartością od napięcia 2,7V.
Pozdrawiam ALL.
