Plany broni do tworzenia replik

[saperski]

Jak w temacie. Plany pochodzą głównie z forum www.jedendojednego.fora.pl
Pozdrawiam
Na początek Karabin przeciwpancerny Ur wz.35

[saperski]

...

[saperski]

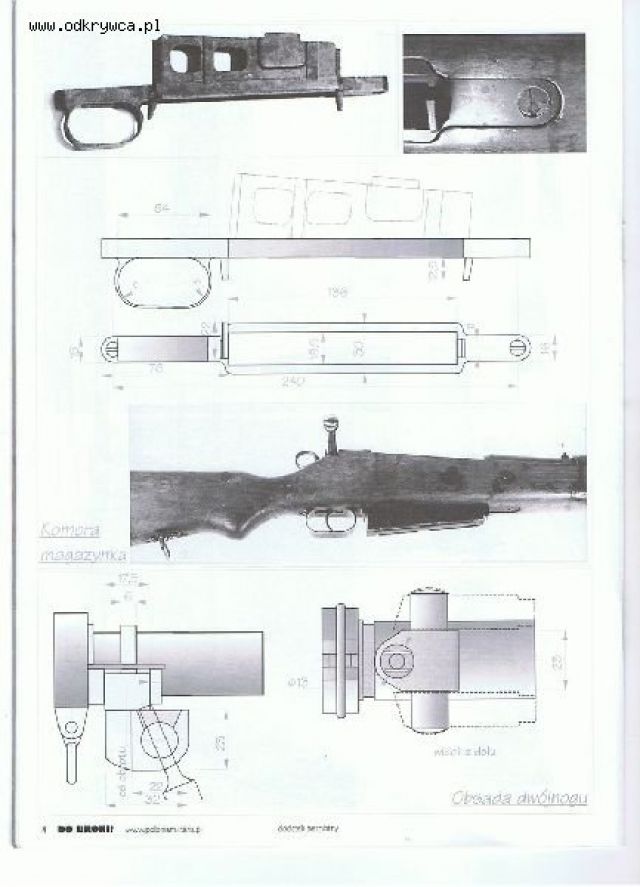

kabłąk i obsada magazynka

[saperski]

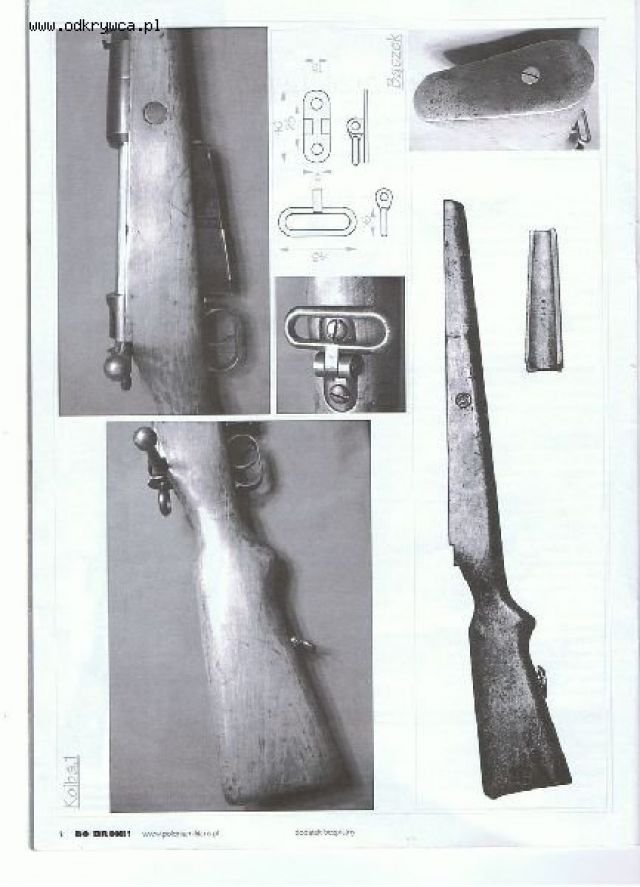

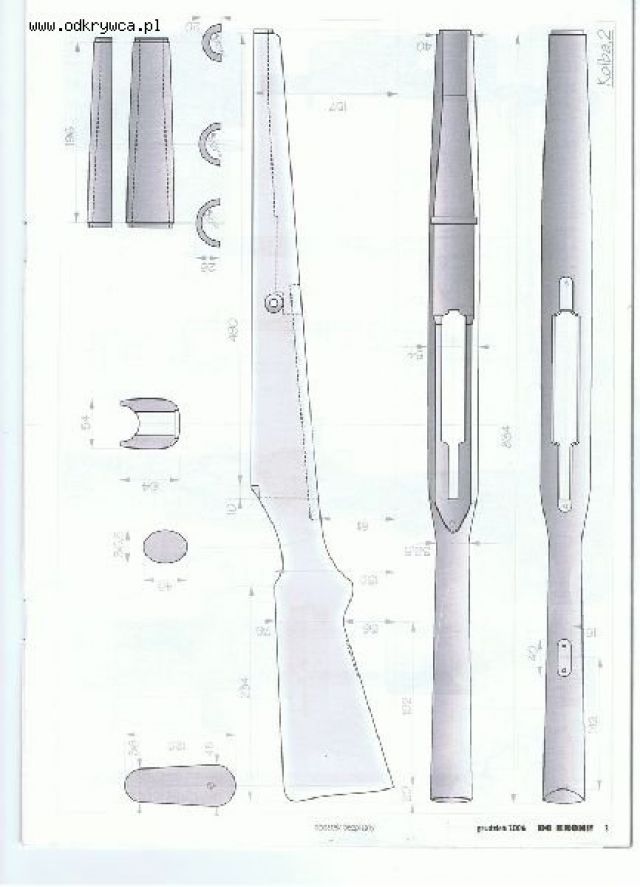

kolba

[saperski]

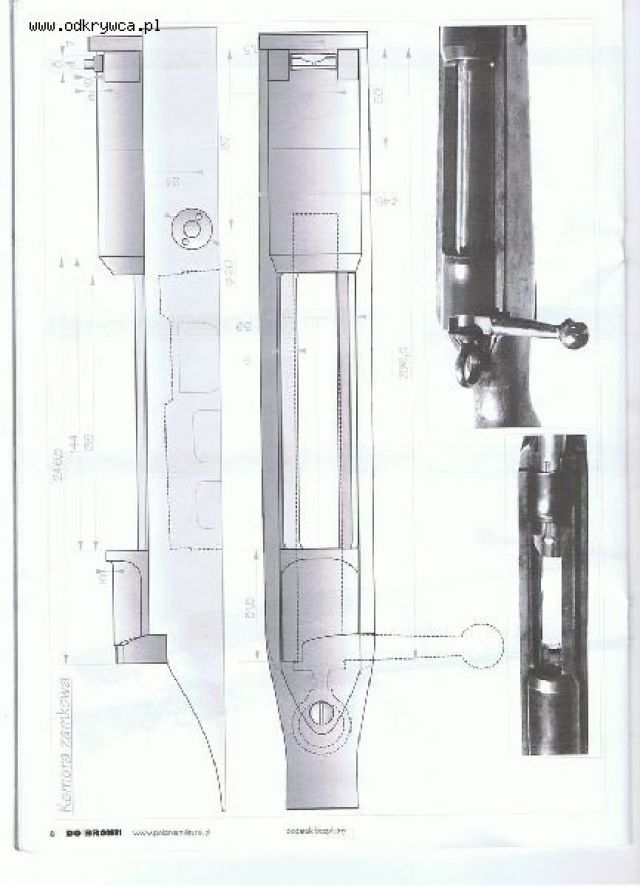

komora zamkowa

[saperski]

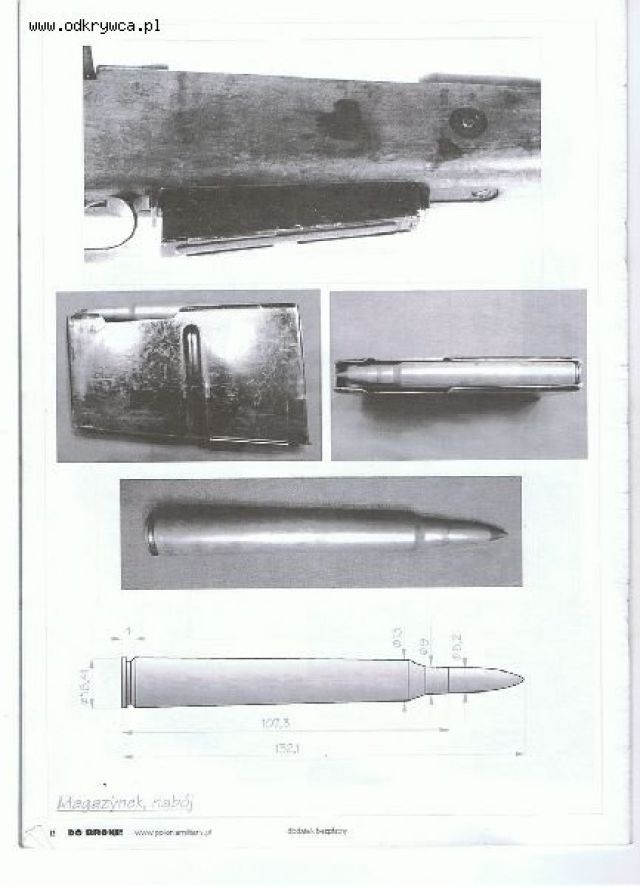

magazynek

[saperski]

nabój

[saperski]

stopka kolby

[saperski]

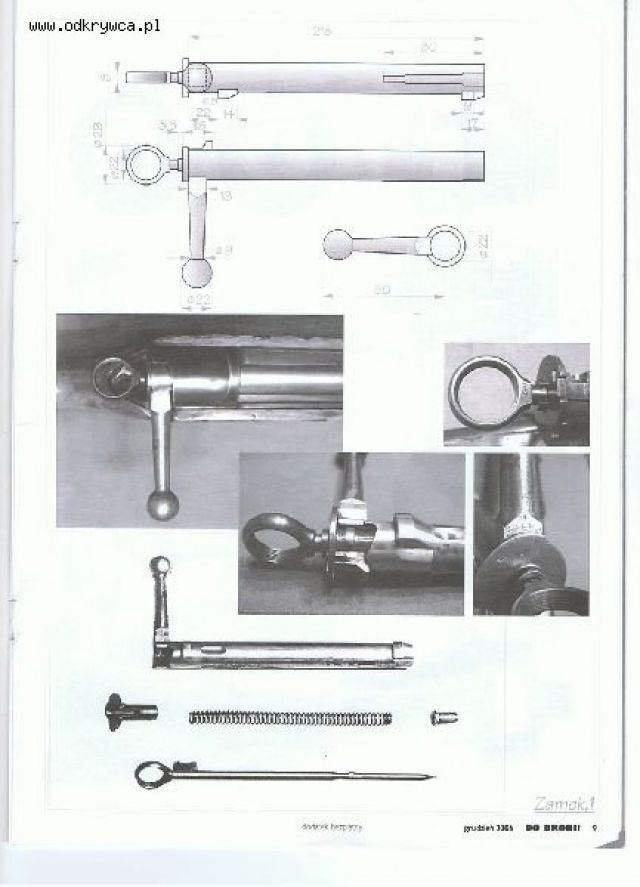

zamek

[saperski]

komora zamkowa

[saperski]

...

[saperski]

...

[saperski]

...

[saperski]

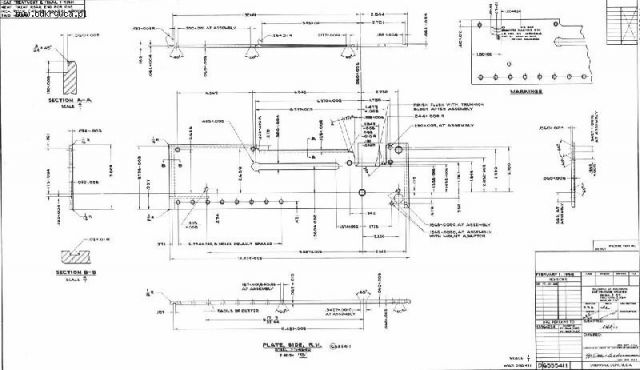

Zapomniałem napisać te teraz od komory zamkowej wstawiam plany browninga 30

[saperski]

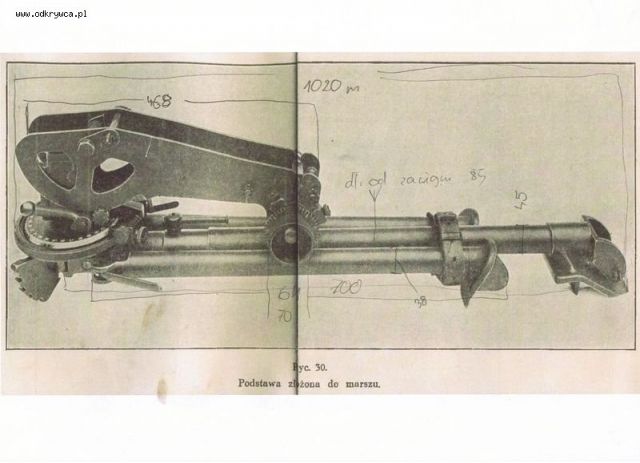

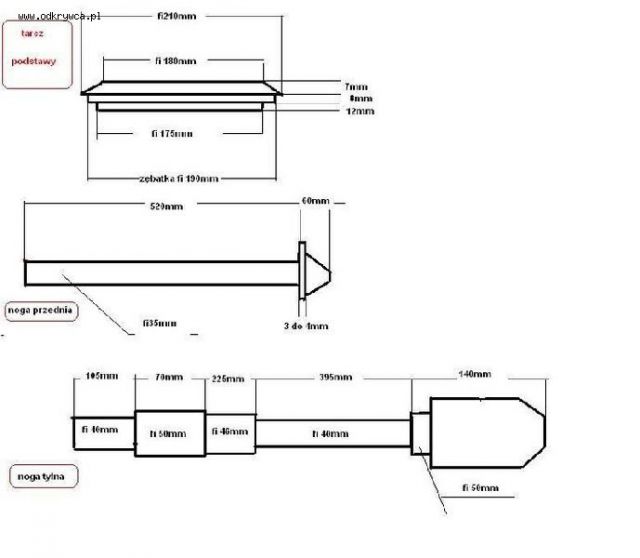

Podstawa

[saperski]

...

[saperski]

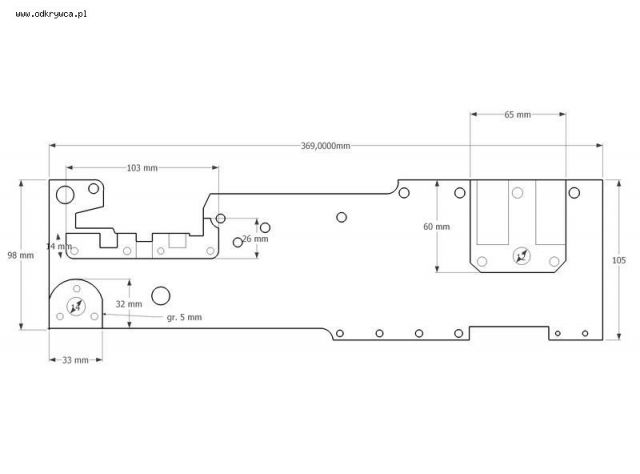

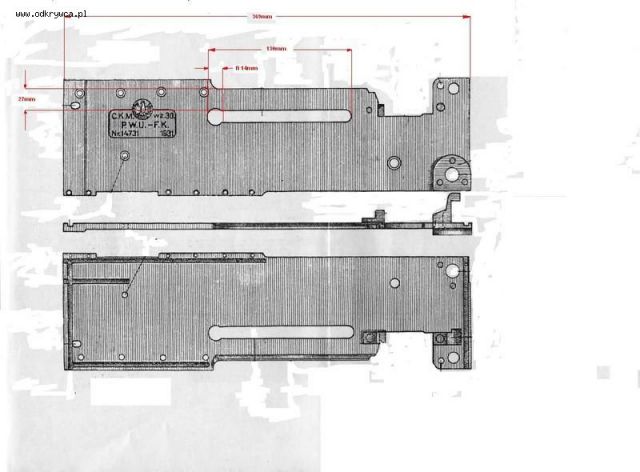

wymiary komory

[saperski]

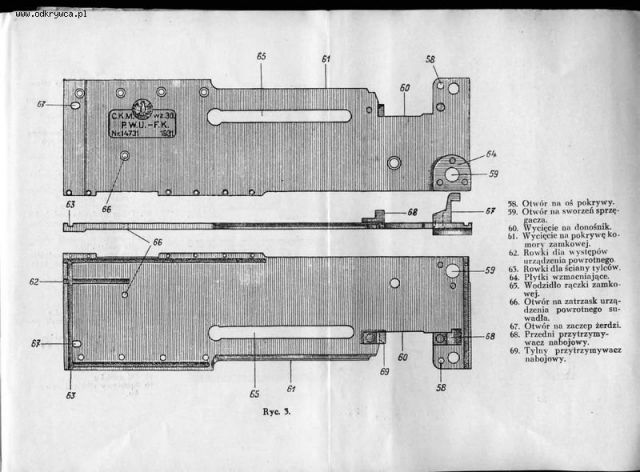

wymiary komory

[saperski]

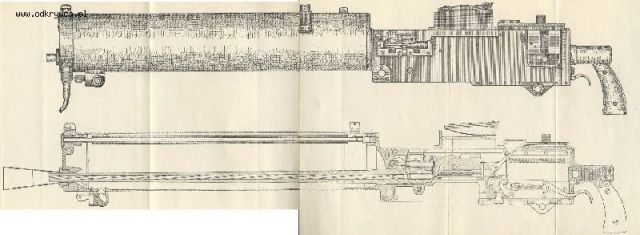

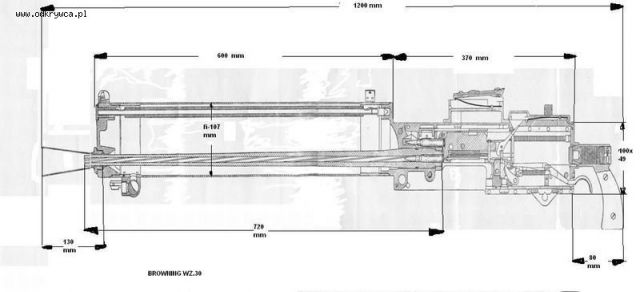

wymiary całego karabinu

[saperski]

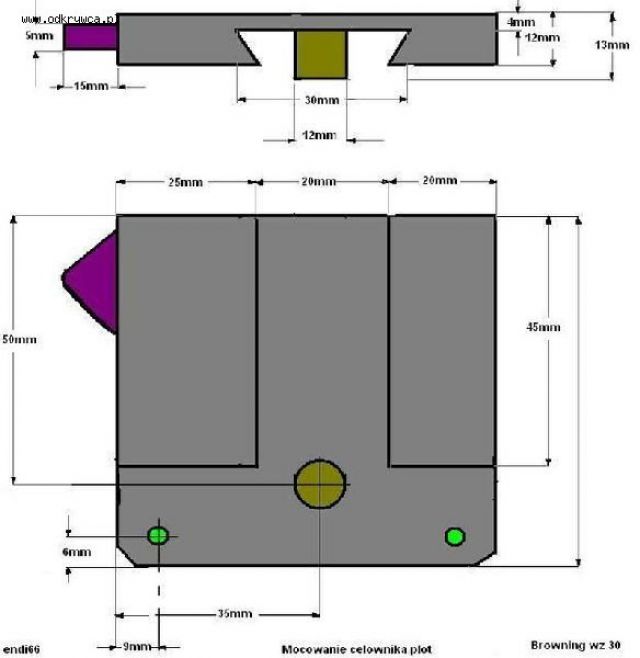

montowanie co celownika p.lot.

[saperski]

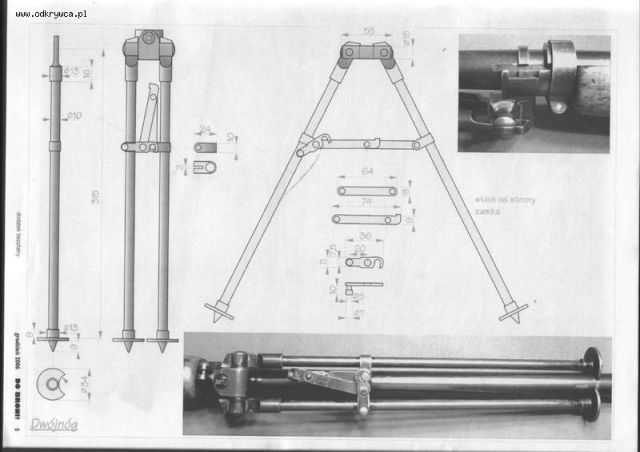

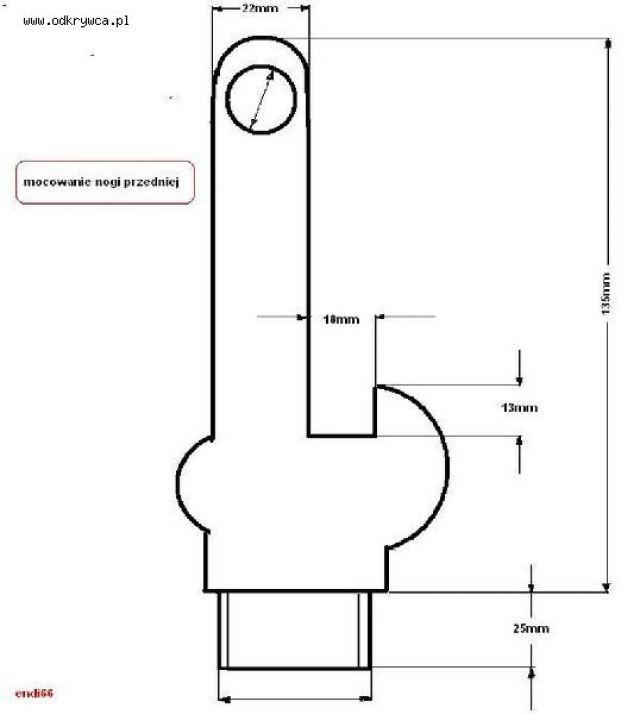

noga od podstawy

[saperski]

...

[saperski]

...

[saperski]

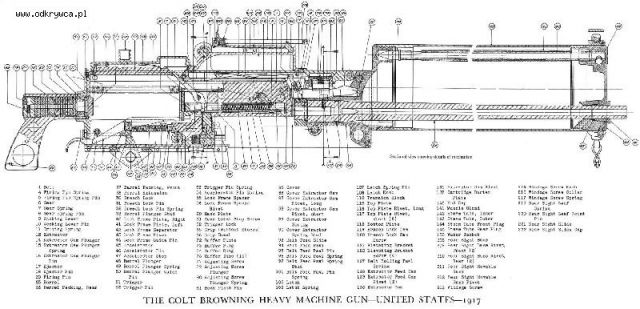

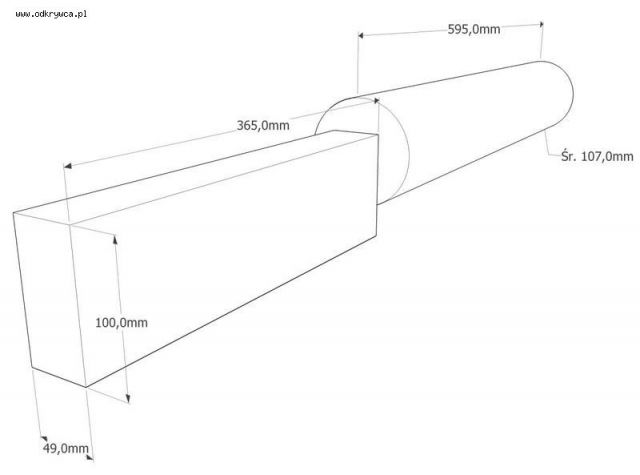

wymiar ogólny

[saperski]

...
