CARPET Napisano 14 Luty 2004 Autor Napisano 14 Luty 2004 Czy ktoś budował ten wykrywacz?czy warto nim zawracać sobie głoweprosze o odp.
jacurm Napisano 15 Luty 2004 Napisano 15 Luty 2004 Złożyłem go jakieś siedem lat temu. Prawdę mówiąc ulepszam go do dzisiaj. Moja rada jest taka: nie bierz się za schemat jeśli w nim nie ma oscylogramów. Co do magnum to chyba miałbym lepsze propozycje.
SWaldek Napisano 16 Luty 2004 Napisano 16 Luty 2004 Jest super jak sie do niego solidnie przyłoży i zadba o precyzyjne wykonanie i zestrojeniePozdrawiam
jacurm Napisano 16 Luty 2004 Napisano 16 Luty 2004 Zgadzam się że jest fajny.Chodzi mi tylko o to żeby przy strojeniu wiedzieć do czego się dąży.
ALL Napisano 16 Luty 2004 Napisano 16 Luty 2004 WITAM.Ja w swojej konstrukcji wykorzystałem 60% Fishera 555.Zmieniłem CA 3080 na podwójne NE 5517, zrezygnowałem z kluczy analogowych CD4066.Dobudowałem DOPALACZ" i zmieniłem wymiary cewek. [jedną z nich opisałem na FORUM 20cm]Wykrywacz z sondą 20cm jest stabilny i bardzo bardzo skuteczny.POZDRAWIAM ALL
CARPET Napisano 16 Luty 2004 Autor Napisano 16 Luty 2004 cześć wszystkimzaczołem robić na początek fischera555 właśnie trawie plytke zobaczymy co z tego wyjdzie. ALL jutro odsyłam płytke do Ciebie dziś nie mogłem bo byłem cały dzień w pracy(dopiero wróciłem)pozdrawiam cześć
pol Napisano 16 Luty 2004 Napisano 16 Luty 2004 HEj Carpet , a czy mógłbys mi tez jak masz podesłac schemty rego fischera , zebym sobie go mógł sam zrobićz gory dzięki za pomoc pozdro pol
SWaldek Napisano 17 Luty 2004 Napisano 17 Luty 2004 Pol możesz je sam ściągnąć ze strony kolegi ALL-a w dziale schematy w formie spakowanej, są tam też i gotowe wzory płytekPozdrawiam

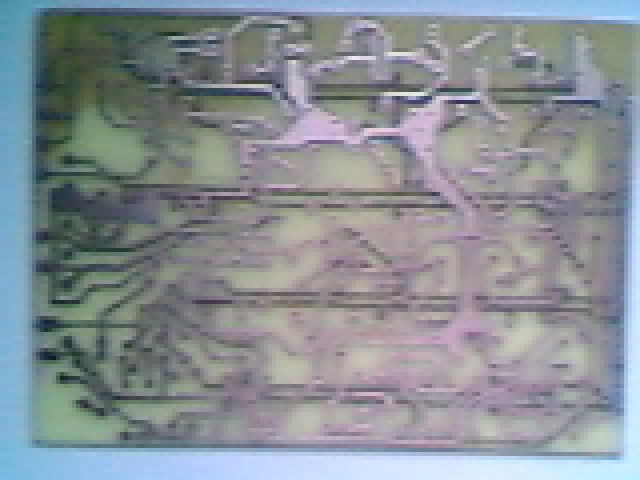

CARPET Napisano 20 Luty 2004 Autor Napisano 20 Luty 2004 witam płytka wytrawiona POL zaraz wyśle Ci schemat
SWaldek Napisano 20 Luty 2004 Napisano 20 Luty 2004 Widzę, że robisz na większej płytce przystosowanej do 0,5W rezystorów. Gdy składałem swój wykrywacz znalezłem na niej kilka nieścisłości i niedorysowanych ścieżek, może ta jest już poprawiona, ale proponuję lutować elementy pod kontrolą schematu.Pozdrawiam

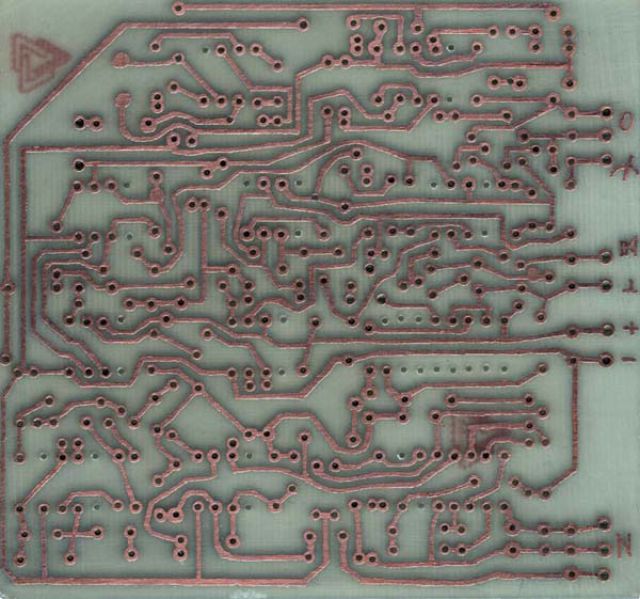

SWaldek Napisano 20 Luty 2004 Napisano 20 Luty 2004 Jak już mowa o płytkach to jeszcze zaprezentuję płytkę do tego samego sprzętu ale nieco inną. Płytka ma 95 x 90mm jest jednostronna i dostosowana do rezystorów 0,250W.Wykrywacz w tym wykonaniu pozbawiony jest jednego zbędnego układu i można zastosować na niej dwa rodzaje pamięci 3140 lub 3130.Jak to bywa przy ręcznym malowaniu także nie ustrzegłem się błędów, ale naprawia się je w trakcie lutowaniaPozdrawiam

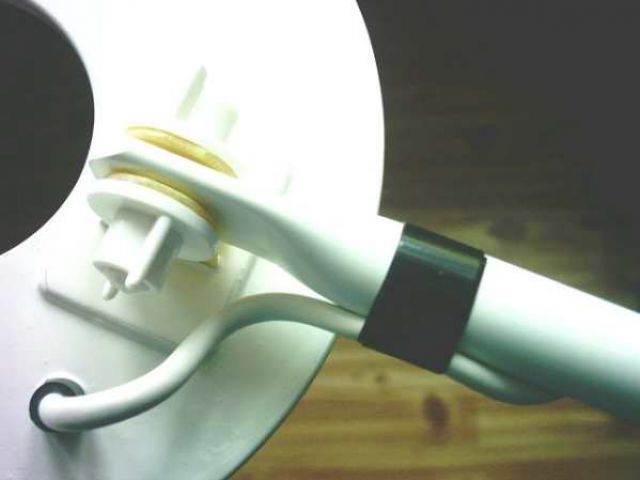

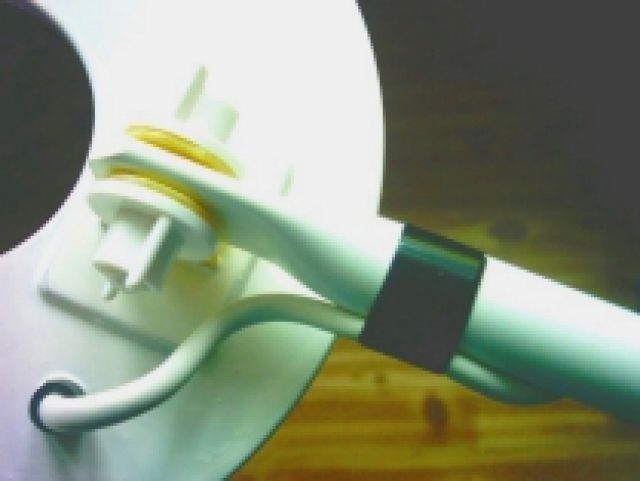

ALL Napisano 20 Luty 2004 Napisano 20 Luty 2004 Witam.Jak na ręcznie wykonanie płytka wygląda super,tym bardziej,że jest opracowana jako jednstronna. Gratuluje.Wielu konstruktorów ma problemy z kablem łączącym sonde z elektroniką [FEEDER] .O użytych materiałach do jego wykonania pisałem w wcześniejszych post.A tak wygląda kabelwykonany z tych materiałów.POZDRAWIAM ALL

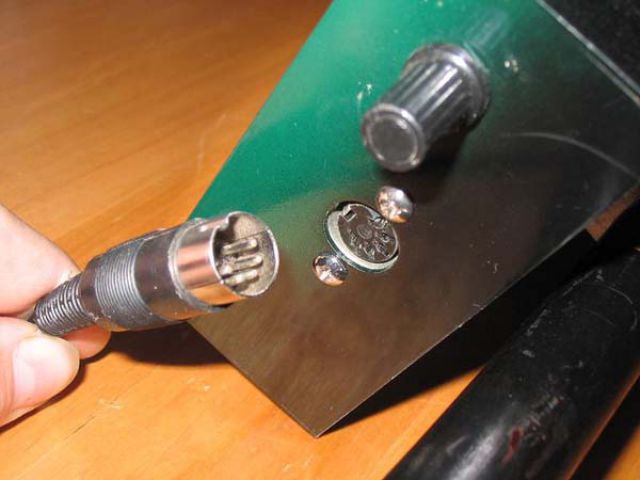

SWaldek Napisano 21 Luty 2004 Napisano 21 Luty 2004 Ja natomiast zastosowałem złączkę taką jak na zdjęciu, trzyma mocno i nie mam z nią problemów. Przy doborze kabla należy zwrócić szczególną uwagę na jego odporność na pękanie, aby za miesiąc nie było niespodzianki z przełamanym przewodem przy sondziePozdrawiam

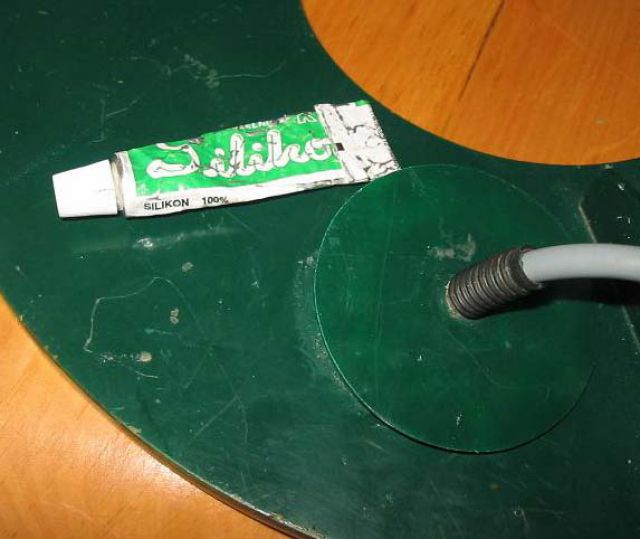

SWaldek Napisano 21 Luty 2004 Napisano 21 Luty 2004 Teraz pomysł na przyłączenie kabla do sondy.W górnej pokrywie sondy nad miejscami lutowniczymi znajduje sie większy otwór. Na kabel zakłada się osłonkę gumową z okrągłym dekielkiem, po przylutowaniu kabla zsuwa się osłonkę i przykleja dekielek maskujący na silikon. Kabel poniżej osłonki jest zabezpieczony przed przypadkowym wyrwaniem. W razie pęknięcia przewodu wystarczy oderwać dekielek maskujący i wymienić przewód, unikamy kosztownego rozbijania sondyPozdrawiam
ALL Napisano 22 Luty 2004 Napisano 22 Luty 2004 Witam.Uszkodzenia kabla zsilającego zdarzają się najczęściej przy jego wyprowdzeniu z sondy.Aby temu zapobiec, dobrze jest zostawić niewielki zapas i zabezpieczyć go taśmą samo wulkanizacyjną [opaska].Z moich wieloletnich doświadczeń wiem, że kabel zasilający wykonany w koszulce zdjętej z kabla koncentrycznego 75ohm TV.Jest najbardziej odporny na uszkodzenia mechaniczne [zginanie]i bardzo odporny na zmienne warunki atmosferyczne mróz, deszcz, chemia itp.POZDRAWIAM ALL
Gość Napisano 23 Luty 2004 Napisano 23 Luty 2004 Swaldek, skorzystam chyba z twojej płytki, jeszcze tylko muszę się do dokumentacji dogrzebać.Pozdrawiam
SWaldek Napisano 23 Luty 2004 Napisano 23 Luty 2004 J jak już wydrukujesz to skrobnij na maila a podeślę wzór tej płytki bo ta ze skanu (wytrawiona) ma dwa błędy: brak jednego punktu lutowniczego i trzeba element (rezystor) wstawić od strony druku i brak jest jednego połączenia ścieżki (przerwany obwód masy)Pozdrawiam
