DOPALACZ DO WYKRYWACZA DYNAMICZNEGO [MOTION]

[ALL]

WITAM KONSTRUKTORÓW AMATORÓW.

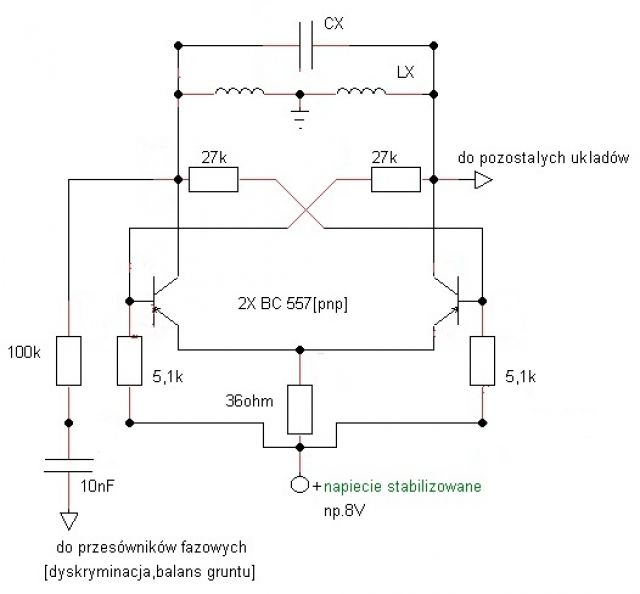

Schemat dopalacza który przedstawiam na zdjęciu, przeznaczony jest do rozwiązań amatorskich.Odradzam jakie kolwiek próby podrasowania wykrywaczy fabrycznych.Układ ten zastosowałem do wykrywacza dynamicznego opierając swoją konstrukcję na dostępnym w internecie schematowi.Po zmianie generatora Colpitsa i zastosowaniu w/w generatora zasięg wykrywacza zwiększył sie zdecydowanie.Przed zmianą Boratynka odbierana była z odległości 15cm,po zmianie na nowy gen.Boratynke wykrywał z 25cm.A więc zmiana dość istotna.Niestety zwiększył się również pobór prądu o 15mA.Nie podaję danych LX i CX ponieważ zależy to w głównej mierze od F i średnicy sondy jaką zastosujemy.Uzwojenia cewki nadawczej nie wymagają ekranowania, w układzie symetrycznym pola elektryczne wzajemnie się znoszą.Cewkę odb.można zaekranować,np GRAFITEM 99 w arozolu.
POZDRAWIAM SERDECZNIE ALL
